几何公差的选项说明AutoCAD 2019

(1)符号：用于设定或改变公差代号。单击下面的黑块，系统打开如图所示的 “特征符号”对话框，可从中选择需要的公差代号

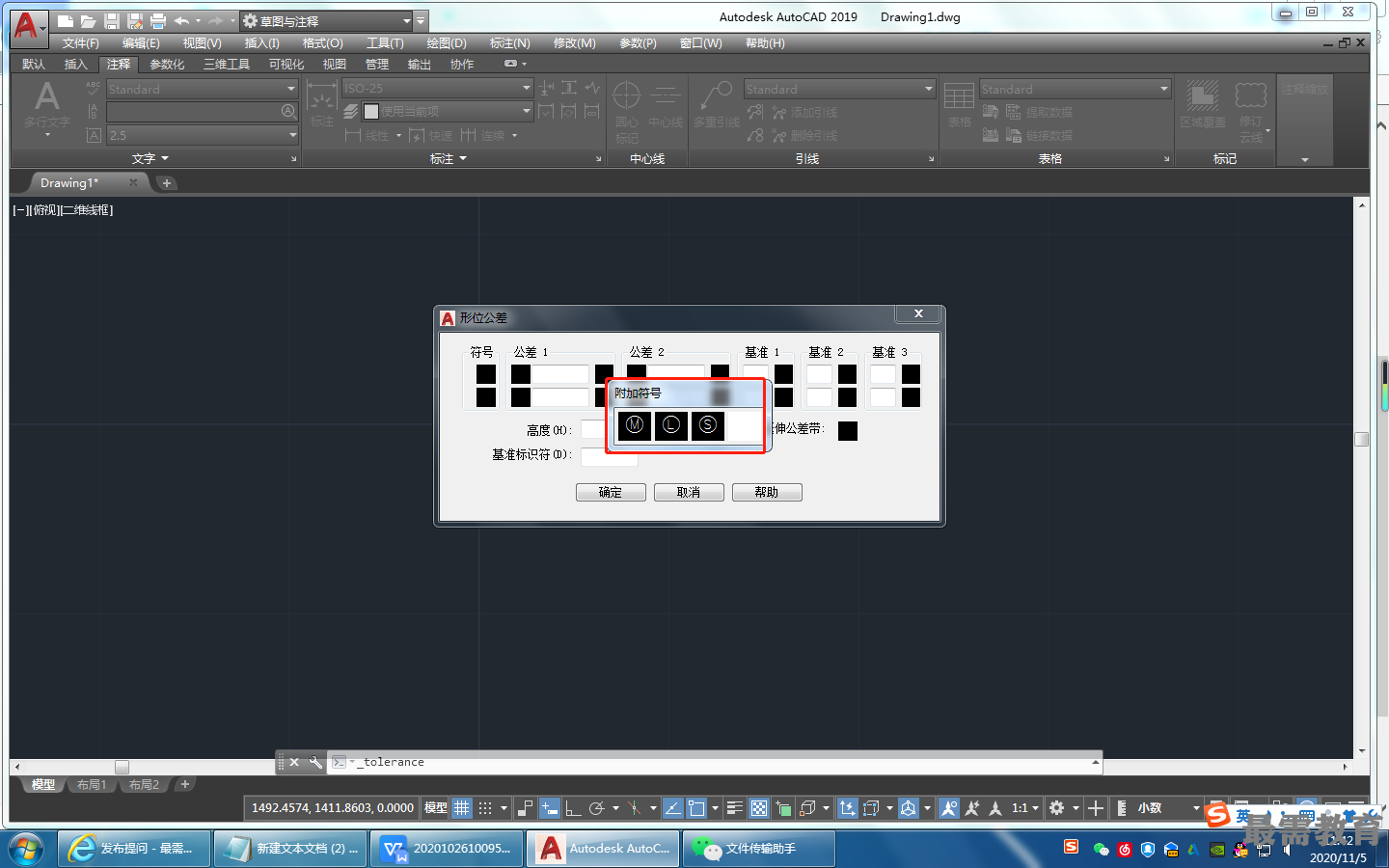

(2)公差1/2:用于产生第1/2个公差的公差值及“附加符号”。白色文本框左侧的黑块控制是否在公差值之前加一个直径符号，单击它，则出现一个直径符号；再次单击，则消失.白色文本框用于确定公差值，在其中输入一个具体数值。右侧黑块用于插入“包容 条件”符号，单击它，系统会打开如图所示的“附加符号”列表框，用户可从中选择所需的符号

(3)基准1/2/3:用于确定第1/2/3个基准代号及材料状态符号.在白色文本框中输入一个基准代号。单击其右侧的黑块，系统打开“包容条件”列表框，可从中选择适当的“包容条件”符号.
(4)“高度”文本框：用于确定标注复合形位公差的高度。

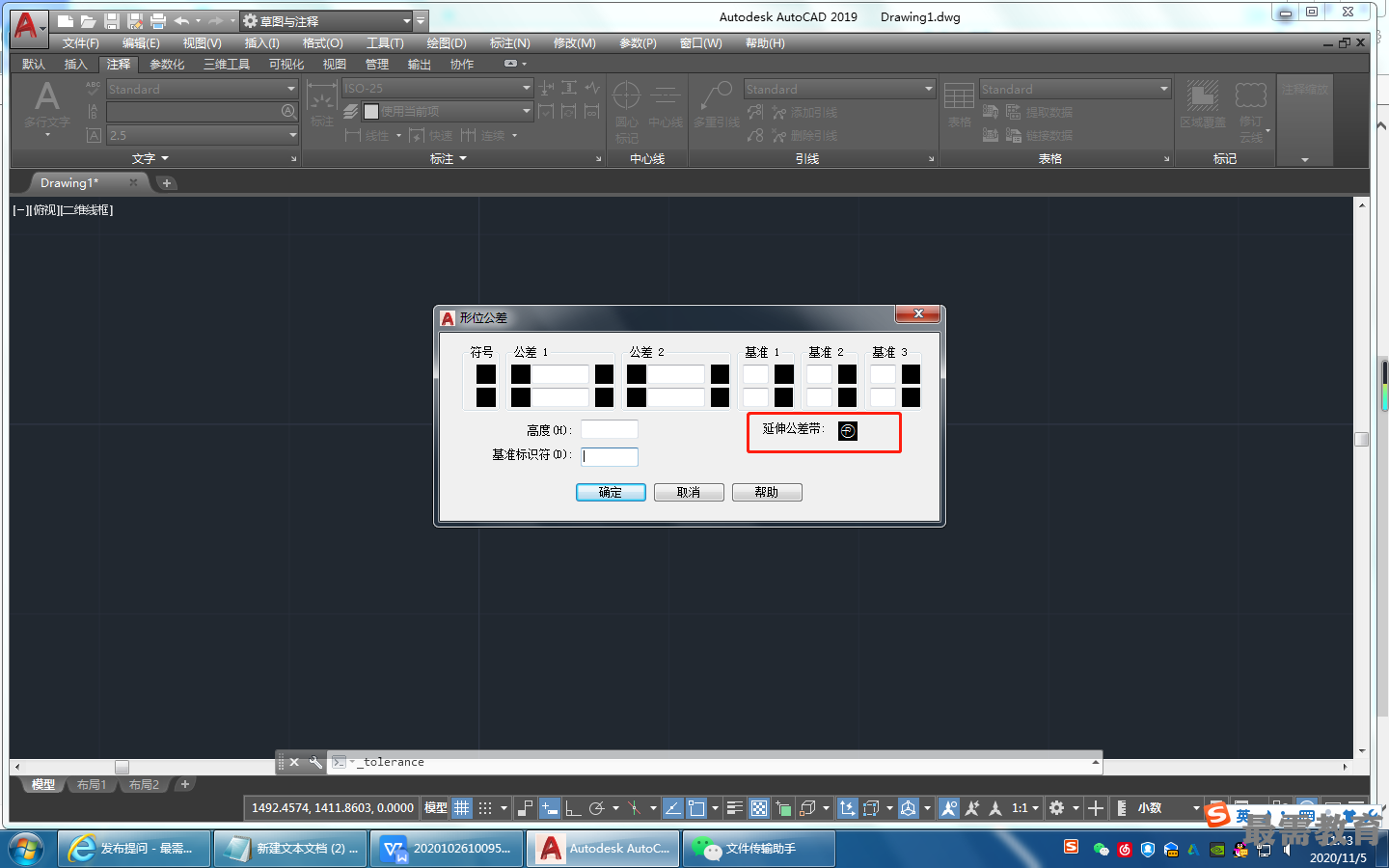

(5)延伸公差带：单击该黑块，在复合公差带后面加一个复合公差符号，如图所示，其他形位公差标注如图所示的例图。

(6)“基准标识符”文本框：用于产生一个标识符号，用一个字母表示。
