如何使用AutoCAD2019操作直径标注

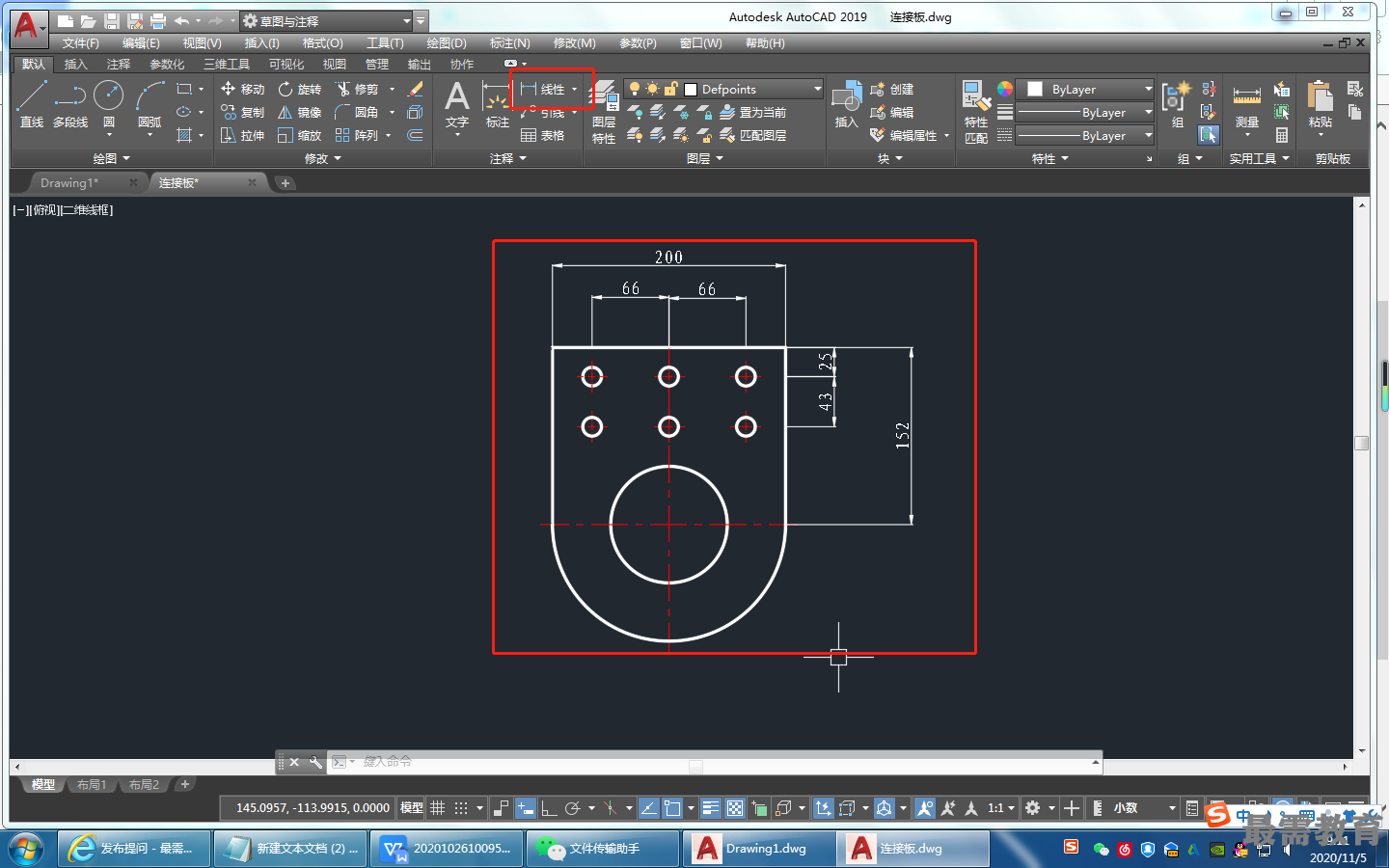

(1)单击“默认”选项卡的“注释”面板中的“线性”按钮,对连接板标注线性尺寸，结果如图所示。

(2)单击“默认”选项卡的“注释”面板中的“直径”按钮标注直径，命令行提示与操作如下。
命令：一dimdiameter
选择圆弧或圆：（选择连接板左上角的圆）
标注文字=16
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A) ]: t
输入标注文字<16>: 6x%%cl6
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A) ]:(指定尺寸线位置）
命令：_dimdiameter
选择圆弧或圆：（选择连接板中心较大的圆）
标注文字=100
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:(指定尺寸线位置）

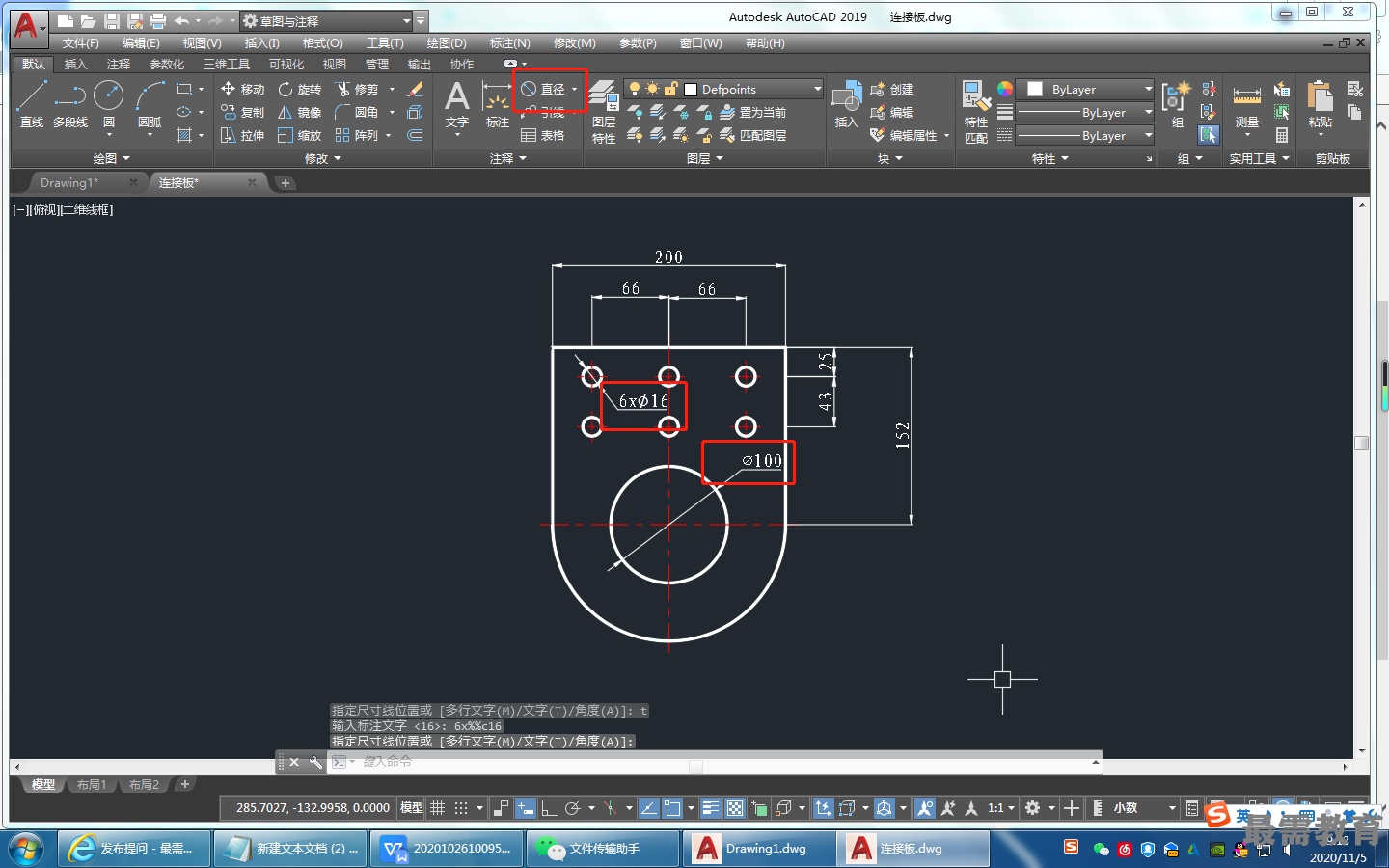

结果如图所示。
