角度标注的选项说明AutoCAD 2019

(1)选择圆弧：标注圆弧的中心角。当用户选择一段圆弧后，AutoCAD 2019提示如下。
指定标注弧线位置或[多行文字(M) /文字(T)/角度(A) /象限点(Q）]:(确定尺寸线的位置或选取某—项）
在此提示下确定尺寸线的位置，AutoCAD 2019系统按自动测量得到的值标注出相应的角度，在此之前用户可以选择“多行文字” “文字”或“角度”选项，通过多行文本编辑器或命令行来输入或定制尺寸文本，以及指定尺寸文本的倾斜角度。
(2)选择圆：标注圆上某段圆弧的中心角。当用户选择圆上的一点后，AutoCAD 2019提示选取第二点。
指定角的第二个端点：（选取另一点，该点可在圆上，也可不在圆上）
指定标注弧线位置或[多行文字(M) /文字(T) /角度(A) /象限点(Q)]:
确定尺寸线的位置，AutoCAD 2019标出一个角度值，该角度以圆心为顶点，两条尺寸界线通过所选取的两点，第二点可以不必在圆周上。用户可以选择“多行文字” “文字”或“角度”选项，编辑其尺寸文本或指定尺寸文本的倾斜角度。
(3)选择直线：标注两条直线间的夹角。当用户选择一条直线后，AutoCAD 2019提示选取另一条直线。
选择第二条直线:（选取另外一条直线）
指定标注弧线位置或[多行文字(M) /文字(T) /角度(A) /象限点（Q).]:
系统自动标出两条直线之间的夹角。该角以两条直线的交点为顶点，以两条直线为尺寸界线，所标注角度取决于尺寸线的位置。用户还可以选择“多行文字”、“文字”或“角度” 选项，编辑其尺寸文本或指定尺寸文本的倾斜角度。
(4)指定顶点：直接按Enter键，AutoCAD2019提示如下。
指定角的顶点：（指定顶点）
指定角的第一个端点：（输入角的第一个福点）
指定角的第二个端点：（输入角的第二个端点）
指定标注弧线位置或[多行文字(M)/文字(T) /角度(A) /象限点(Q):(输入一点作为角的顶点）

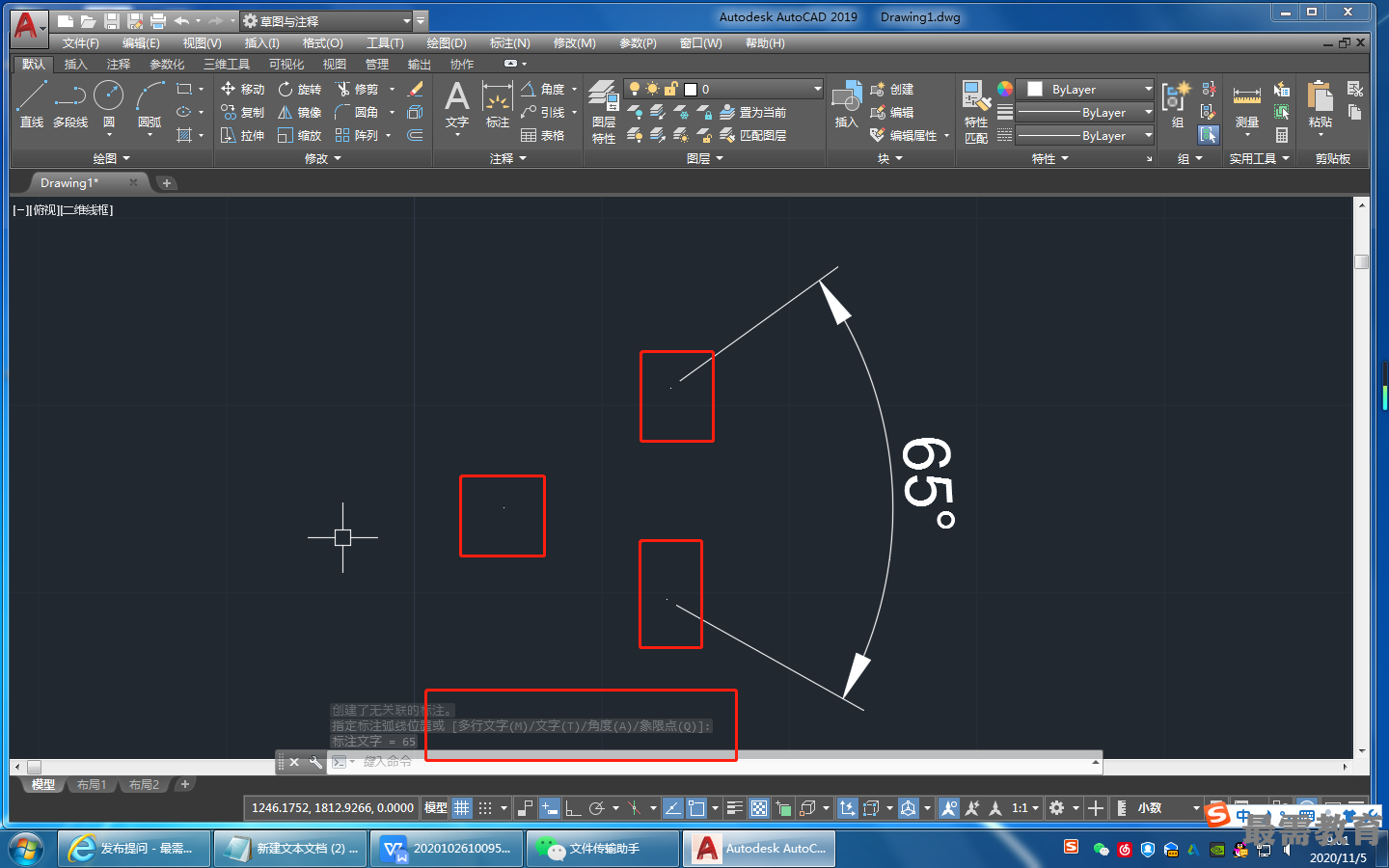

给定尺寸线的位置，AutoCAD 2019根据指定的3点标注出角度，如图所示。另外，用户还可以选择“多行文字” “文字”或“角度”选项，编辑其尺寸文本或指定尺寸文本的倾斜角度。

(5)指定标注弧线位置：指定尺寸线的位置并确定绘制延伸线的方向。指定位置之后， DIMANGULAR命令将结束。
(6)多行文字(M):显示在位文字编辑器，可用它来编辑标注文字。要添加前缀或后缀，请在生成的测量值前后输入前缀或后缀。
(7)文字(T):自定义标注文字，生成的标注测量值显示在尖括号“<>”中。输入标注文字，或按Enter键接受生成的测量值。要包括生成的测量值，请用尖括号“< >”表示生成 的测量值。
(8)角度(A):修改标注文字的角度。
(9)象限点(Q):指定标注应锁定到的象限。打开象限行为后，将标注文字放置在角度标注外时，尺寸线会延伸超过延伸线。
