AutoCAD2019公差选项卡说明

在“新建标注样式”对话框中，第七个选项卡是“公差”选项卡，如图所示。该选项卡用于确定标注公差的方式，现对该选项卡中的各选项分别说明如下。

 1. “公差格式”选项组
该选项组用于设置公差的标注方式。

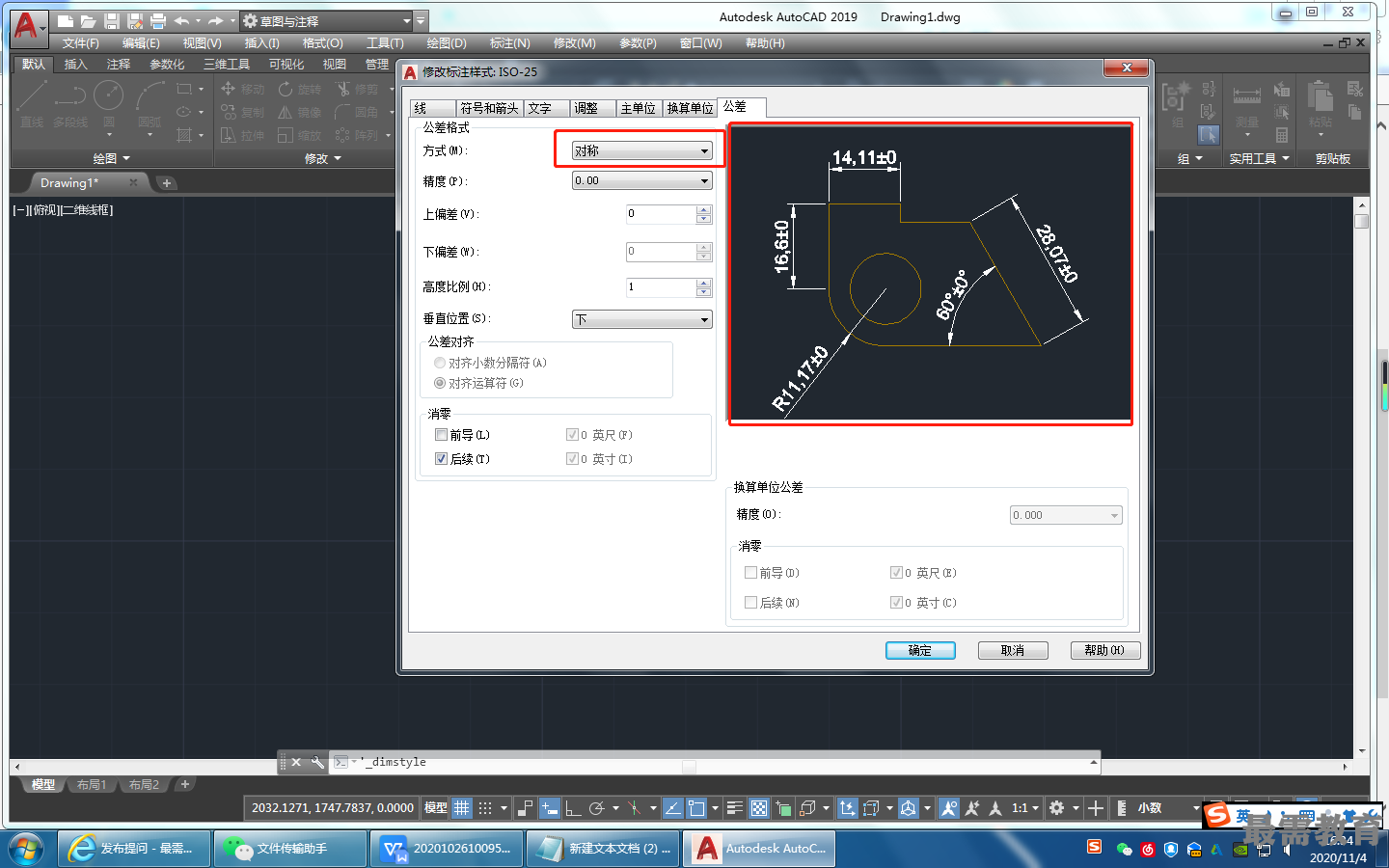

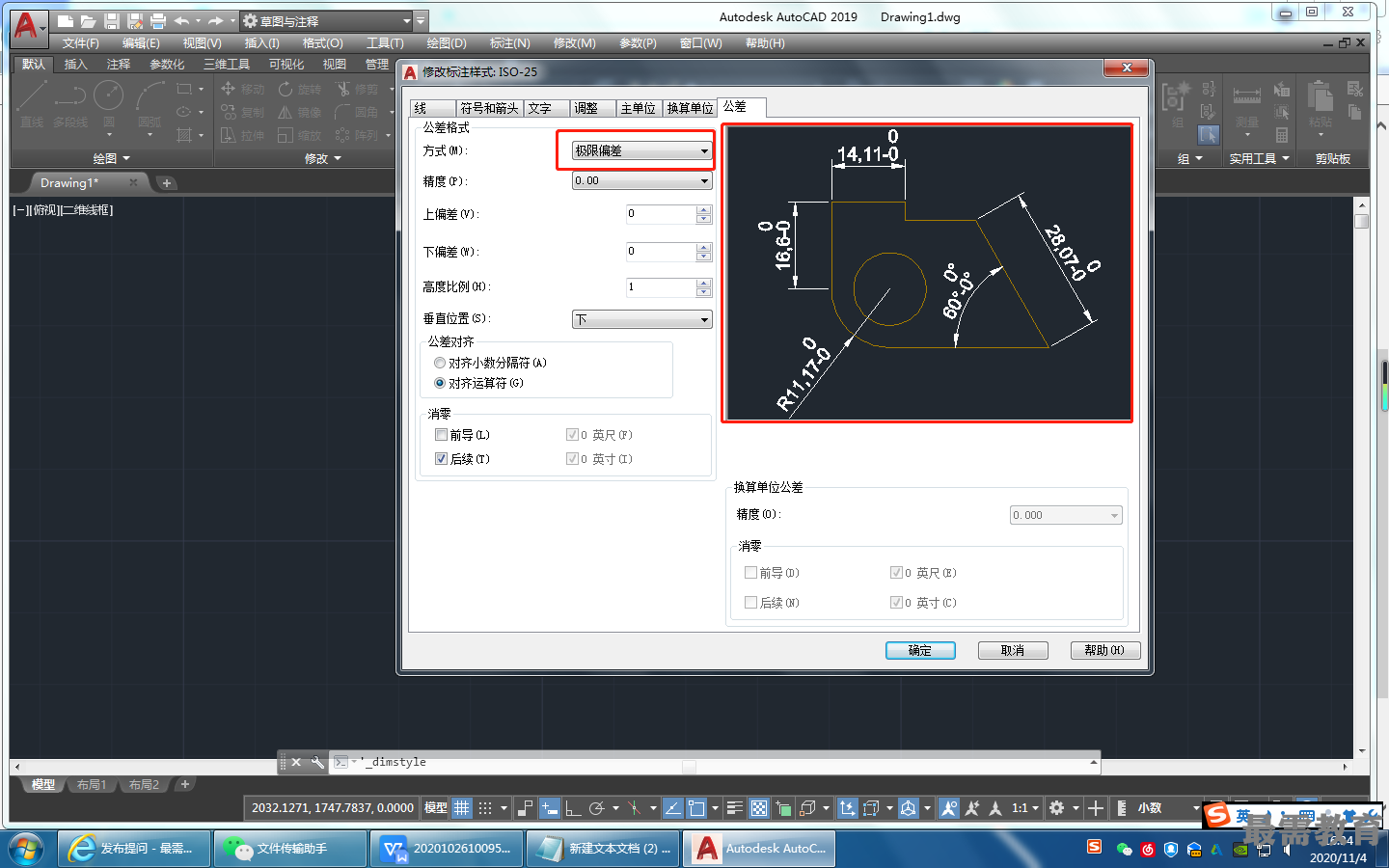

(1) “方式”下拉列表框：用于设置公差标注的方式。AutoCAD 2019提供了5种标注公差的方式，分别是“无” “对称” “极限偏差” “极限尺寸”和“基本尺寸”，其中 “无”表示不标注公差。如图所示。

(2)“精度”下拉列表框：用于确定公差标注的精度。
(3)“上（下）偏差”微调框：用于设置尺寸的上（下）偏差。
(4)“高度比例”微调框：用于设置公差文本的高度比例，即公差文本的高度与一般尺寸文本的高度之比。

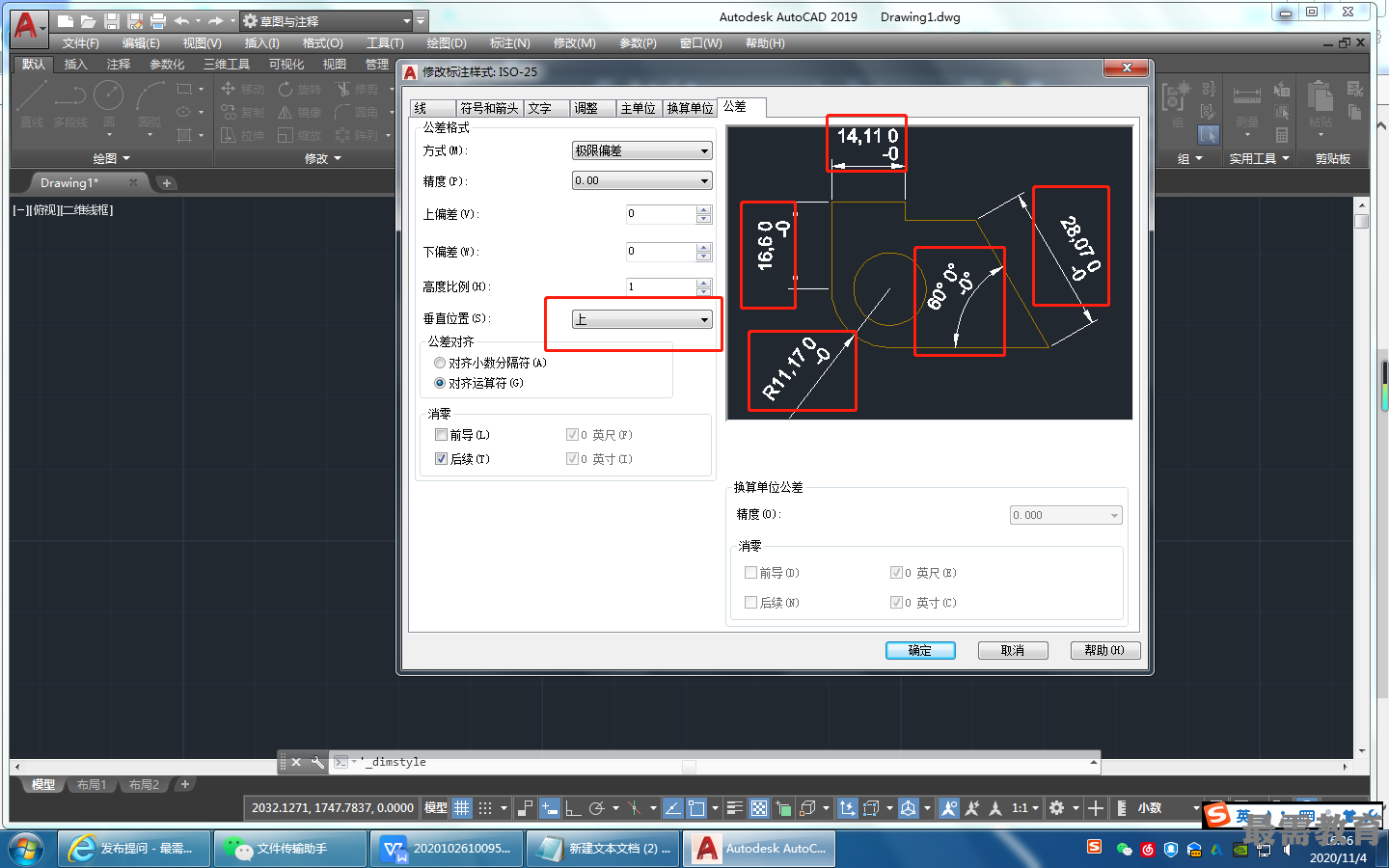

(5)“垂直位置”下拉列表框：用于控制“对称”和“极限偏差”形式公差标注的文本对齐方式，如图所示。

2.“公差对齐”选项组
该选项组用于在堆叠时控制上偏差值和下偏差值的对齐。
(1)“对齐小数分隔符”单选按钮：选中该单选按钮，通过值的小数分隔符堆叠值。
(2)“对齐运算符”单选按钮：选中该单选按钮，通过值的运算符堆叠值。
3.“消零”选项组
该选项组用于控制是否禁止输出前导0和后续0以及0英尺和0英寸部分(可用DIMTZIN 系统变量设置)。
4.“换算单位公差”选项组
该选项组用于对形位公差标注的替换单位进行设置，各项的设置方法与上面相同。
