AutoCAD2019主单位选项卡

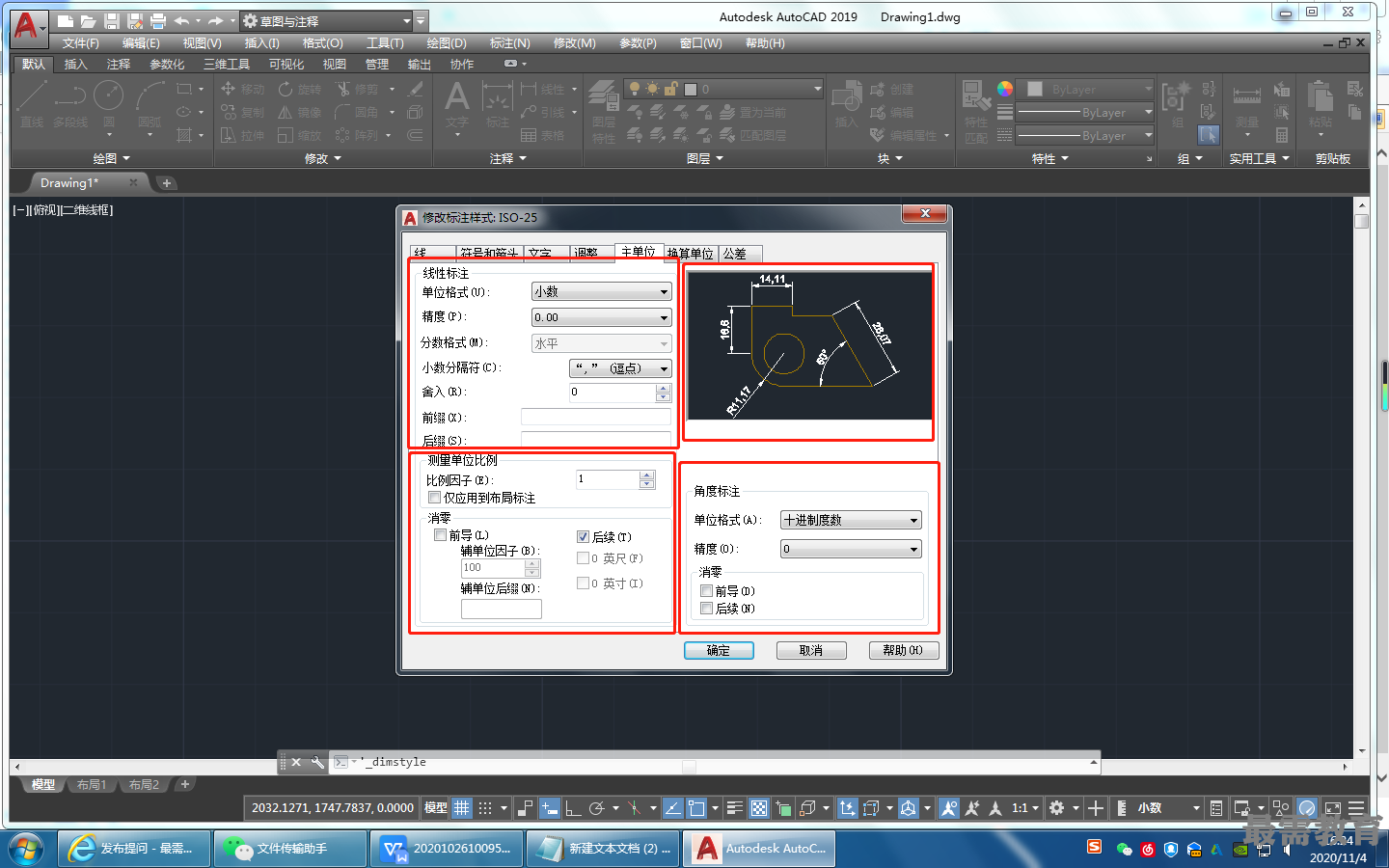

在“新建标注样式”对话框中，第五个选项卡是“主单位”选项卡，如图所示。 该选项卡用来设置尺寸标注的主单位和精度，以及为尺寸文本添加固定的前缀或后缀。现对该选项卡中的各选项分别说明如下。

1.“线性标注”选项组
该选项组用来设置标注长度型尺寸时釆用的单位和精度。
(1)“单位格式”下拉列表框：用于确定标注尺寸时使用的单位制（角度型尺寸除外)。 在其下拉列表框中AutoCAD 2019提供了 “科学”“小数” “工程” “建筑” “分数” “Windows 桌面” 6种单位制，可根据需要选择。
(2)“精度”下拉列表框：用于确定标注尺寸时的精度，也就是精确到小数点后几位。
(3)“分数格式”下拉列表框：用于设置分数的形式。AutoCAD 2019提供了 “水平” “对角”和“非堆叠” 3种形式供用户选用.
(4)“小数分隔符”下拉列表框：用于确定十进制单位（Decimal)的分隔符。AutoCAD 2019提供了句点（.）、逗点（，）和空格3种形式系统默认的小数分隔符是逗点，所以每次 标注尺寸时要注意把此处设置为句点。
(5)“舍入”微调框：用于设置除角度之外的尺寸测量圆整规则。在文本框中输入一个 值，如果输入“r ”,则所有测量值均为整数。
(6)“前缀”文本框：为尺寸标注设置固定前缀。可以输入文本，也可以利用控制符产 生特殊字符，这些文本将被加在所有尺寸文本之前。
(7)“后缀”文本框：为尺寸标注设置固定后缀。
2.“测量单位比例”选项组
该选项组用于确定AutoCAD 2019自动测量尺寸时的比例因子。其中“比例因子”微调 框用来设置除角度之外所有尺寸测量的比例因子。例如，用户确定比例因子为2, AutoCAD 2019则把实际测量为1的尺寸标注为2。如果选中“仅应用到布局标注”复选框，则设置的比例因子只适用于布局标注。
3.“消零”选项组
该选项组用于设置是否省略标注尺寸时的0。
(1)“前导”复选框：选中该复选框，省略尺寸值处于高位的0。例如，0.50000标注为.50000。
(2)“后续”复选框：选中该复选框，省略尺寸值小数点后末尾的0。例如，8.5000标 注为8.5,而30.0000标注为30。
(3)“0英尺（寸）”复选框：选中该复选框，采用“工程”和“建筑”单位制时，如 果尺寸值小于1英尺（寸）时，省略尺（寸）。例如，0'-6 1/2"标注为6 1/2"。
4.“角度标注”选项组
该选项组用于设置标注角度时采用的角度单位。
