CAD2019线选项卡的介绍

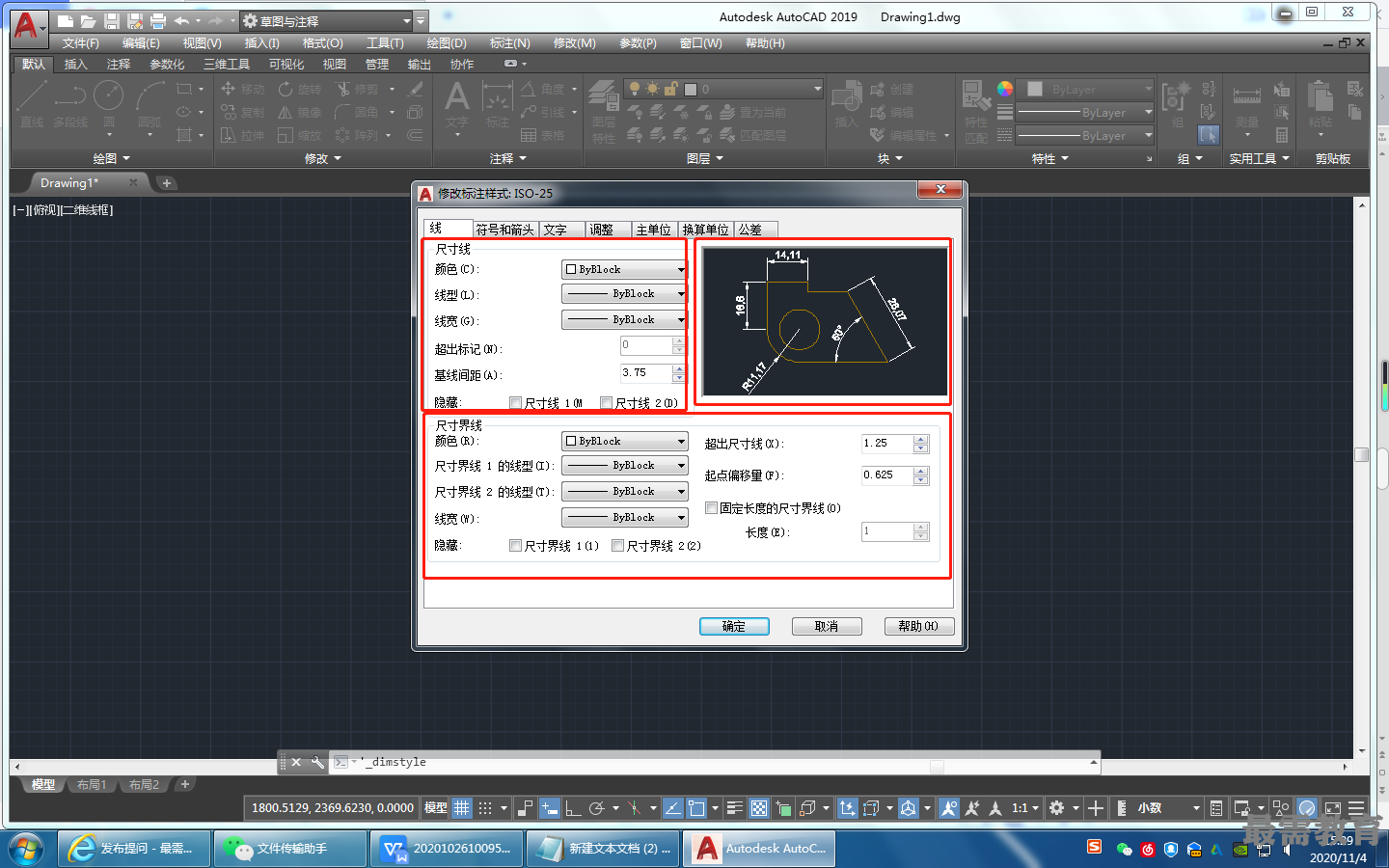

在“新建标注样式”对话框中，第一个选项卡就是“线”选项卡，如图所示。该选项卡用于设置尺寸线、尺寸界线的形式和特性。现对该选项卡中的各选项分别说明如下。
1."尺寸线”选项组
该选项组用于设置尺寸线的特性，其中各选项的含义如下。
(1) “颜色”（“线型”“线宽”）下拉列表框：用于设置尺寸线的颜色（线型、线宽)。
(2)“超出标记”微调框：当尺寸箭头设置为短斜线、短波浪线等，或尺寸线上无箭头时，可利用此微调框设置尺寸线超出尺寸界线的距离.
(3)“基线间距”微调框：设置以基线方式标注尺寸时，相邻两尺寸线之间的距离。
(4)“隐藏”复选框组：确定是否隐藏尺寸线及相应的箭头。选中“尺寸线1(2)” 复选框，表示隐藏第一（二）段尺寸线。
2.“尺寸界线”选项组
该选项组用于确定尺寸界线的形式，其中各选项的含义如下。
(1)“颜色”（“线宽”）下拉列表框：用于设置尺寸界线的颜色（线宽）。
(2)“尺寸界线1(2)的线型”下拉列表框：用于设置第一条尺寸界线的线型 (DIMLTEX1系统变量）.
(3)“超出尺寸线”微调框：用于确定尺寸界线超出尺寸线的距离。
(4)“起点偏移量”微调框：用于确定尺寸界线的实际起始点相对于指定尺寸界线起始点的偏移量。
(5)“隐藏”复选框组：确定是否隐藏尺寸界线。
(6)“固定长度的尺寸界线”复选框：选中该复选框，系统以固定长度的尺寸界线标注尺寸，可以在其下面的“长度”文本框中输入长度值。
3.尺寸样式显示框
在“新建标注样式”对话框的右上方，有一个尺寸样式显示框，该显示框以样例的形式显示用户设置的尺寸样式。
