AutoCAD2019对新建或修改尺寸样式的选项说明

(1) “置为当前”按钮：单击该按钮，把在“样式”列表框中选择的样式设置为当前标注样式

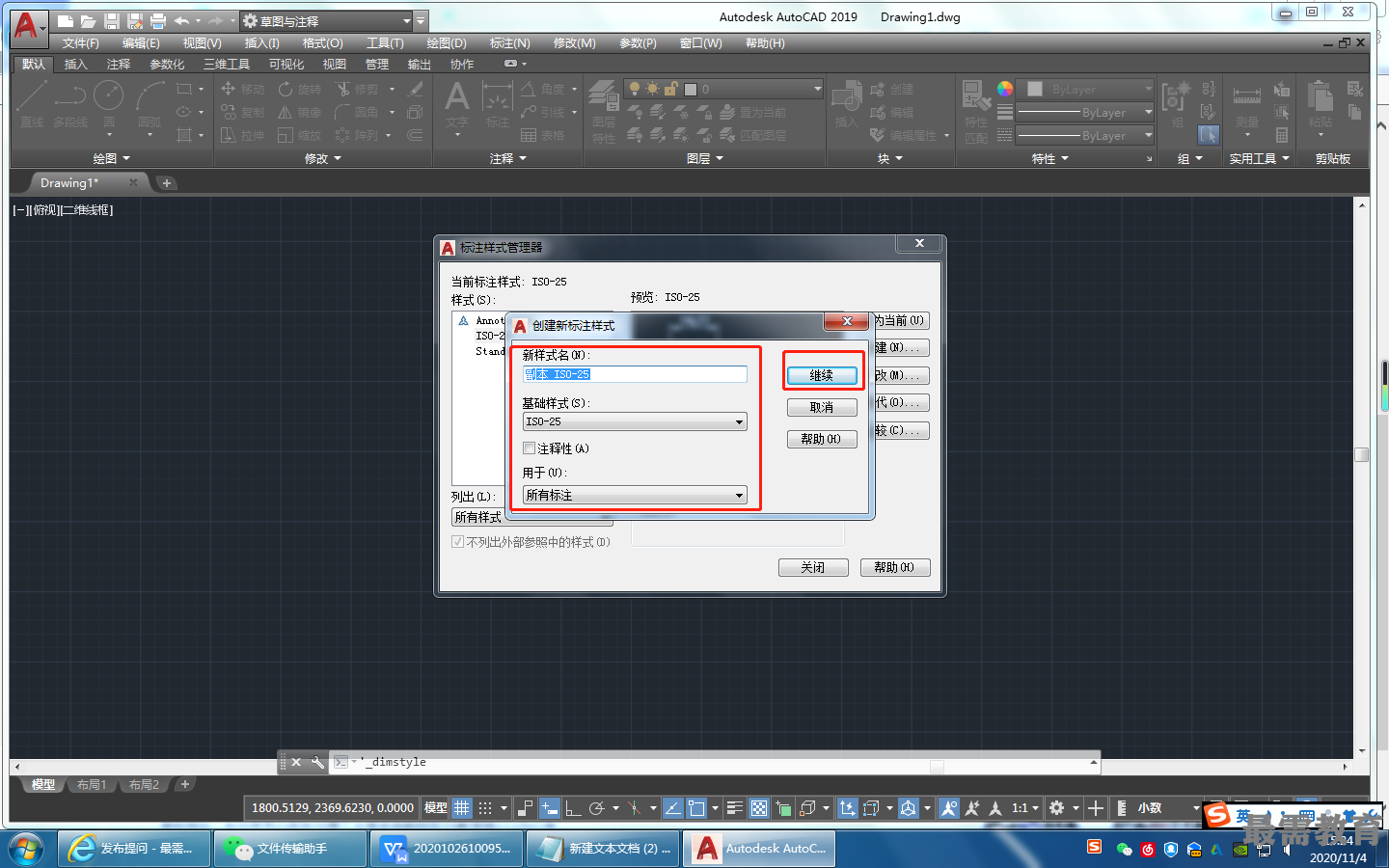

(2)“新建”按钮：创建新的尺寸标注样式。单击该按钮，系统打开“创建新标注样式”对话框，如图所示，利用该对话框可创建一个新的尺寸标注样式，其中各项功能说明如下。
①“新样式名”文本框：为新的尺寸标注样式命名。
②“基础样式”下拉列表框：选择创建新样式所基于的标注样式。单击“基础样式” 下拉列表框，打开当前己有的样式列表，从中选择一个作为定义新样式的基础，新的样式是 在所选样式的基础上修改一些特性得到的。
③“用于”下拉列表框：指定新样式应用的尺寸类型。单击该下拉列表框，打开尺寸类型列表，如果新建样式应用于所有尺寸，则选择“所有标注”选项；如果新建样式只应用 于特定的尺寸标注（如只在标注直径时使用此样式)，则选择相应的尺寸类型。
④“继续”按钮：各选项设置好以后，单击该按钮，系统打开“新建标注样式”对话框，如图所示，利用该对话框可对新标注样式的各项特性进行设置。

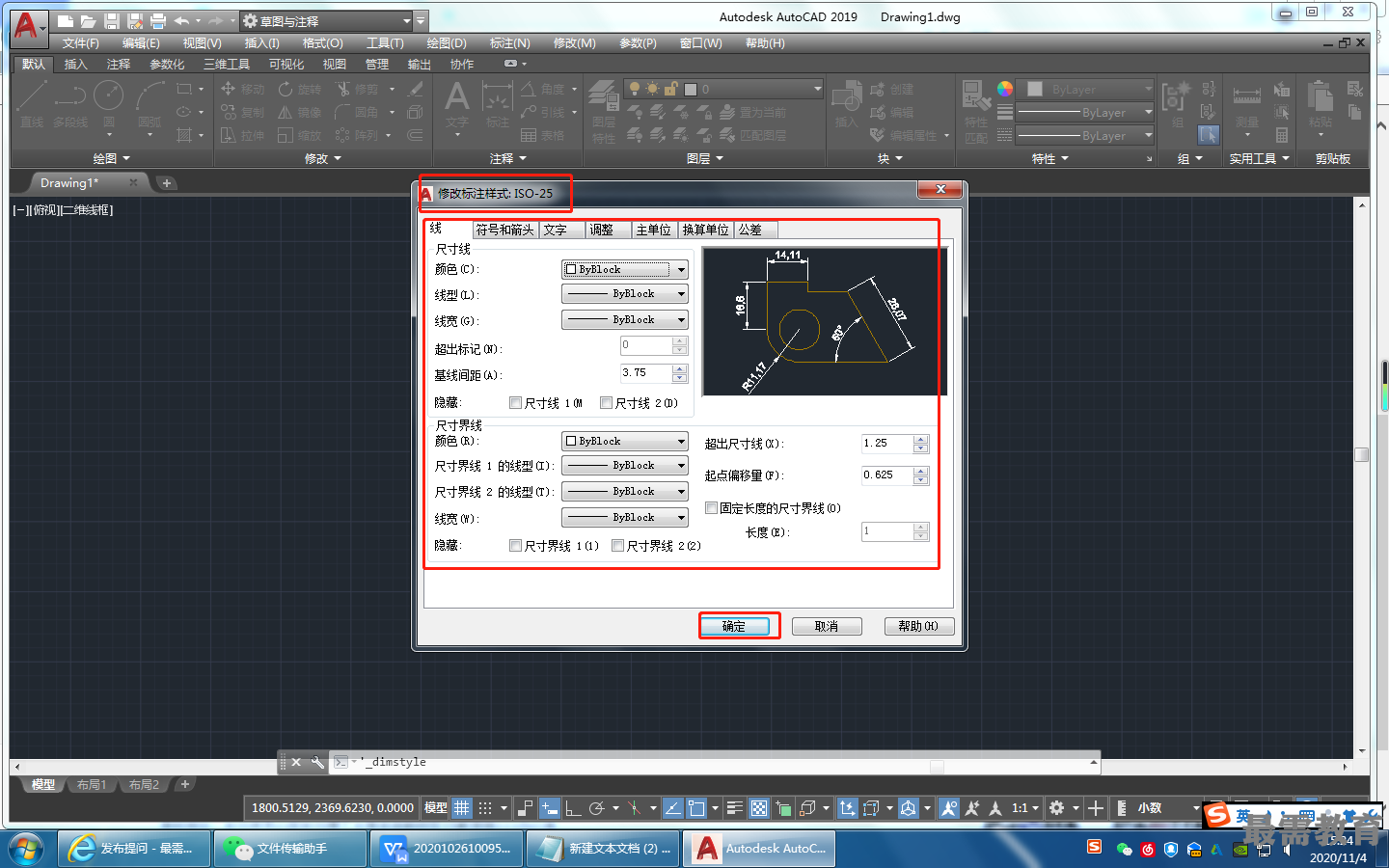

(3)“修改”按钮：修改一个已存在的尺寸标注样式。单击该按钮，系统打开“修改标 注样式”对话框，该对话框中的各选项与“新建标注样式”对话框中完全相同，可以对已有标注样式进行修改。

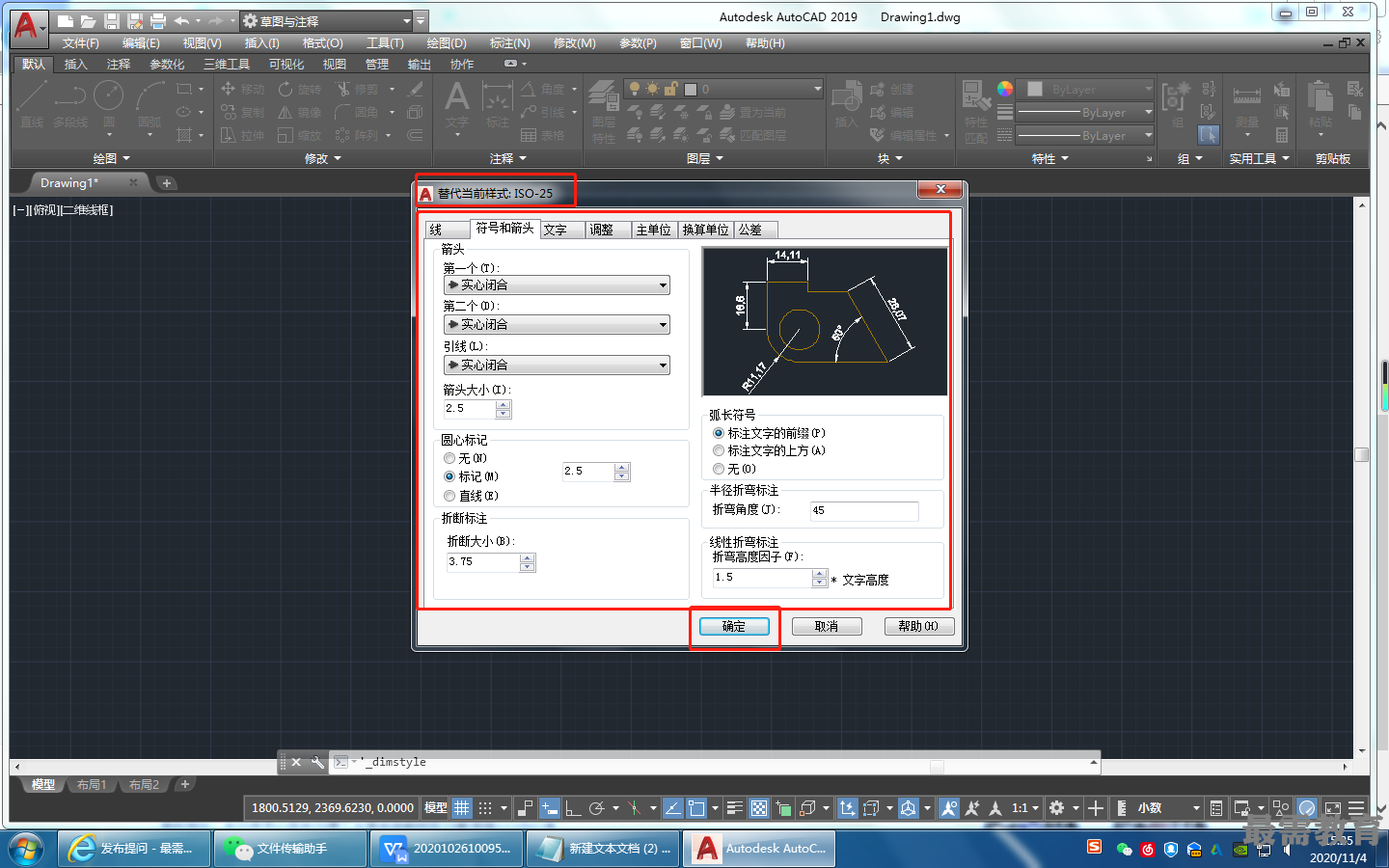

(4)“替代”按钮：设置临时覆盖尺寸标注样式。单击该按钮，系统打开“替代当前样式”对话框，该对话框中各选项与“新建标注样式”对话框中完全相同，用户可通过改变选 项的设置来覆盖原来的设置，但这种修改只对指定的尺寸标注起作用，而不影响当前其他尺寸变量的设置.

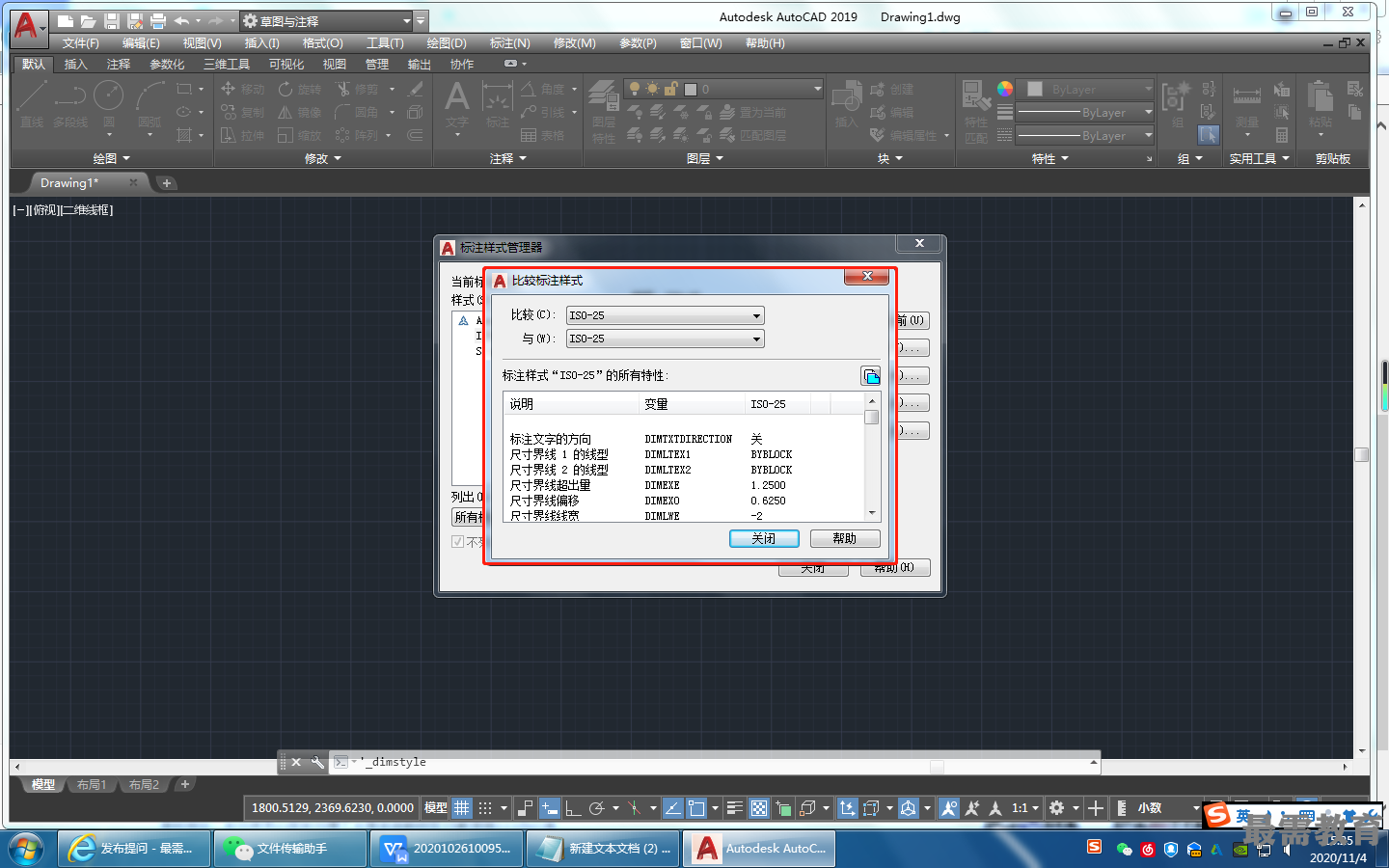

(5)“比较”按钮：比较两个尺寸标注样式在参数上的区别，或浏览一个尺寸标注样式的参数设置。单击该按钮，系统打开“比较标注样式”对话框，如图所示。可以把比较结果复制到剪贴板上，然后再粘贴到其他的Windows应用软件上。
