单行文本标注怎样使用AutoCAD2019

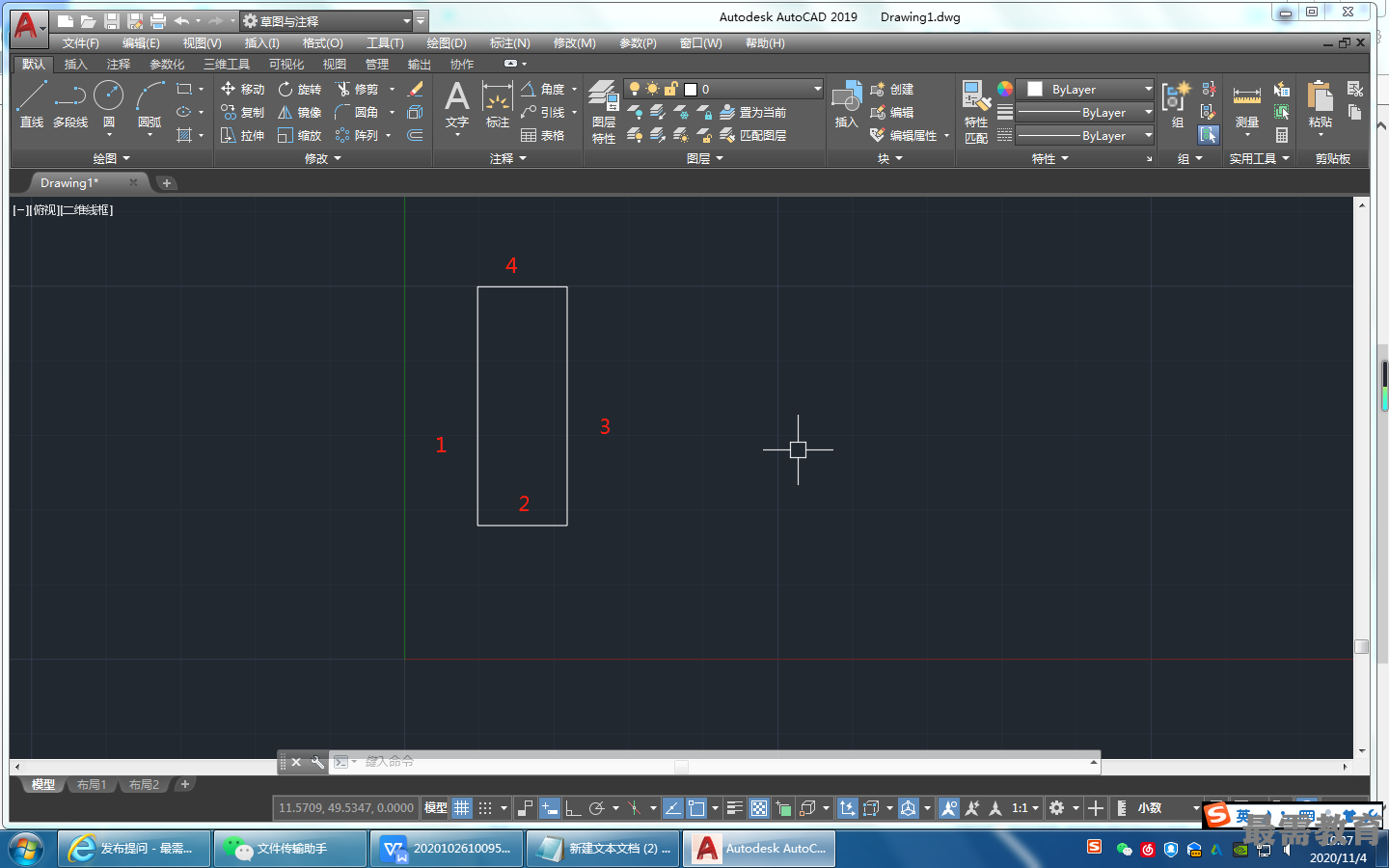

(1)单击“默认”选项卡的“绘图”面板中的“矩形”按钮，绘制一个长度为 12mm、宽度为32mm的矩形，结果如图所示。

(2)单击“默认”选项卡的“修改”面板中的“分解”按钮，将矩形分解为四条直线。

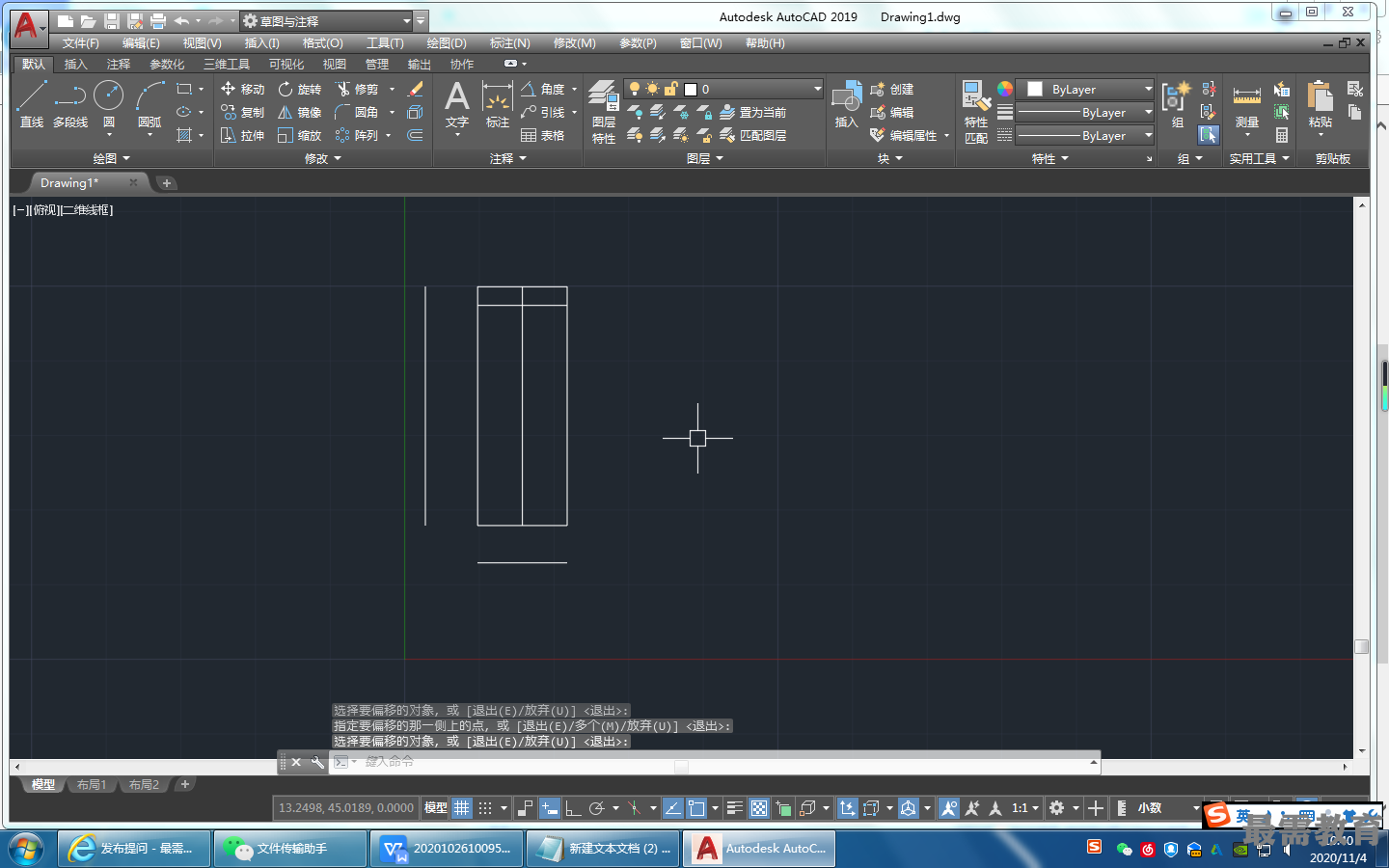

(3)单击“默认”选项卡的“修改”面板中的“偏移”按钮，将竖直直线1向左偏移7mm，将竖直直线3向左偏移6mm，将水平直线2向下偏移5mm,将水平直线4向下偏移2.5mm，结果如图所示。

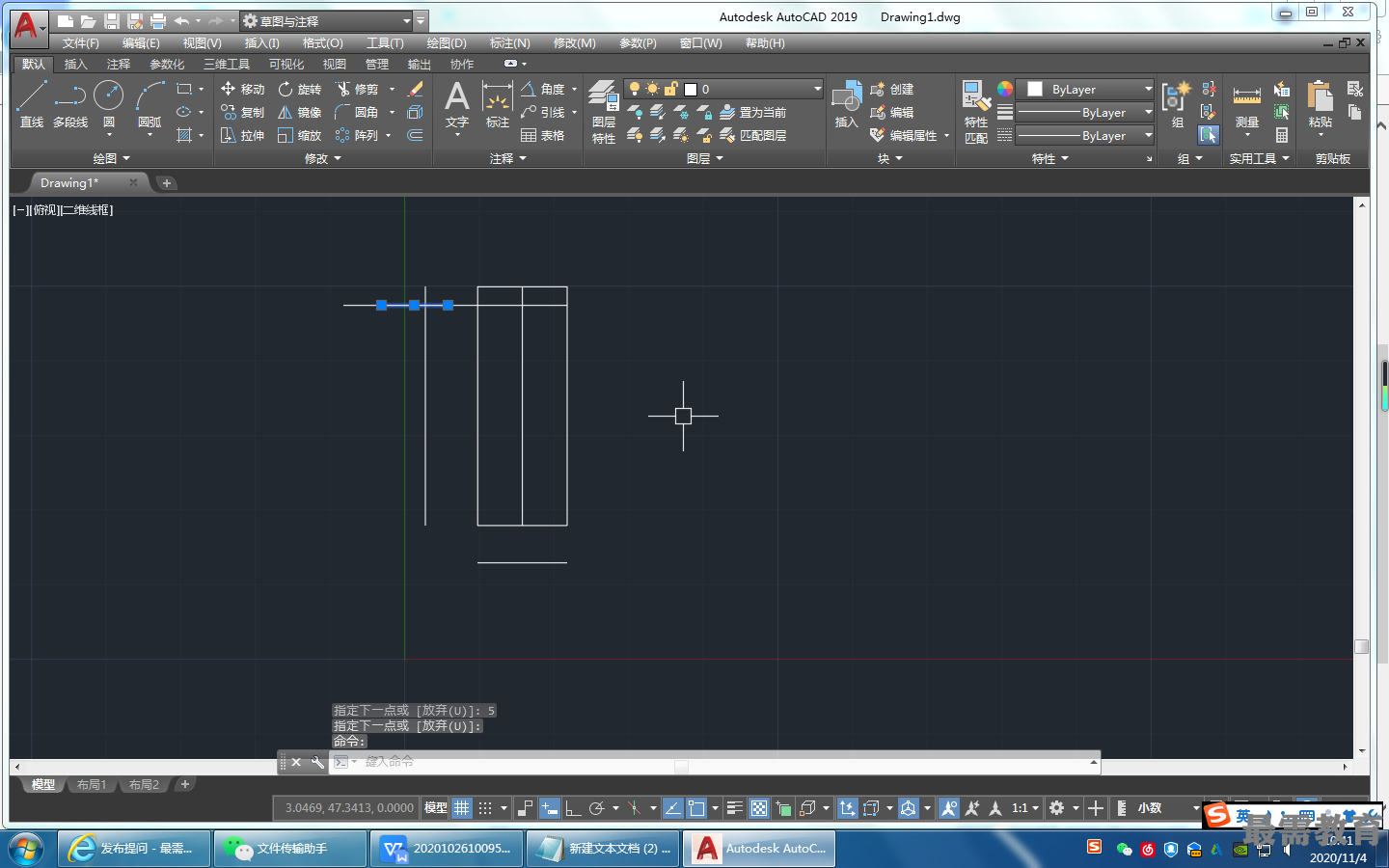

(4)单击“默认”选项卡的“绘图”面板中的“直线”按钮，捕捉偏移直线左端点，分别绘制长度为4mm、9mm、5mm的直线，结果如图所示。

(5)单击“默认”选项卡的“修改”面板中的“旋转”按钮，将上步绘制的中间直线旋转-15°，结果如图所示。

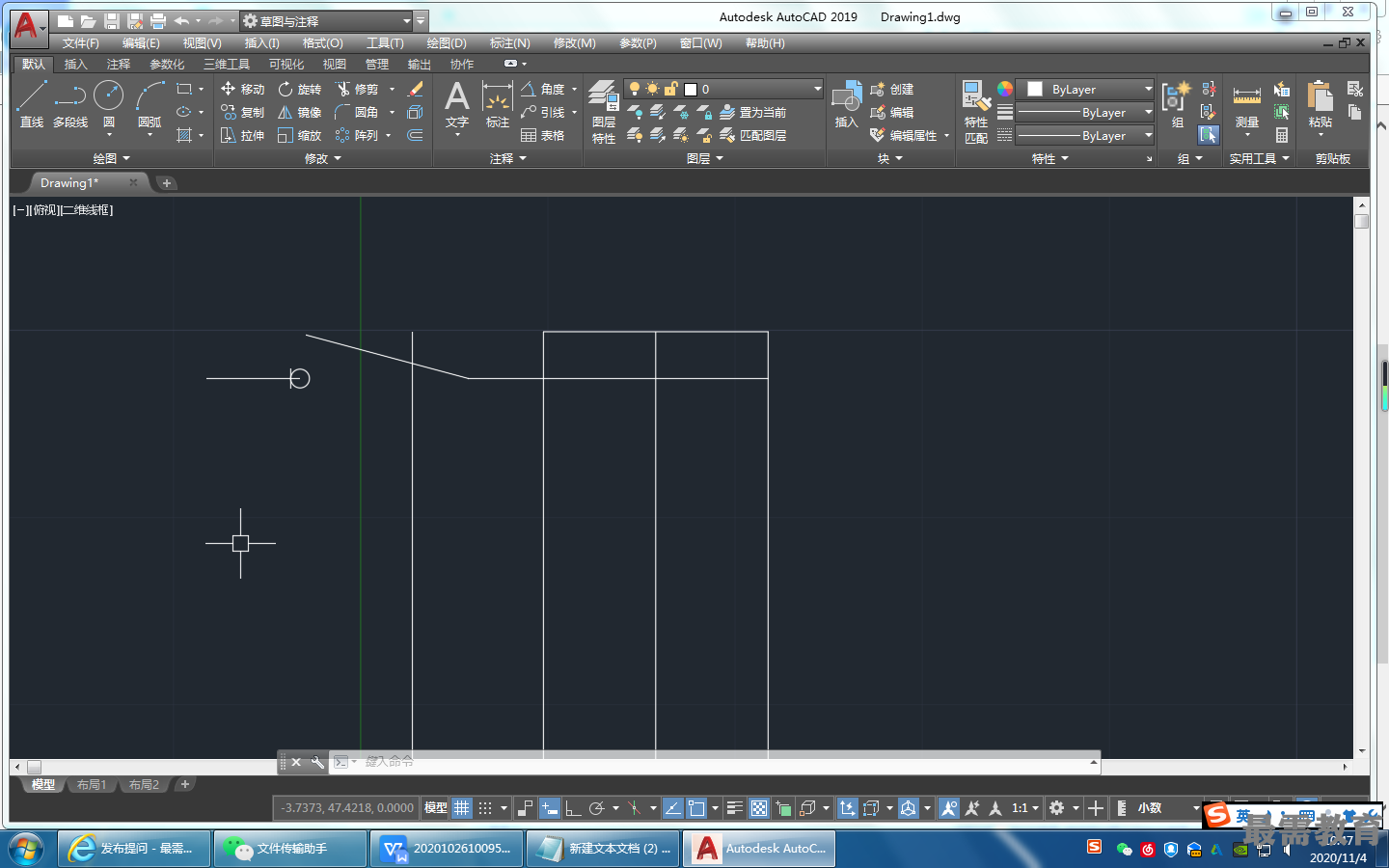

(6)单击“默认”选项卡的“绘图”面板中的“直线”按钮和“圆”按钮，绘制直径为1mm的端点圆及长度为1mm的圆竖直切线，结果如图所示。

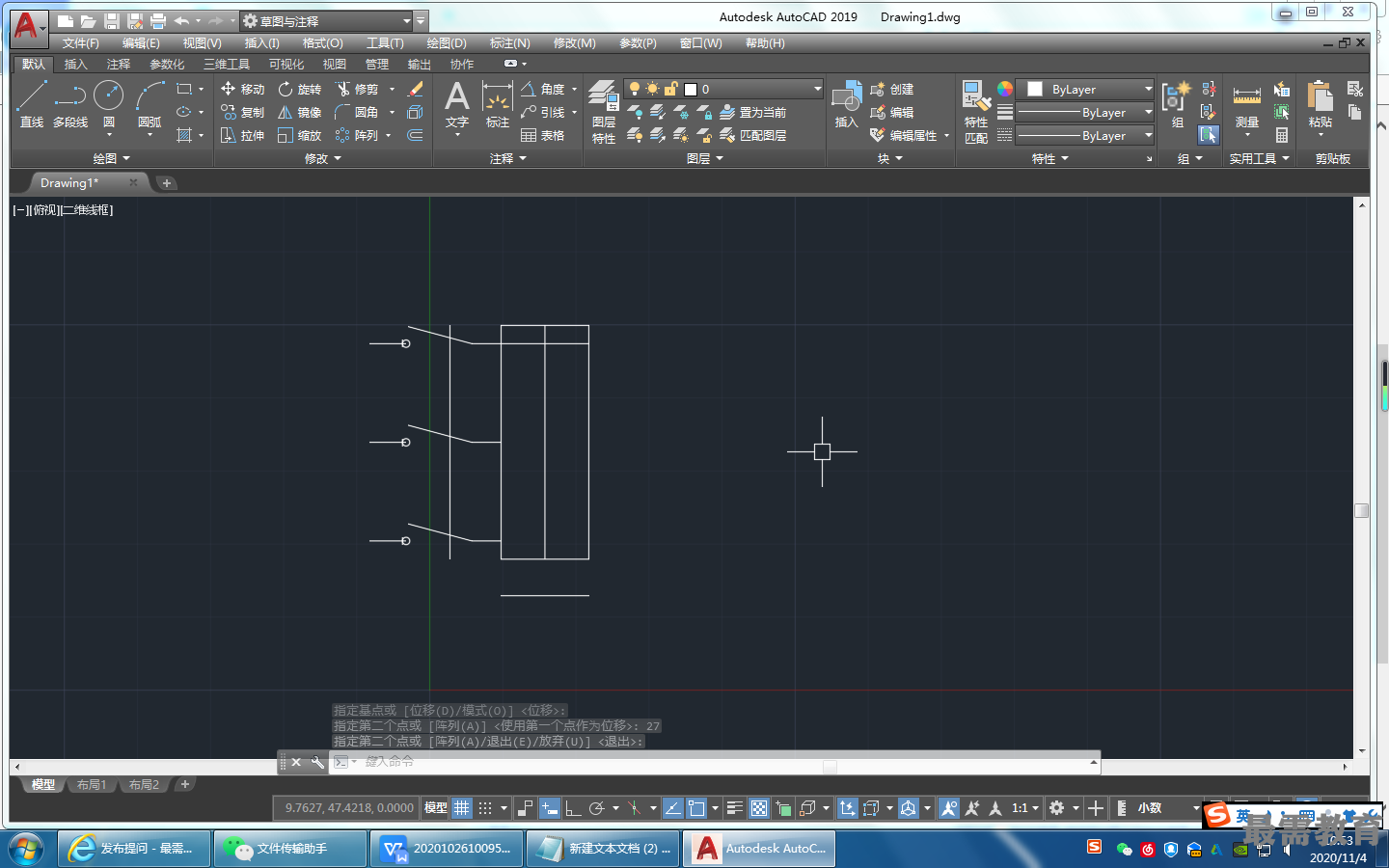

(7)单击“默认”选项卡的“修改”面板中的“复制”按钮，将上几步绘制的图形向下复制，距离分别为13.5mm和27mm，结果如图所示。

(8)单击“默认”选项卡的“修改”面板中的“延伸”按钮和“修剪”按钮，连接并修剪多余部分，结果如图所示。

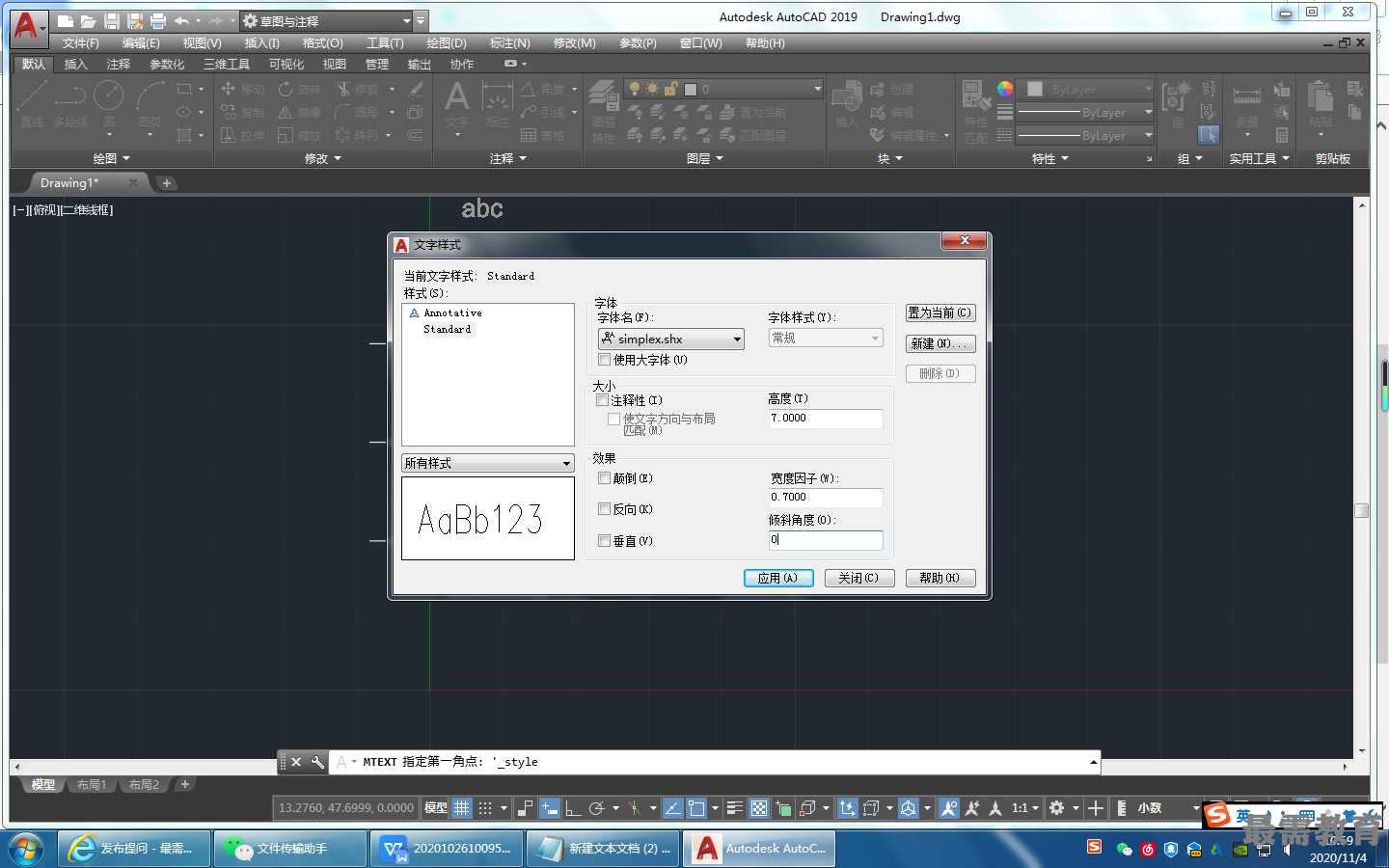

(9)单击“默认”选项卡的“注释”面板中的“文字样式”按钮,，弹出“文字样式”对话框，在“字体名”下拉菜单中选择simplex.shx，设置“宽度因子”为0.7，“高度”为7,其余参数默认，结杲如图所示。单击“应用”按钮，并关闭该对话框。

(10)单击“注释M选项卡“文字”面板中的“单行文字”按钮，标注元件名称 “QF”，命令行提示与操作如下。
命令：TEXT
当前文字样式：Standard 文字高度： 7.0000 注释性：否 对正：左
指定文字的起点或[对正（J）/样式（S)]:在矩形区域适当位置单击
指定文字的旋转角度 <0>:直接按Enter键，在绘图区域输入QF文字 结果如图所示。
