AutoCAD2019圆角命令的操作

(1)单击“默认”选项卡的“绘图”面板中的“直线”按钮，绘制直线。端点坐标为{ ( 0,0 ), (@0,140), (@60,0) }。

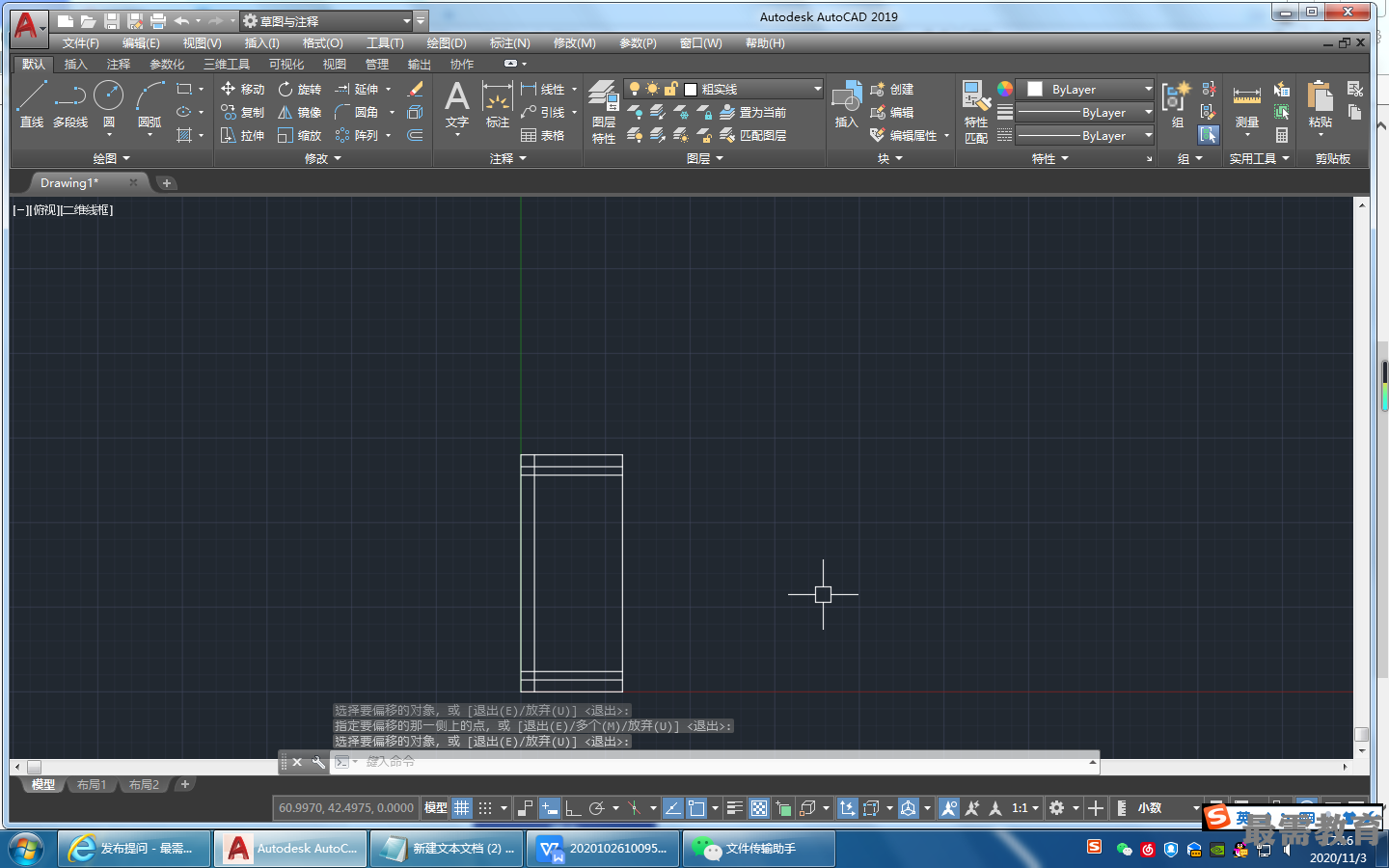

(2)单击“默认”选项卡的“修改”面板中的“偏移”按钮后，偏移直线。将水平直线向下偏移，偏移距离分别为7、12、128、133和140;将竖直直线向右偏移，偏移距离分别为8和60,结果如图所示。

(3)单击“默认”选项卡的“修改”面板中的“修剪”按钮，修剪图形，结果如图所示.

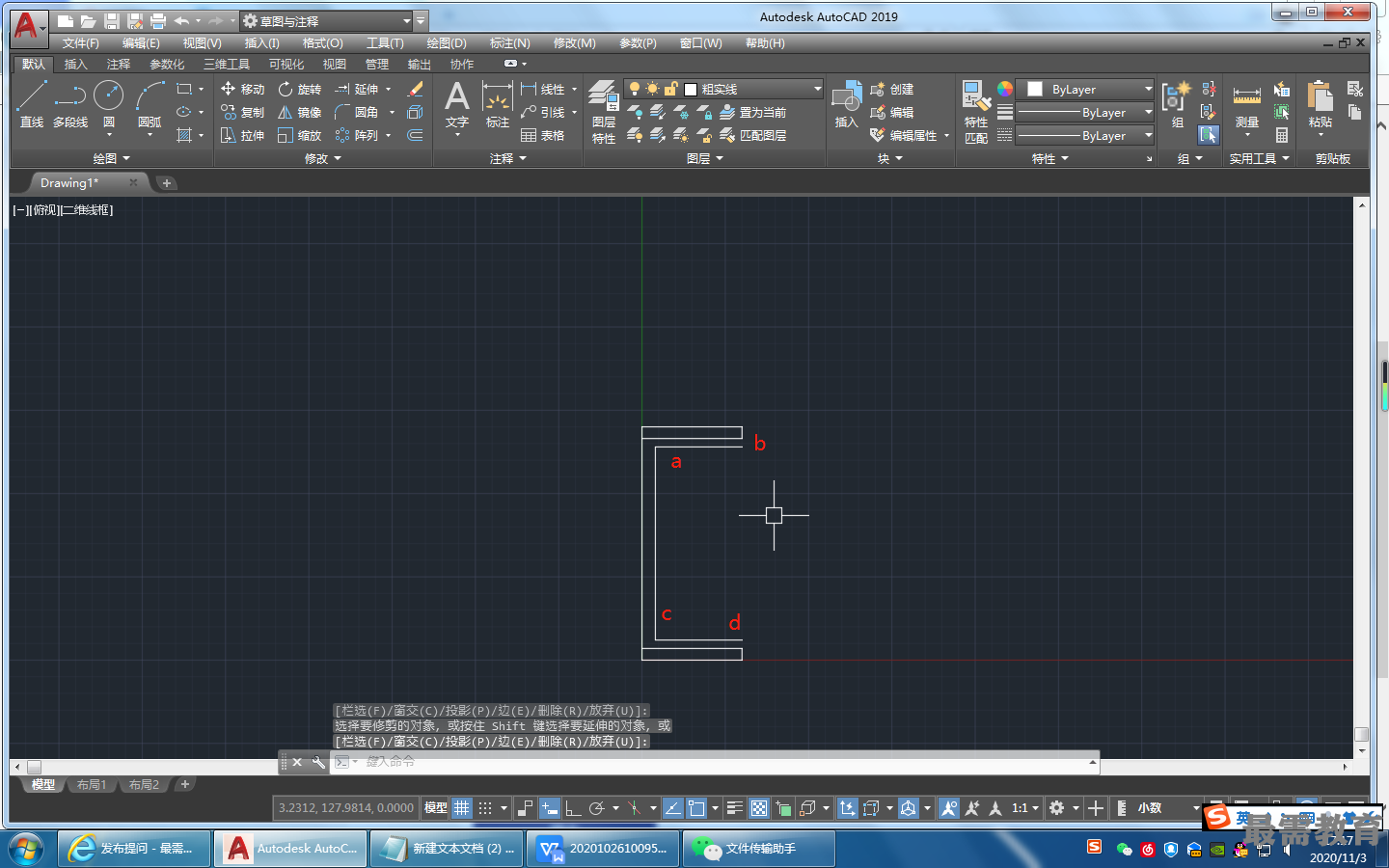

(4)单击“默认”选项卡的“绘图”面板中的“直线”按钮，分别连接图中的a-b和c-d端点，然后删除多余的直线，结果如图所示。

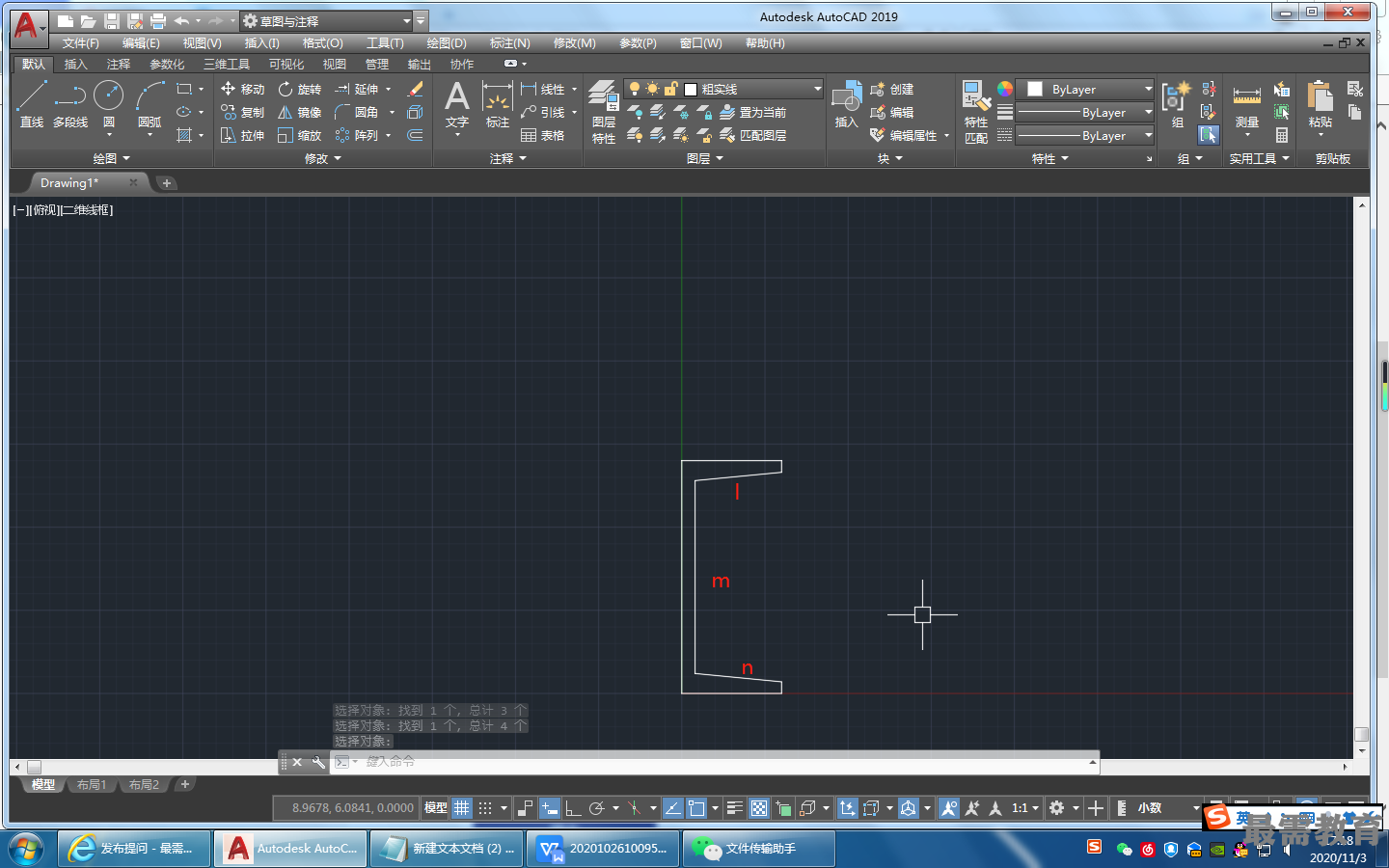

(5)单击“默认M选项卡的“修改”面板中的“圆角”按钮，对槽钢轮廓线进行倒 圆角处理，倒圆角半径为10,命令行提示与操作如下。
命令：FILLET
当前设置：模式=修剪，半径=0.0000
选择第一个对象或[放弃(U）/多段线（P)/半径(R)/修剪（T)/多个(M) ] : R
指定圆角半径 <0.0000> 10
选择第一个对象或[放弃（U)/多段线（P)/半径（R)/修剪（T)/多个(M）] : （选择图中的直线1)
选择第二个对象，或按住Shift键选择对象以应用角点或[半径（R)]:(选择图中的直线m)
命令：FILLET
当前设置：模式=修剪，半径=10.0000
选择第一个对象或[放弃（U)/多段线（P）、半径(R)/修剪（T）/多个(M)]:(选择图中的直线m)
选择第二个对象，或按住Shift键选择对象以应用角点或[半径（RH :(选择图中所示的直线n)

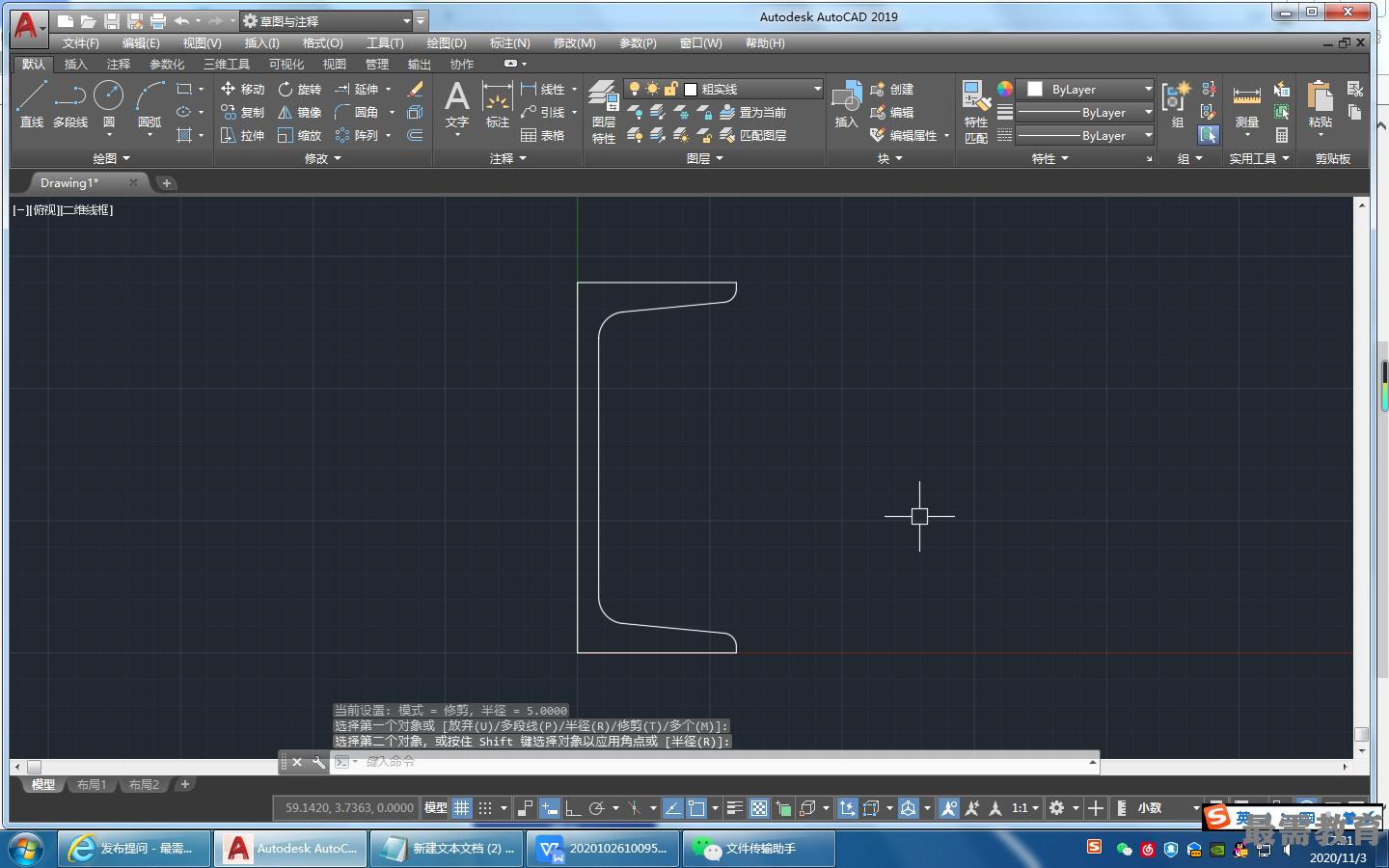

重复圆角命令，仿照步骤（5)绘制槽钢的其他圆角，结果如图所示。
