AutoCAD2019延伸命令操作步骤

(1)单击“默认”选项卡的“图层”面板中的“图层特性”按钮，弹出“图层特性管理器”选项板，新建以下两个图层。
①第一图层命名为“粗实线”图层，采用默认属性。
②第二图层命名为“虚线”图层，线型为ACAD_IS002W100,其余属性默认。

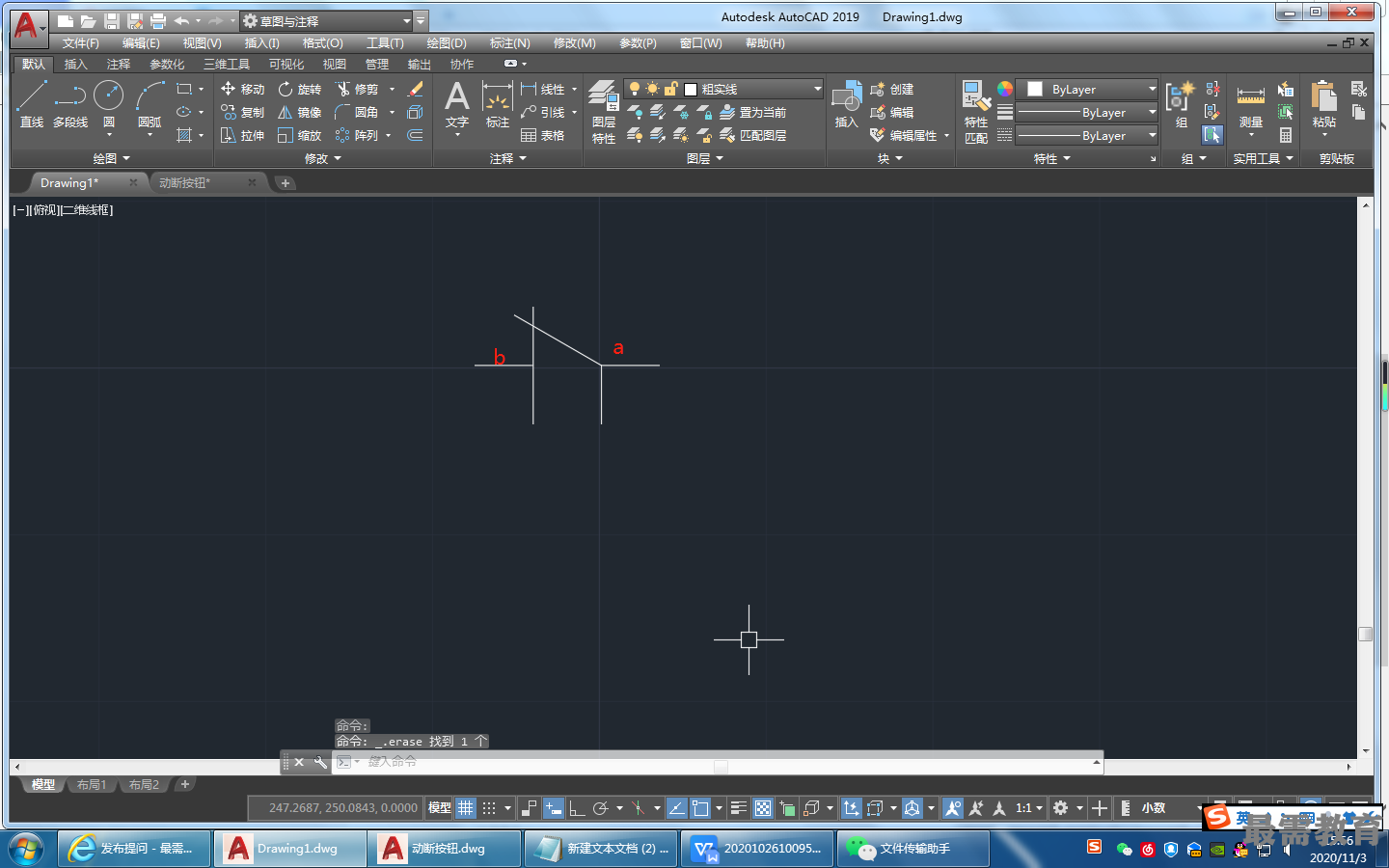

(2)将粗实线层设置为当前层。单击“默认”选项卡的“绘图”面板中的“直线”按钮，绘制初步图形，如图所示。

(3)单击“默认”选项卡的“绘图”面板中的“直线”按钮，分别以图中a点和b点为起点，竖直向下绘制长为3.5 mm的直线，结果如图所示。

(4)单击“默认”选项卡的“绘图”面板中的“直线”按钮，以图中a点为起点、b点为终点，绘制直线ab,结果如图所示。

(5)单击“默认”选项卡的“绘图”面板中的“直线”按钮，捕捉直线ab的中点， 以其为起点，竖直向下绘制长度为3.5mm的直线，并将其所在图层更改为“虚线”，如图所示。

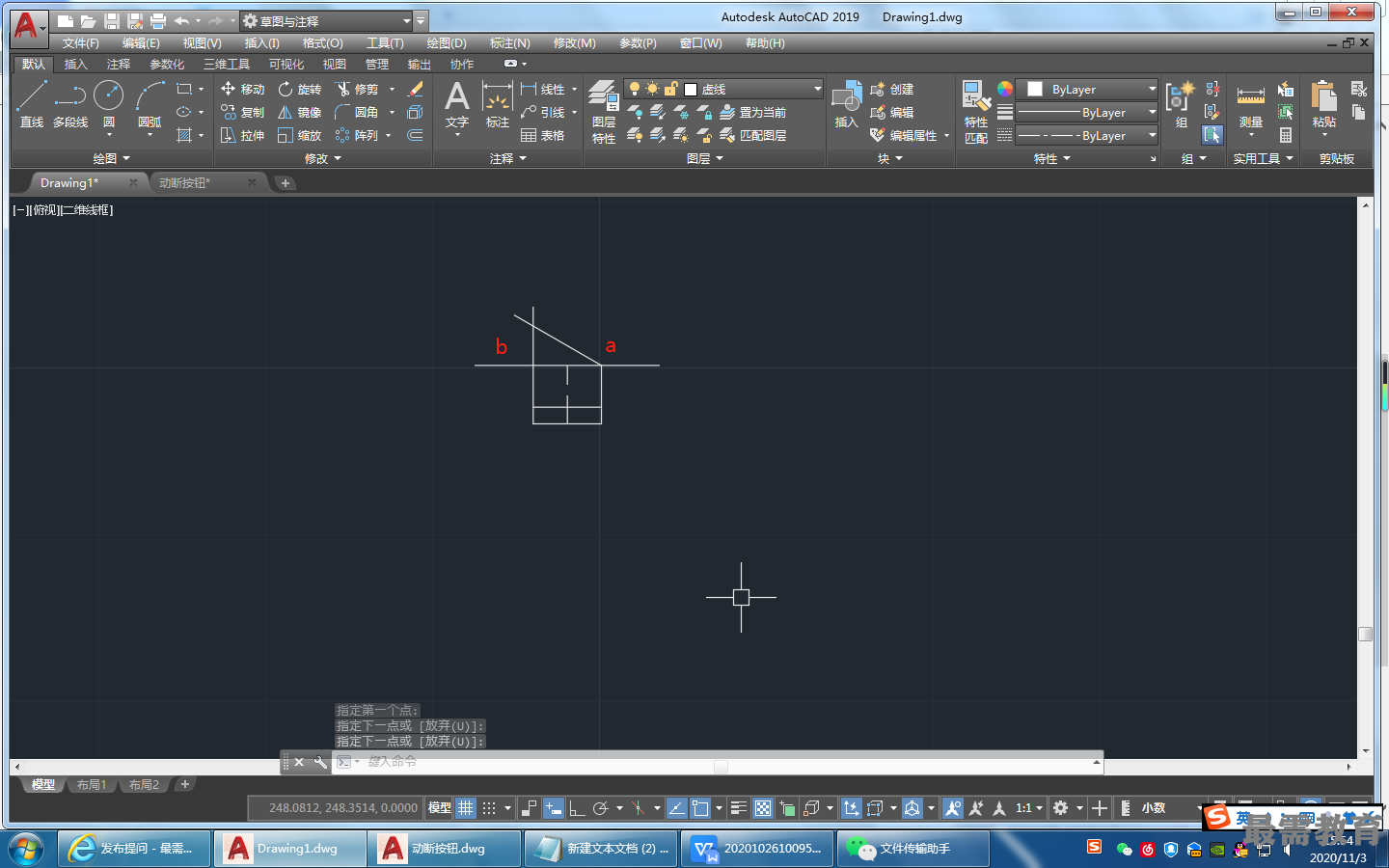

(6)单击“默认”选项卡的“修改”面板中的“偏移”按钮，以直线ab为起始边，绘制两条水平直线，偏移长度分别为2.5 mm和3.5 mm，如图所示。

(7)单击“默认”选项卡的“修改”面板中的“修剪”按钮和“删除”按钮对图形进行修剪，并删除直线ab，结果如图所示。

(8)单击“默认”选项卡的“修改”面板中的“延伸”按钮，选择虚线作为延伸的对象，将其延伸到斜线ac上，命令行提示与操作如下。
命令：_extend
当前设置：投影=UCS,边=无
选择边界的边...
选择对象或 <全部选择>:选取ac斜边
选择对象：
选择荽延伸的对象，或按住Shift键选择要修剪的对象，或[栏选(F)/窗交(C) /投影(P）/边(E）/放弃(U)]:选取虚线
选择要延伸的对象，或按住Shift键选择要修剪的对象，或[栏选(F)/窗交(C）/投影(P)/边(E）/放弃(U)] :

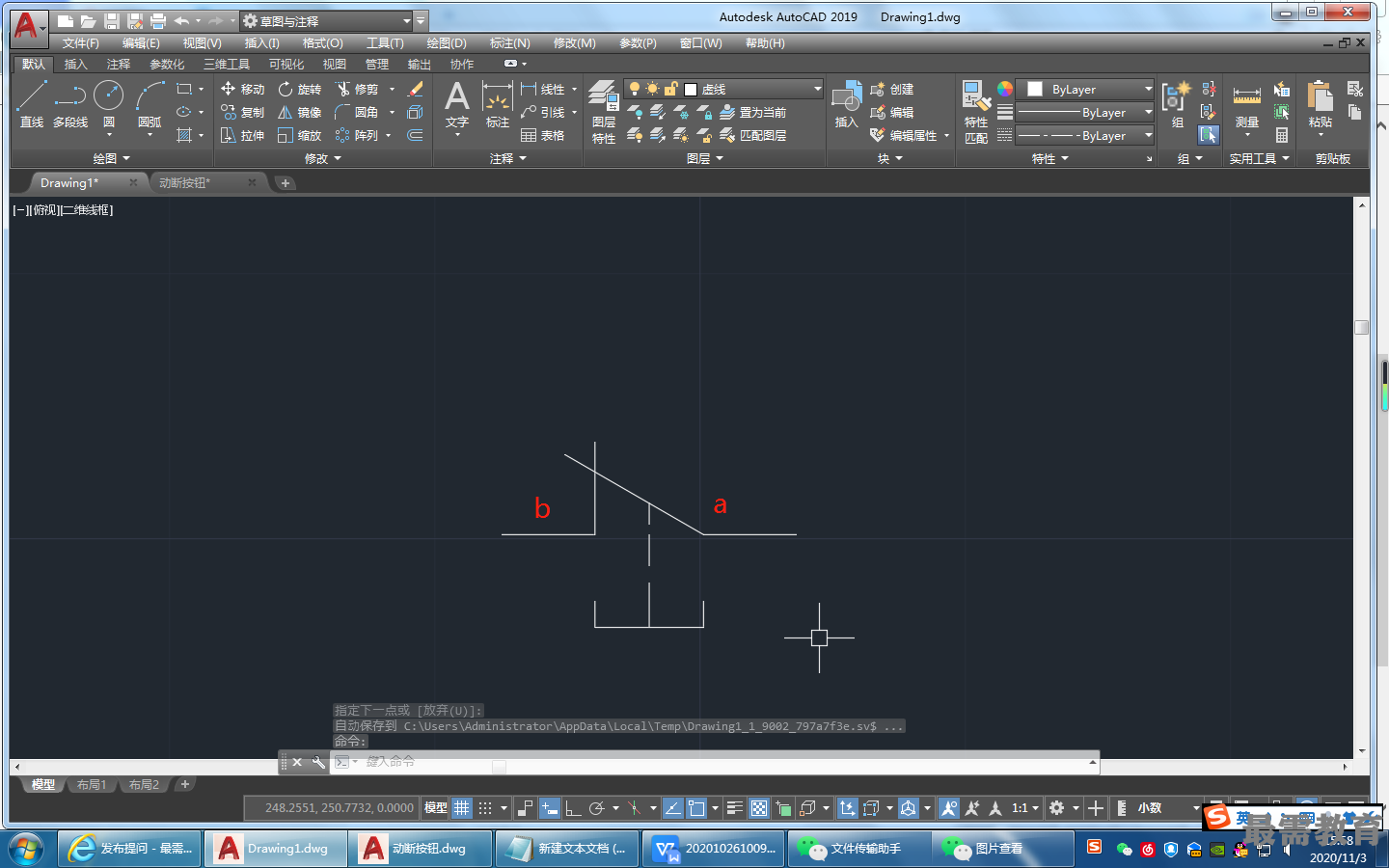

最终结果如图所示。
