修剪命令的操作步骤AutoCAD2019

(1)单击“默认”选项卡的“图层”面板中的“图层特性”按钮，弹出“图层特性管理器”选项板，新建以下两个图层。
①第一图层命名为“粗实线”图层，线宽为0.30mm,其余属性默认。
②第二图层命名为“中心线”图层，颜色为红色，线型为CENTER，其余属性默认。
(2)}将“中心线”图层设置为当前图层，单击“默认”选项卡的“绘图”面板中的“直线”按钮，分别以{ (-22.5,0), ( 22.5,0 ) }和{ ( 0,-32), ( 0,22.5 ) }为坐标点绘制两条中心线，

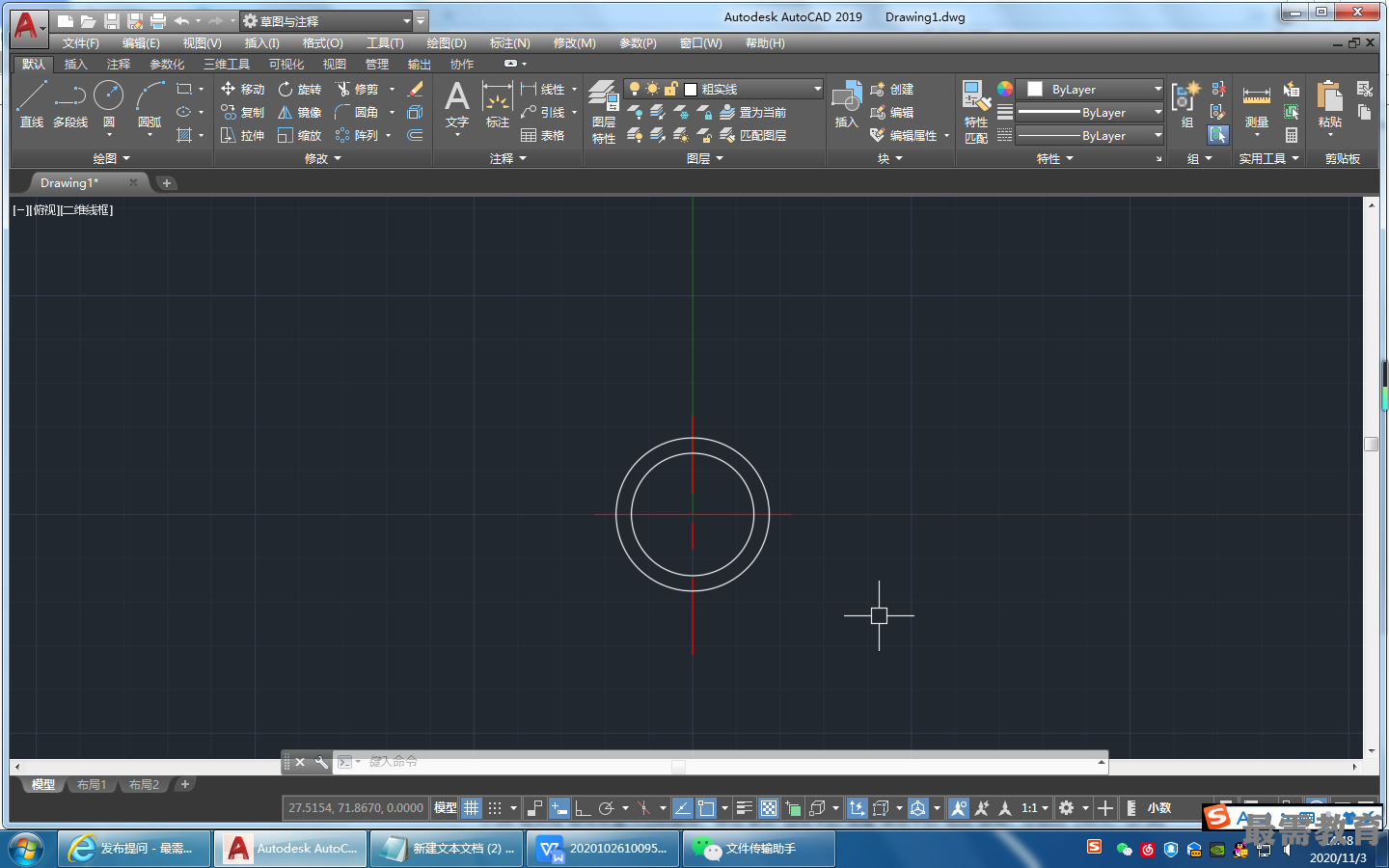

(3)将“粗实线”图层设置为当前图层。单击“默认”选项卡的“绘图”面板中的“圆”按钮，以（0,0)为圆心、14和17.5为半径绘制圆，结果如图所示。

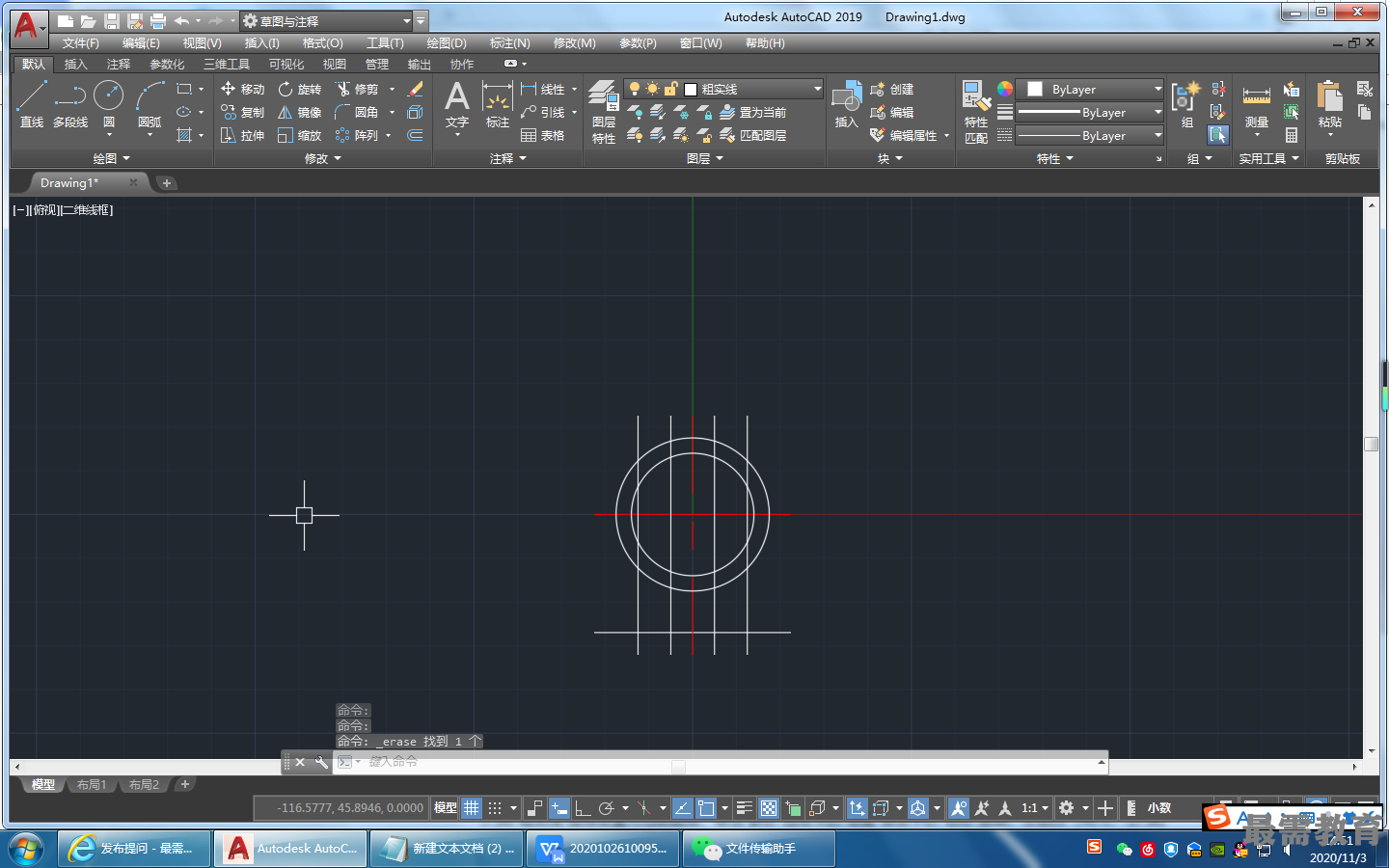

(4)单击“默认”选项卡的“修改”面板中的“偏移”按钮将坚直中心线分别向两侧偏移5和12.5;将水平中心线向下偏移27，并将偏移后的直线修改到“粗实线”层，结果如图所示。

(5)单击“默认”选项卡的“修改”面板中的“修剪”按钮，修剪轮廓，命令行提示与操作如下。
命令：_trim
当前设置:投影=UCS，边=无
选择剪切边...
选择对象<全部选择>:(选择上步偏移距离为5的两条直线）
选择对象：
选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选（F) /窗交(C) /投影（P) /边(E) /删除（R) /放弃（U)]:(选择直径为28的圆要删除的部分 )
命令：_trim
当前设呈:投影=UCS,边=无
选择剪切边...
选择对象<全部选择>:(选择上步偏移距离为12.5的两条直线 )
选择对象：
选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选（F)/窗交（C)/投影（P)/边（E)/删 除(R)/放弃(U)]:(选择直径为35的圆要删除的部分)
命令：_trim
当前设呈:投影=UCS,边=无
选择剪切边...
选择对象<全部选择>:(选择图中所有直线)
选择对象：
选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F) /窗交(C) /投影(P) /边(E) /删除(R)/放弃(U):(选择要删除的部分）

(6)将“中心线”图层设置为当前图层，单击“默认”选项卡的“绘图”面板中的“直线”按钮，分别以{(50，-20),（58，-20) }和{ (54,-16),（54，-24) }为坐标点绘制中心线。
(7)将“粗实线”图层设置为当前图层，单击“默认”选项卡的“绘图”面板中的“矩形”按钮，分别以（46.5，-27)和（76.5，17.5)为角点坐标绘制轮廓。单击“绘图”面板中的“圆”按钮，以（54，-20)为圆心、2.5为半径绘制圆。
(8)单击“默认”选项卡的“修改”面板中的“复制”按钮，将图中的圆和中心线以圆心为基点将其复制到坐标（@15,0)处。

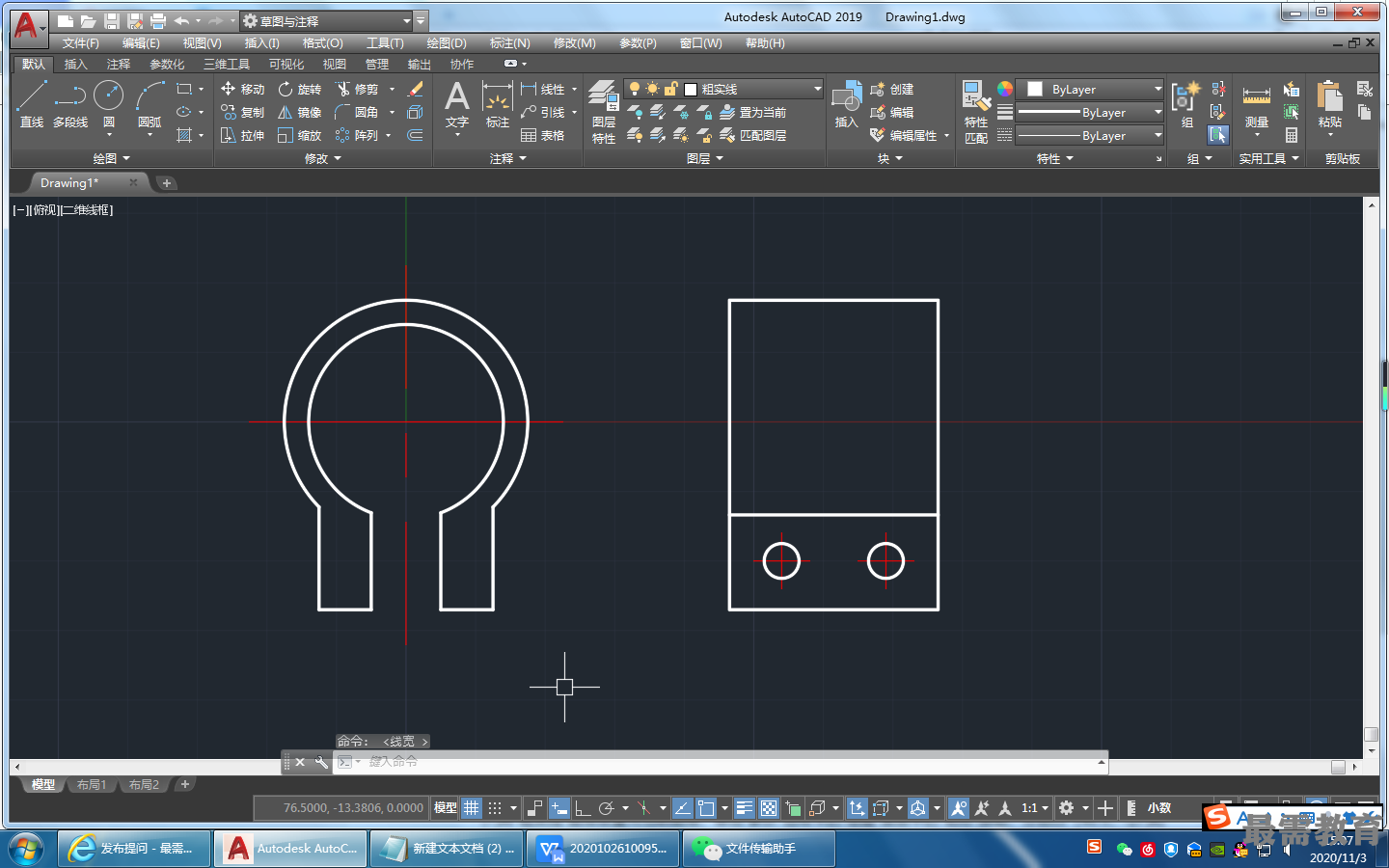

(9)单击“默认”选项卡的“绘图”面板中的“直线”按钮，根据主视图的投影补全左视图，结果如图所示。
