AutoCAD2019旋转命令的操作步骤

(1)单击“默认”选项卡的“绘图”面板中的“圆”按钮，绘制一个半径为5mm的圆，如图所示。

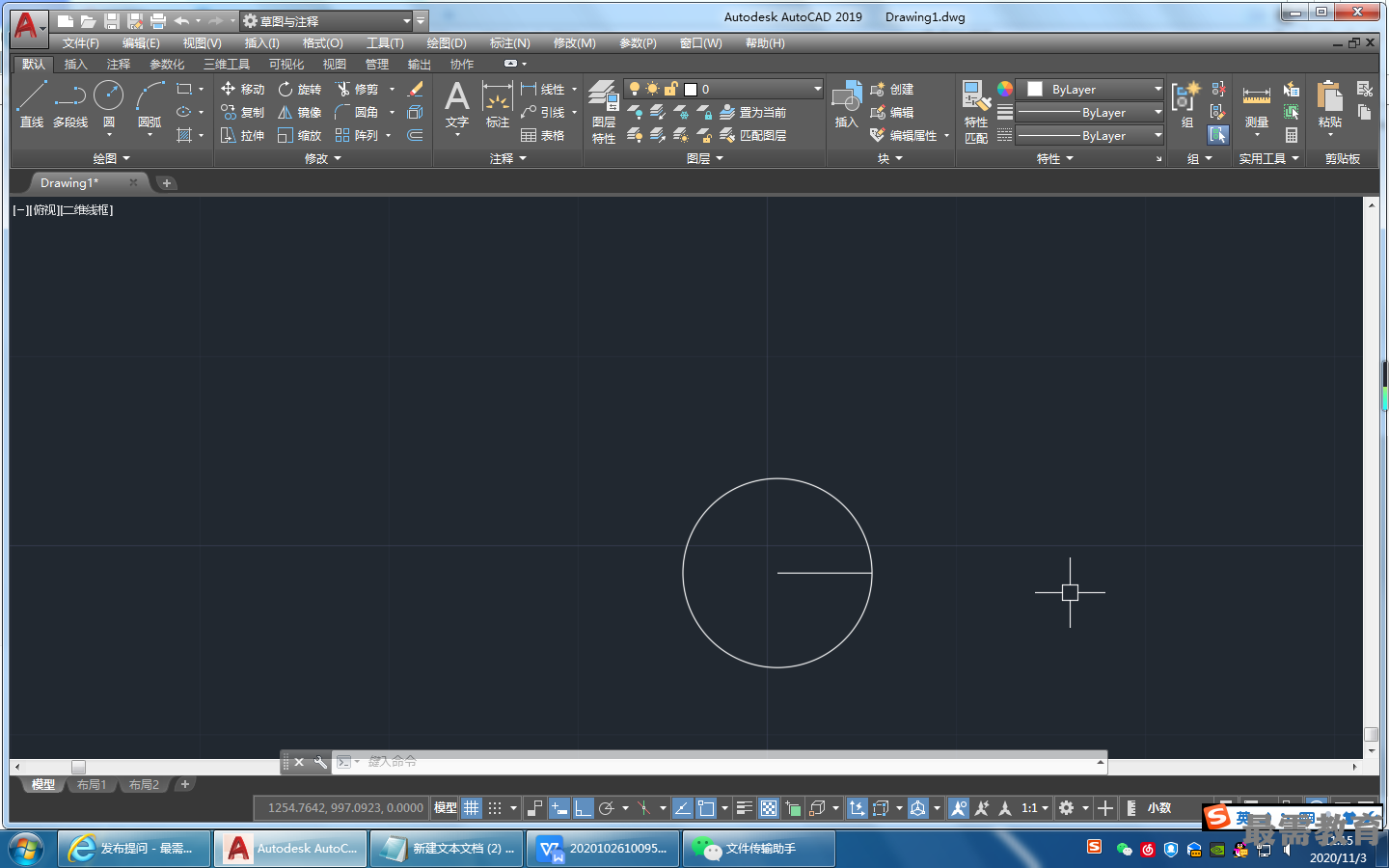

(2)单击“默认”选项卡的“绘图”面板中的“直线”按钮，打开“对象捕捉”和 “正交”功能，用鼠标左键捕捉圆心作为直线的端点，输入直线的长度为5mm，使得该直线的另外一个端点落在圆周上，如图所示

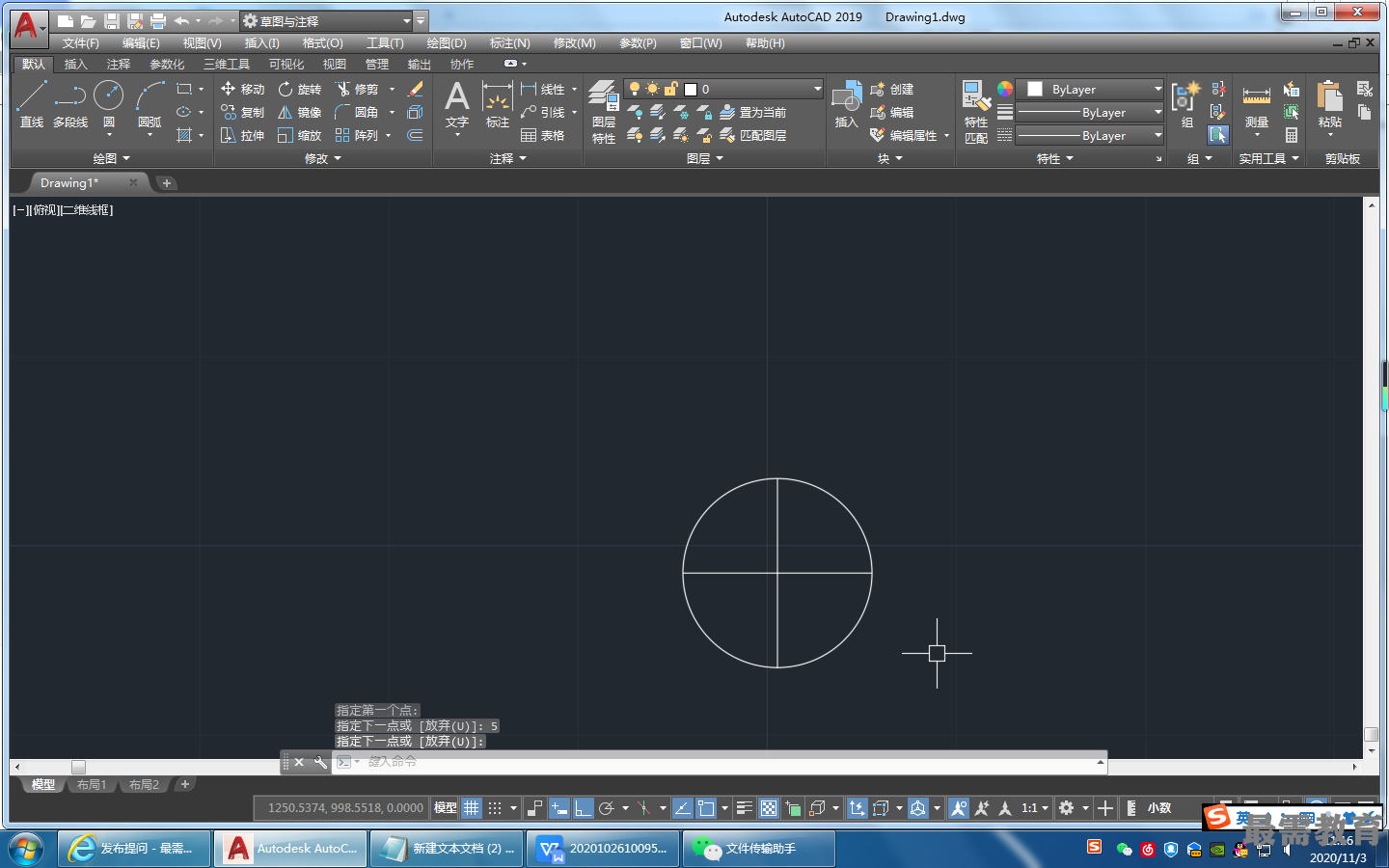

(3)按照步骤（2)中的方法，绘制另外3条正交的线段，如图所示.

(4)单击“默认”选项卡的“修改”面板中的“旋转”按钮选择圆和4条线段为旋转对象，输入旋转角度为45°，命令行提示与操作如下。
命令：_rotate
UCS当前的正角方向：ANGDIR=逆时针 ANGBASE=0
选择对象：选取圆和4条线段
选择对象：
指定基点：捕捉圆心为基点
指定旋转角度，或[复制（C) /参照（R) ] <0>: 45

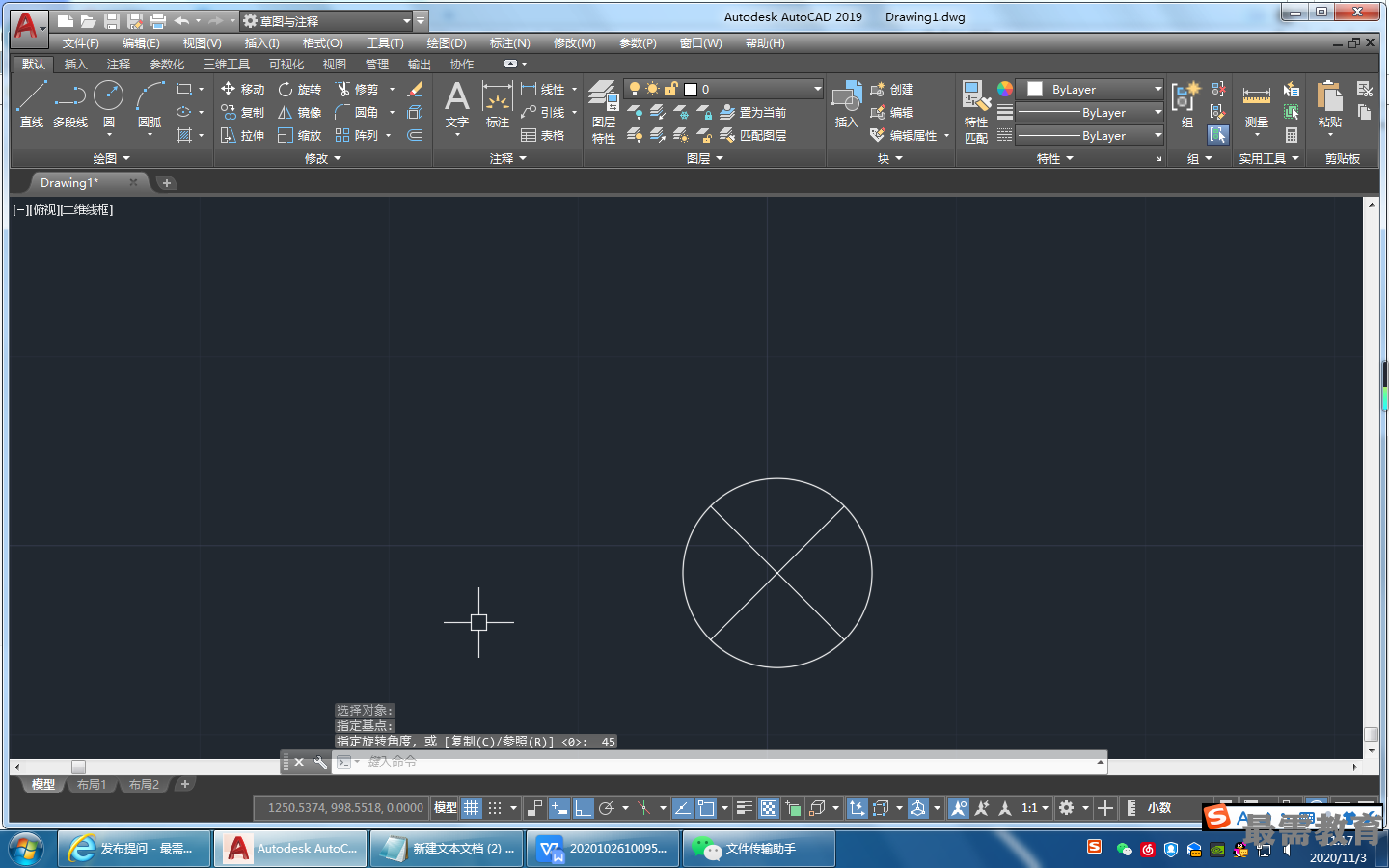

效果如图所示。
