移动命令的操作步骤AutoCAD2019

(1)单击“默认”选项卡的“绘图”面板中的“直线”按钮，绘制一条长度为27.5mm的水平直线。

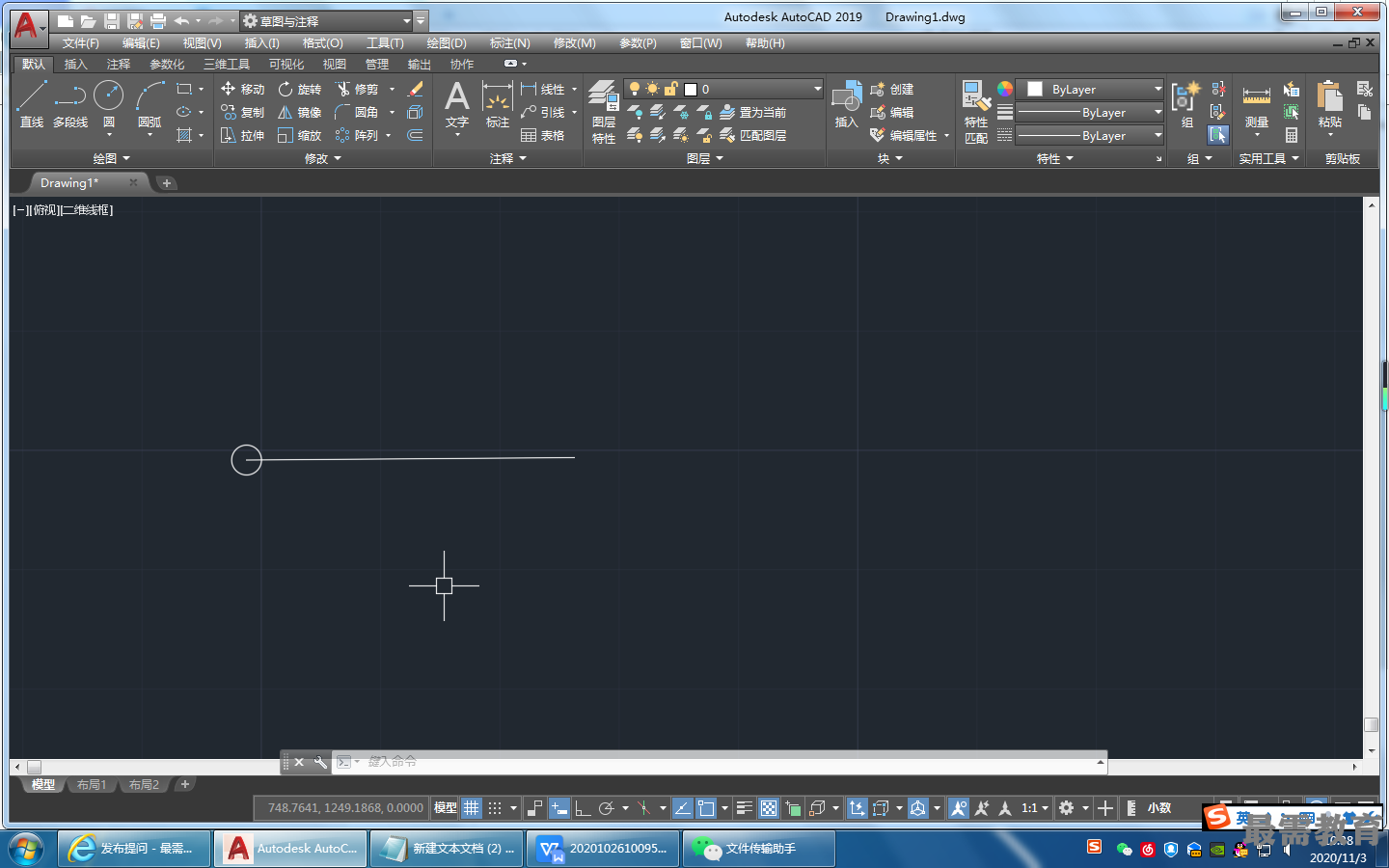

(2)单击“默认”选项卡的“绘图”面板中的“圆”按钮，捕捉直线1的左端点为圆心，绘制一个半径为1.25mm的圆，如图所示。

(3)单击“默认”选项卡的“修改”面板中的“移动”按钮，将圆向右平移6.25mm，命令行提示与操作如下。
命令：_move
选择对豪：选择圆
选择对象：
指定基点或[位移（D)] <位移>:选取圆的圆心
指定第二个点或 <使用第一个点作为位移>:@6.25

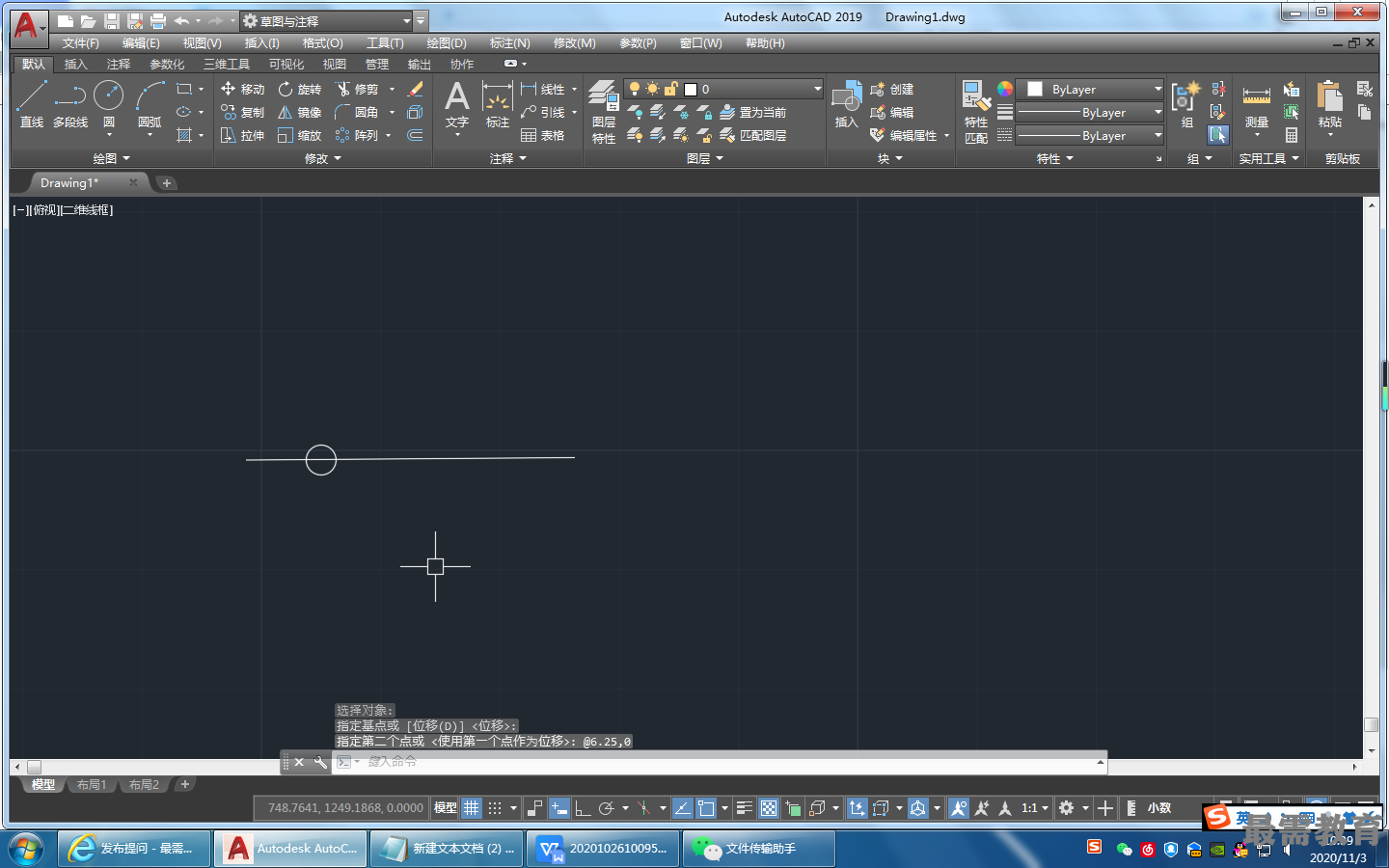

结果如图所示。

(4)单击“默认”选项卡的“修改”面板中的“矩形阵列”按钮，选择圆为阵列对象，设置行数为1、列数为7、列间距为2.5mm。命令行提示与操作如下。
命令：_arrayrect
选择对象：选取圆
选择对象：
类型=矩形 关联=否
选择夹点以编辑阵列或[关联（AS) /基点（B) /计数（COU) /间距（S) /列数（COL) /行数（R) /层数（L) / 退出<X)] <退出>:R
输入行数或[表达式（E)] <3>: 1
指定行数之间的距离或[总计（T) /表达式(E) ] <729.1578>:
指定行数之间的标髙增量或[表达式(E)] <0>:
选择夹点以编辑阵列或[关联(AS) /基点（B) /计数(COU) /间距（S) /列数（COL) /行数（R) /层数（L) / 退出（X)]〈退出>:COL
输入列数或[表达式（E)] <4>: 7
指定列数之间的距离或[总计<T) /表达式(E)]<1585.8557>: 2.5
选择夹点以编辑阵列或[关联（AS) /基点（B> /计数（COU) /间距（S> /列数(COL) /行数（R) /层数（L) / 退出（X)] <退出>:
结果如图所示。

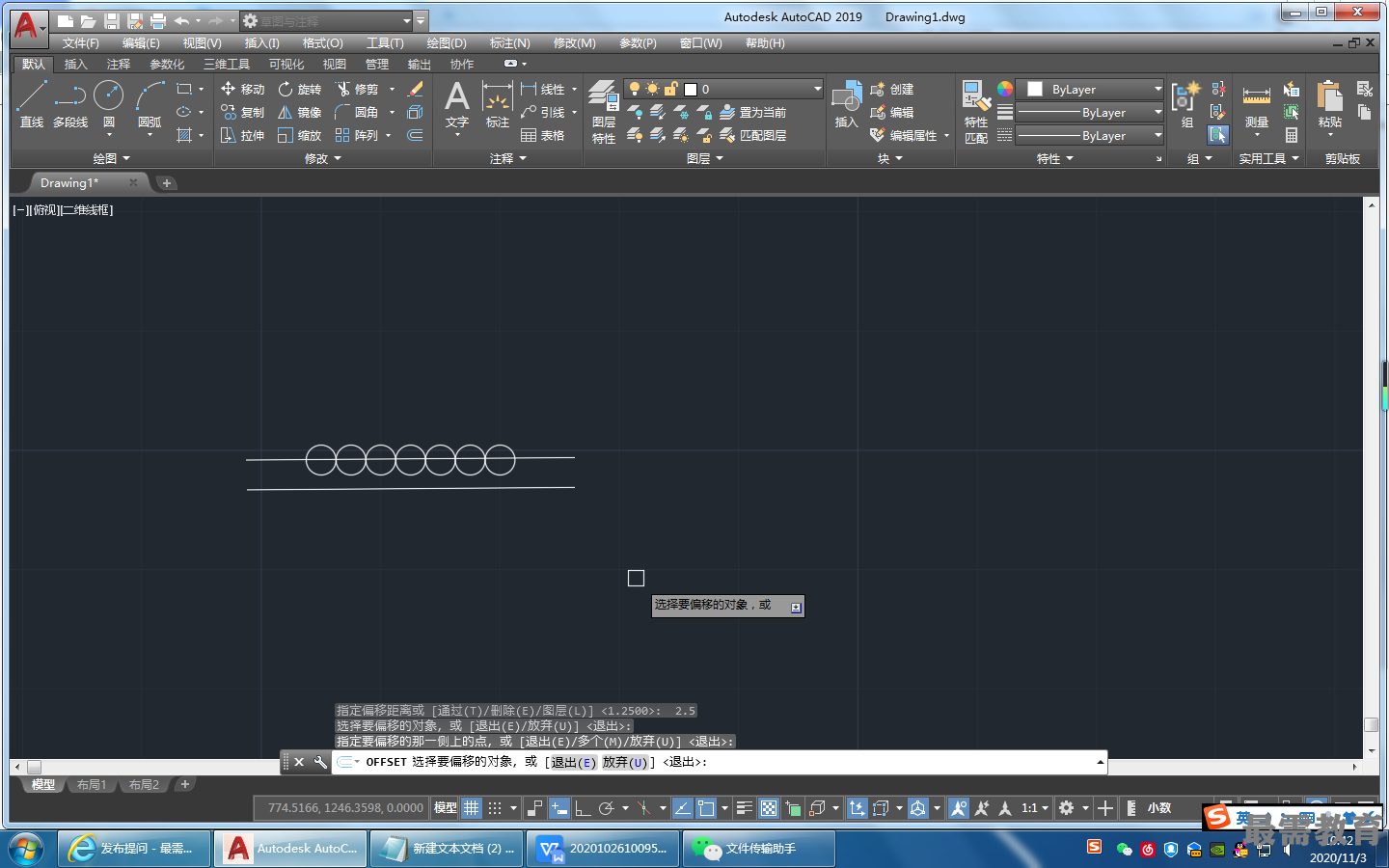

(5)单击“默认”选项卡的“修改”面板中的“偏移”按钮，将直线1向下偏移 2.5mm,效果如图所示。

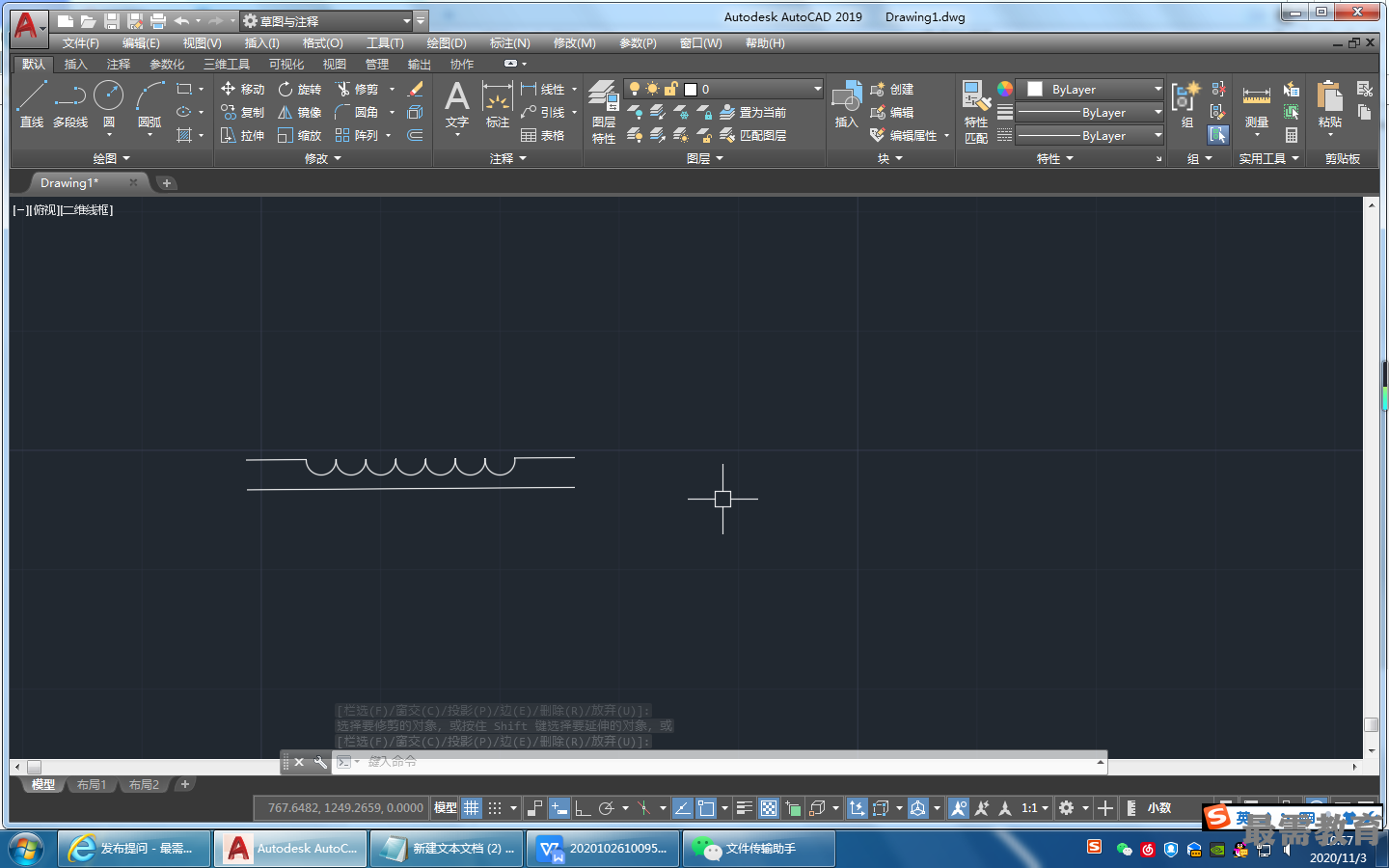

(6)单击“默认”选项卡的“修改”面板中的“修剪”按钮，修剪多佘的线段，效果如图所示。

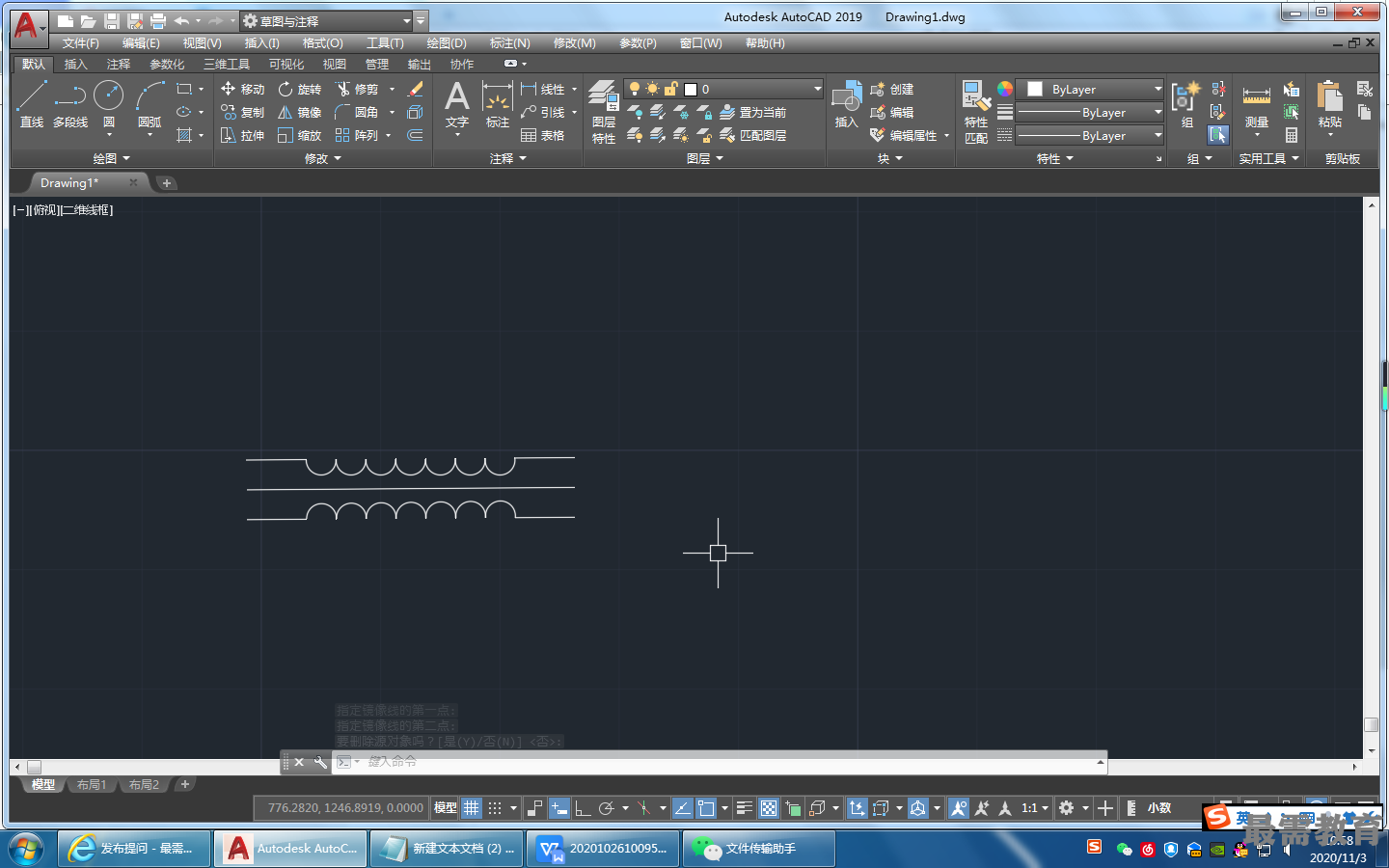

(7)单击“默认”选项卡的“修改”面板中的“镜像”按钮，以直线2为镜像线， 对直线2上侧的图形进行镜像处理，完成变压器的绘制，如图所示。
