阵列命令操作步骤AutoCAD2019

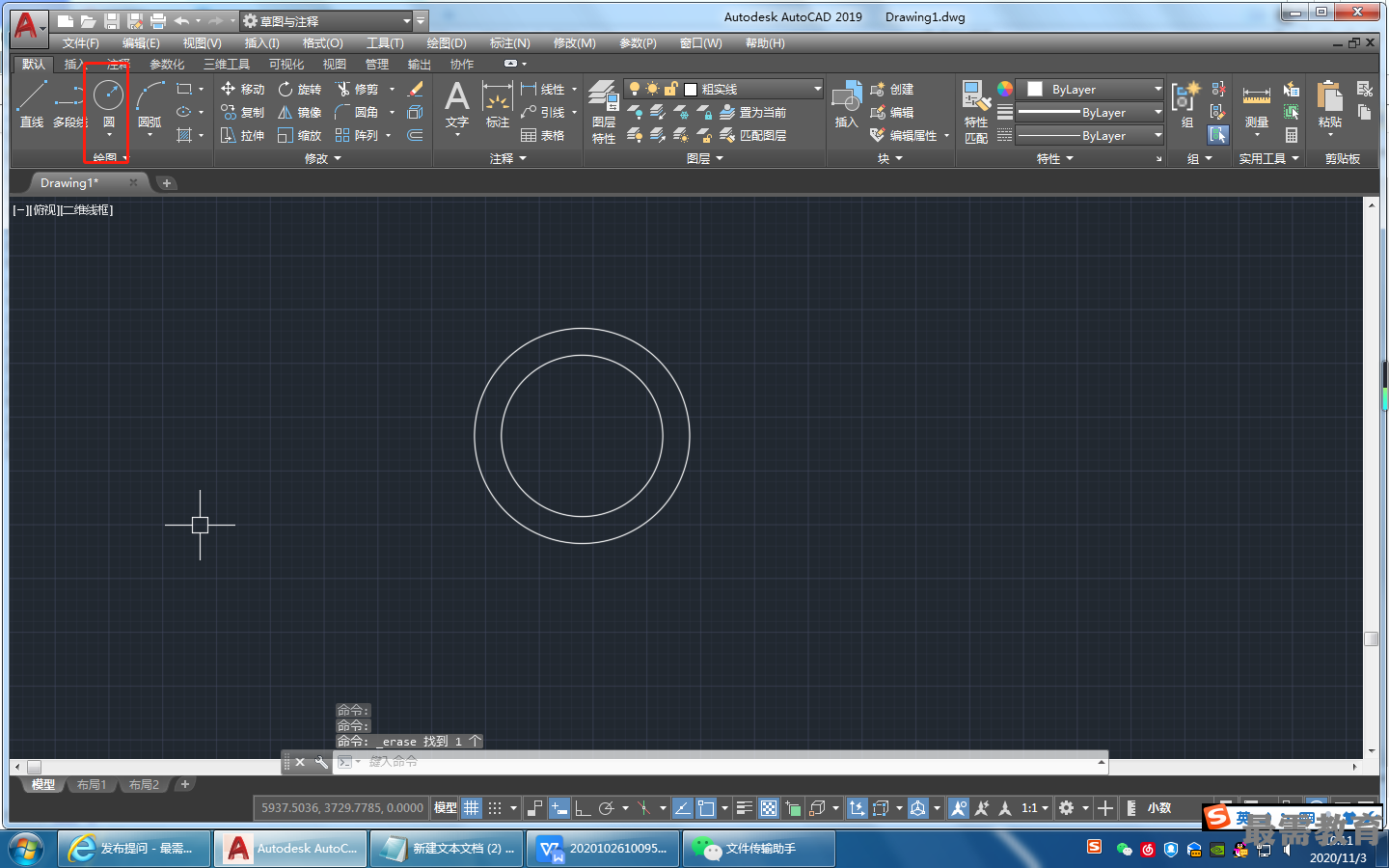

(1)单击“默认”选项卡的“绘图”面板中的“圆”按钮,在适当的位置绘制半径为100和75的同心圆,如图所示

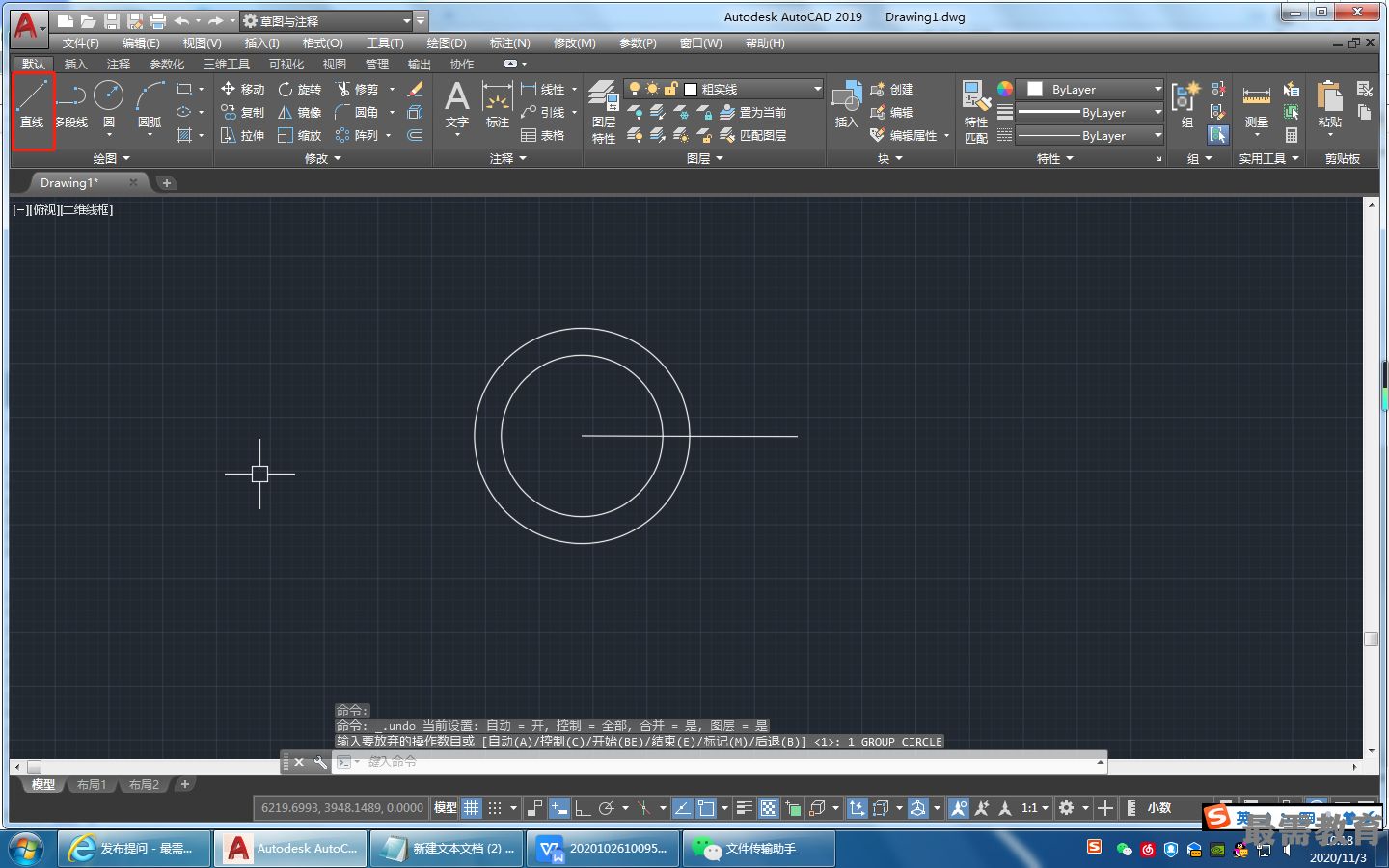

(2)单击“默认”选项卡的“绘图”面板中的“直线”按钮,以圆心为起点绘制长度为200的水平直线,如图所示

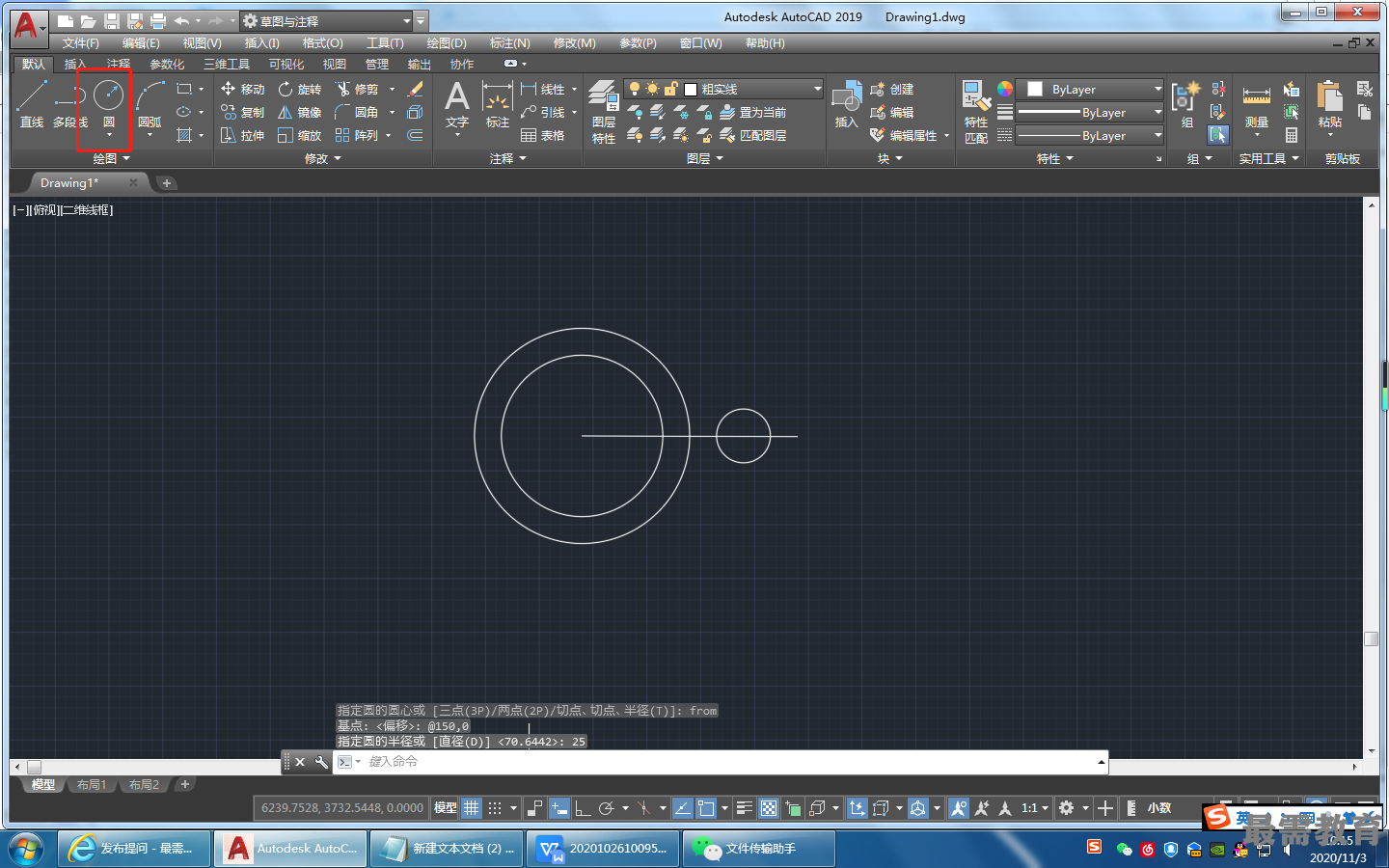

(3)单击“默认”选项卡的“绘图”面板中的“圆”按钮,在距离圆心150处绘制半径为25的圆,命令行提示与操作如下。
命令:_circle
指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]: from
基点: <偏移>:@150,0
指定圆的半径或[(直径(D)] <25.0000>: 25
结果如图所示。

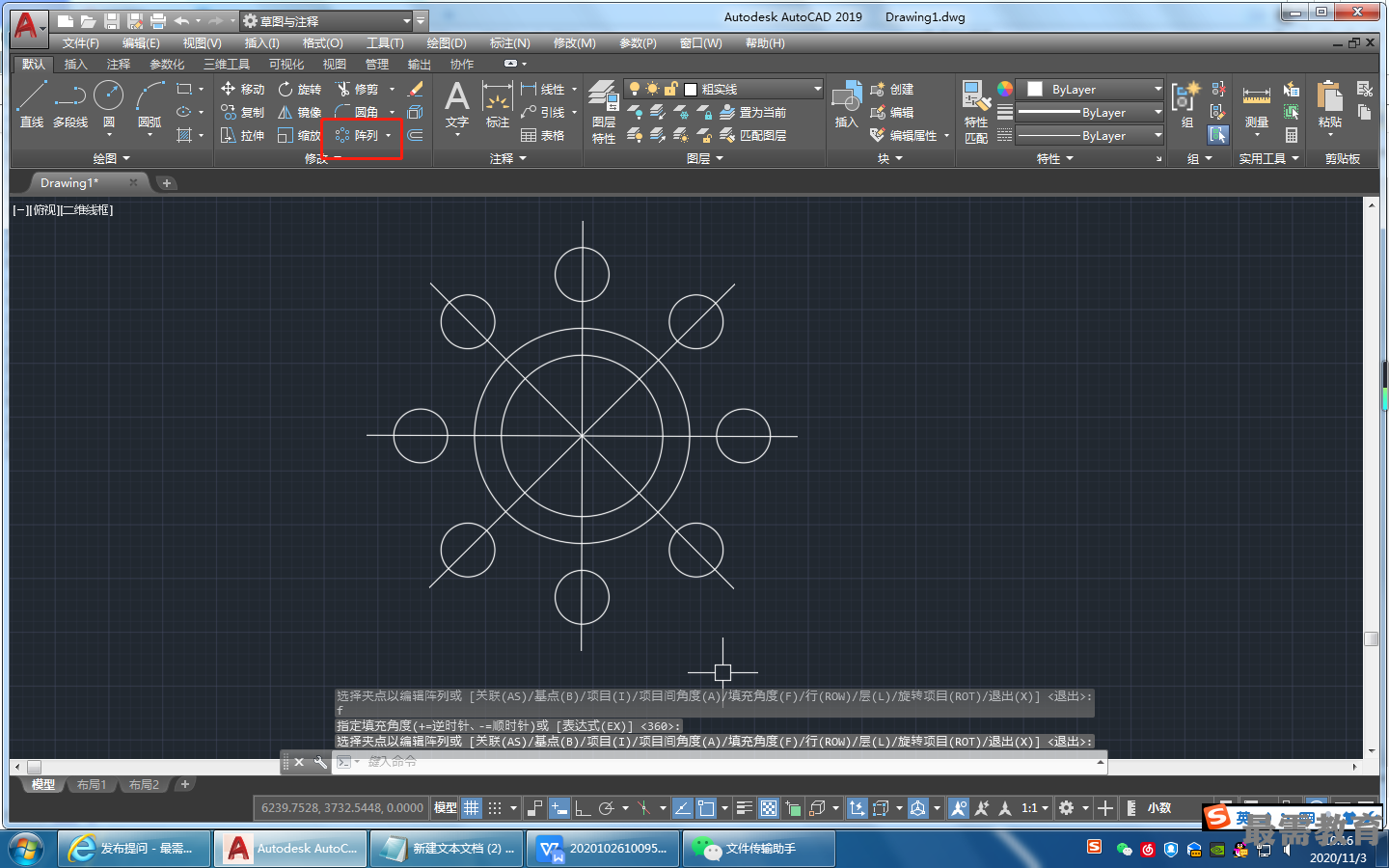

(4)单击“默认”选项卡的“绘图”面板中的“环形阵列”按钮,将直线和小圆进行环形阵列,命令行提示与操作如下。
命令: _arraypolar
选择对条:选择直线和小圆
选择对象:
类型=极轴 关联=否
指定阵列的中心点或[基点(B) /旋转轴(A)]:选取同心圆的圆心
选择夹点以编辑阵列或[关联(AS) /基点(B) /项目(I)/项目间角度(A)/填充角度(F)/行(ROW) /层 (L) /旋转项目(ROT) /退出(X)] <退出>:I
输入阵列中的项目数或[表达式(E)] <6>: 8
选择夹点以编辑阵列或[关联(AS) /基点(B) /项目(I) /项目间角度(A) /填充角度(F) /行(ROW) /层 (L) /旋转项目(ROT) /退出(X)] <退出>:F
指定填充角度(+=逆时针、-=顺时针)或[表达式(EX) <360>:
选择夹点以编辑阵列或[关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW) /层(L) /旋转项目(ROT) /退出(X)] <退出〉:
