偏移命令的操作步骤AutoCAD2019

(1)单击“默认”选项卡的“图层”面板中的“图层特性”按钮，打开“图层特性管理器”选项板，新建以下3个图层。
①第一图层命名为“轮廓线”图层，线宽为0.30mm，其余属性默认。
②第二图层命名为“中心线”图层，颜色为红色，线型为CENTER，其余属性默认。
③第三图层命名为“剖面线”图层，颜色设为蓝色，其余属性默认。
(2)将“中心线”图层设置为当前图层。单击“默认”选项卡的“绘图”面板中的“直线”按钮，以{ (-23,0), (23,0) }为坐标点绘制一条水平直线。

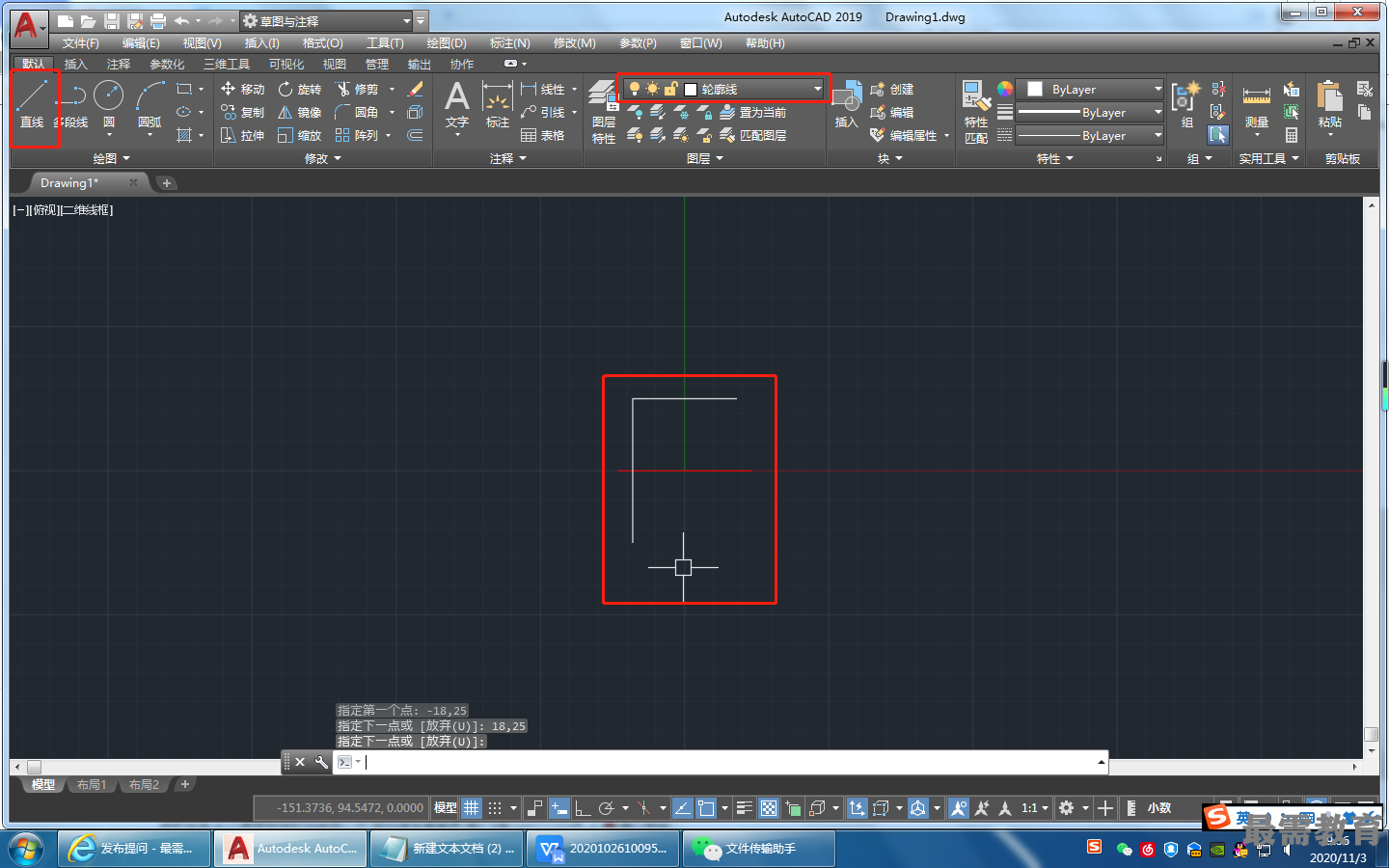

(3)将“轮廓线”图层设置为当前图层。单击“默认”选项卡的“绘图”面板中的“直线”按钮,以{(-18，-25)，（-18,25)}为坐标点绘制一条水平直线，以{(-18,25),( 18,25)} 为坐标点绘制一条水平直线，效果如图所示。

(4)单击“默认”选项卡的“修改”面板中的“偏移”按钮，将水平直线向下偏移，偏移距离分别为10、40和50;重复“偏移”命令，将竖直直线向右偏移，偏移距离为 36。命令行提示与操作如下。
命令：_offset
当前设置：刪除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或[通过（T)/删除(E)/图层（L) ] <0.0000>:10
选择要偏移的对象，或[退出（E)//放弃(U)] <退出>:选择水平直线
指定要偏移的那一侧上的点，或[退出（E)/多个(M)/放弃(U)] < 退出 >:选择水平直线下侧一点
命令：_offset
当前设置：删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或[通过（T) /删除（E) /图层（L) ] <0.0000>:40
选择要偏移的对象，或[退出（E)//放弃(U)]〈退出>:选择水平直线
指定要偏移的那一侧上的点，或[退出（E)/多个(M)/放弃(U)] <退出>:选择水平直线下侧一点
命令：_offset
当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或[通过(T) /删除(E) /图层(L) ] <0.0000>: 50
选择要偏移的对象，或[退出（E) //放弃(U)〈退出>:选择水平直线
指定要偏移的那一侧上的点，或[退出（E)/多个(M)/放弃(U)] <退出>:选择水平直线下侧一点
命令.：_offset
当前设罝：删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或[通过(T)/删除(E)/图层(L) ] <0.0000>:36
选择要偏移的对象，或[退出(E)//放弃(U)]〈退出>:选择竖直直线
指定要偏移的那一侧上的点，或[退出（E) /多个(M）/放弃（U)]〈退出>:选择竖直直线右侧一点

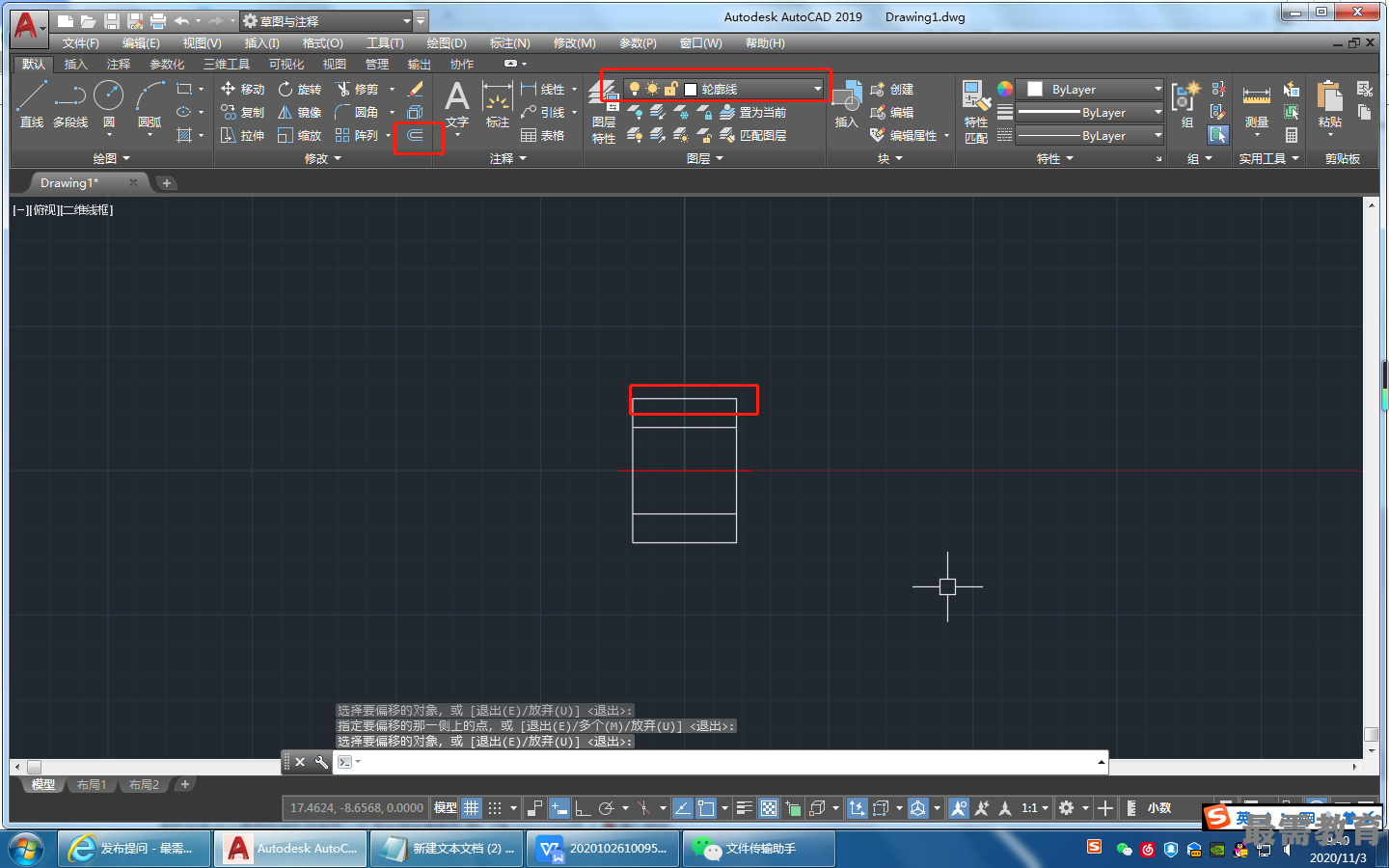

结果如图所示。

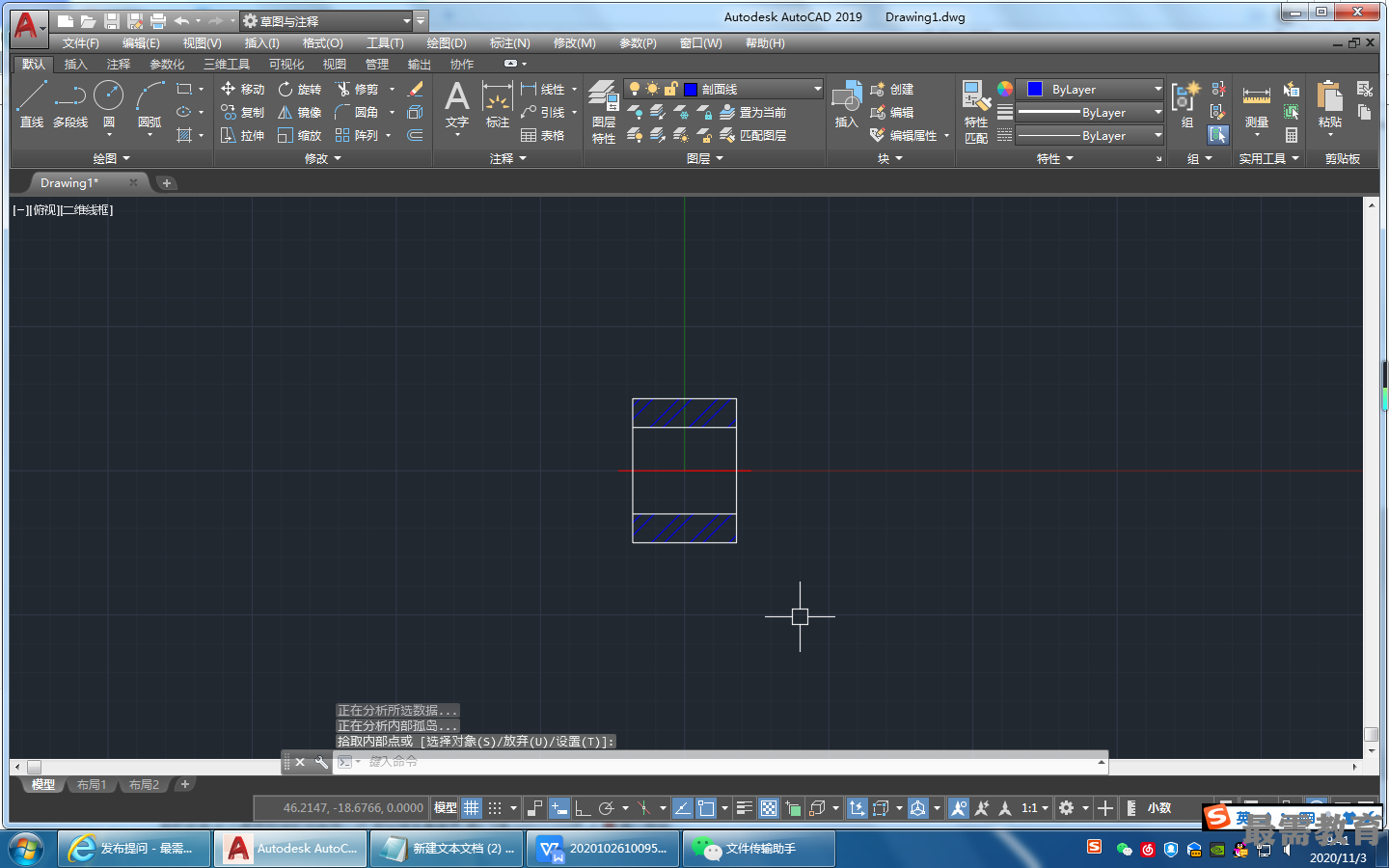

(5)将“剖面线”图层设置为当前图层，单击“默认”选项卡的“绘图”面板中的“图案填充”按钮，打开“图案填充创建”选项卡，选择ANSI31图案，其他釆用默认设置， 对上下两个区域进行图案填充，最终完成滚轮的绘制，效果如图所示。
