AutoCAD2019镜像命令操作步骤

(1)单击“默认”选项卡的“图层”面板中的“图层特性”按钮，弹出“图层特性管理器”选项板，新建以下两个图层。
①第一图层命名为“粗实线”图层，线宽为0.30mm，其余属性默认。
②第二图层命名为“中心线”图层，颜色为红色，线型为CENTER,其余属性默认。

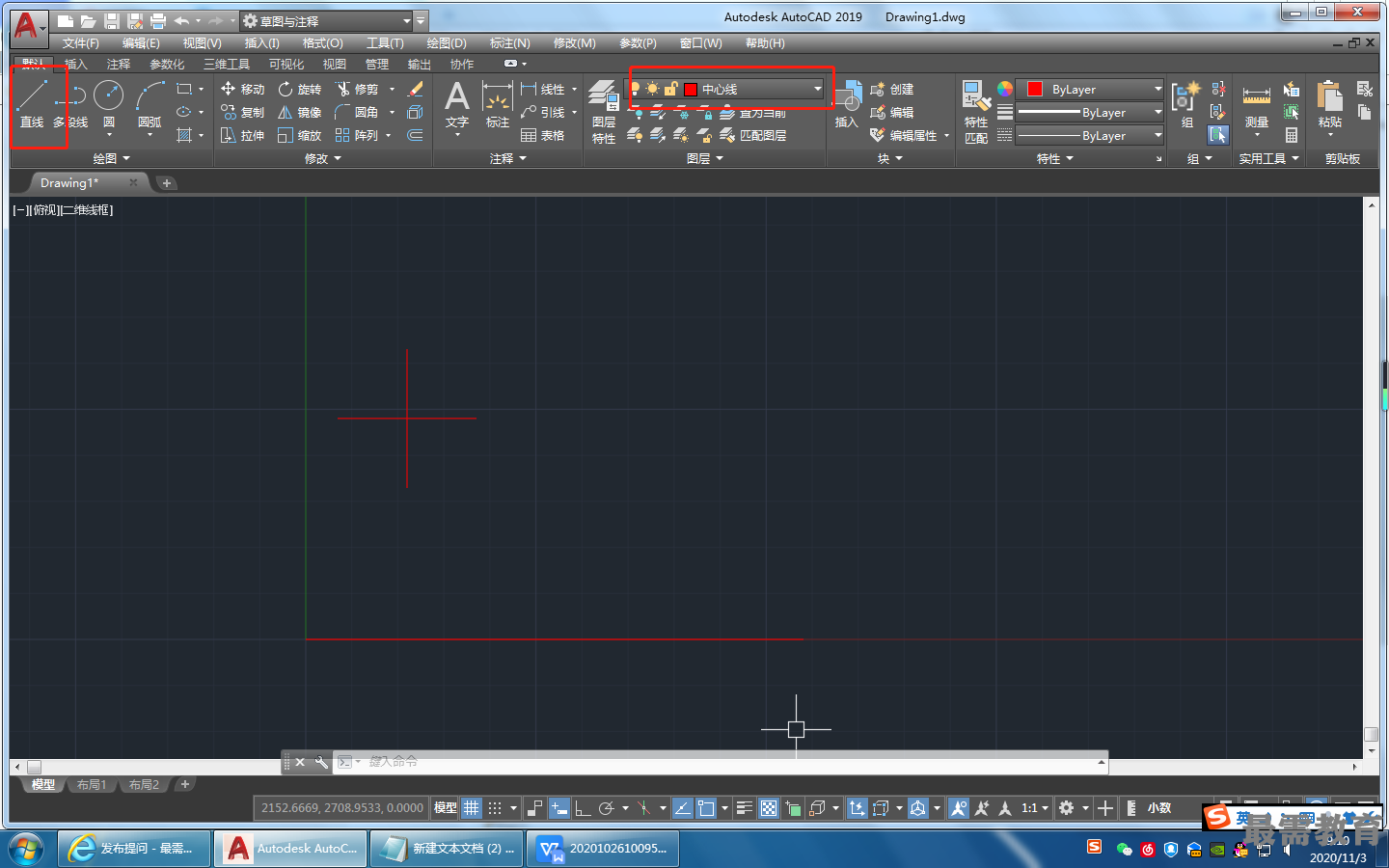

(2)将“中心线”图层设置为当前图层。单击“默认”选项卡的“绘图”面板中的“直线”按钮，在屏幕上绘制两条水平中心线和一条竖直中心线，端点坐标分别为{(0,0)，(108,0)}{( 7,48 ), (37,48)}{(22,33), (22,63)},效果如图所示。

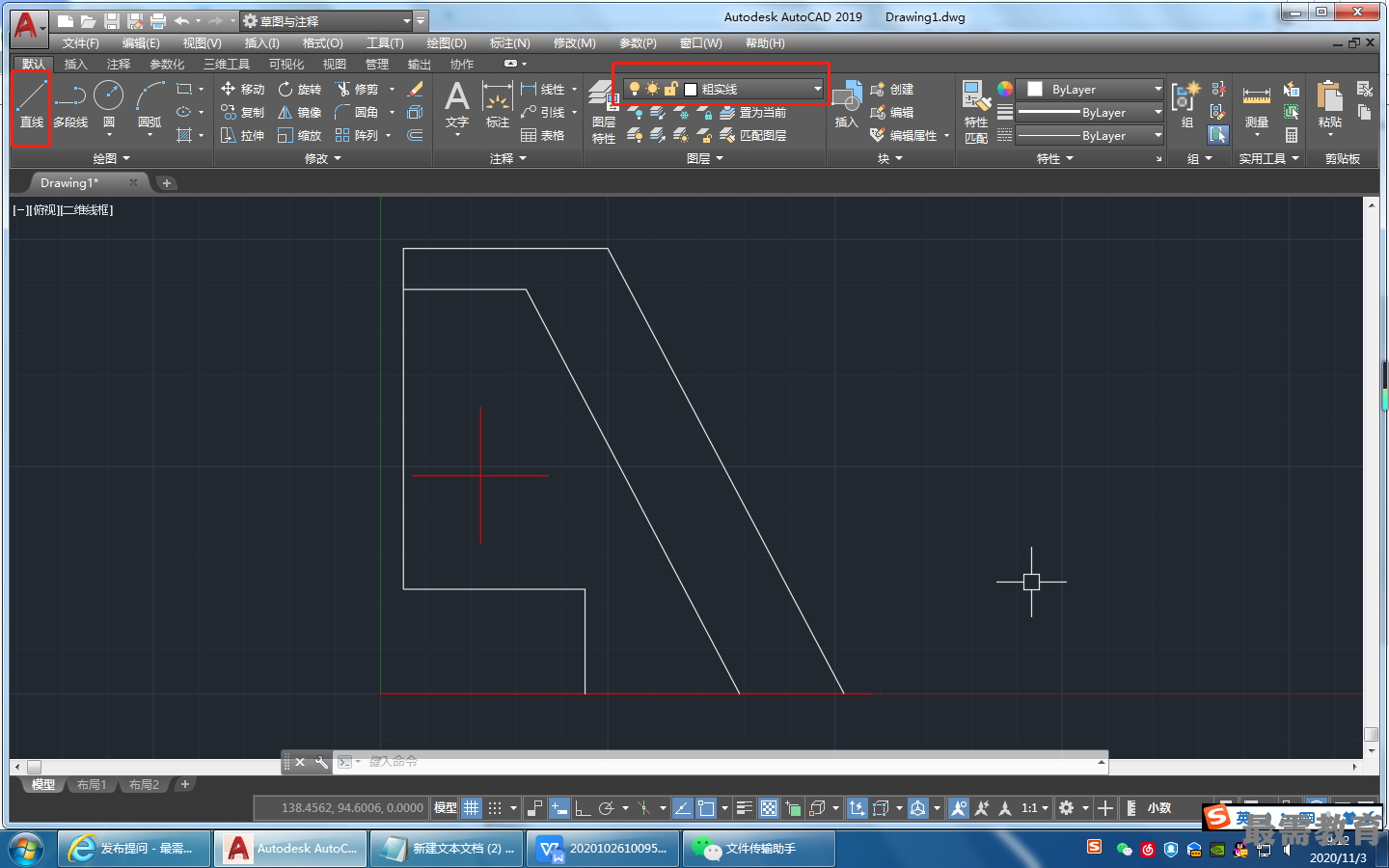

(3)将“粗实线”图层设置为当前图层。单击“默认”选项卡的“绘图”面板中的“直线”按钮，绘制直线，点坐标分别为{ (45,0 )，(@0,23), (@-40,0)，(@0,75)，( @45,0 ),(@52,-98 ) }{ (5,89), (@27,0)，( @47 -89 ) },效果如图所示.

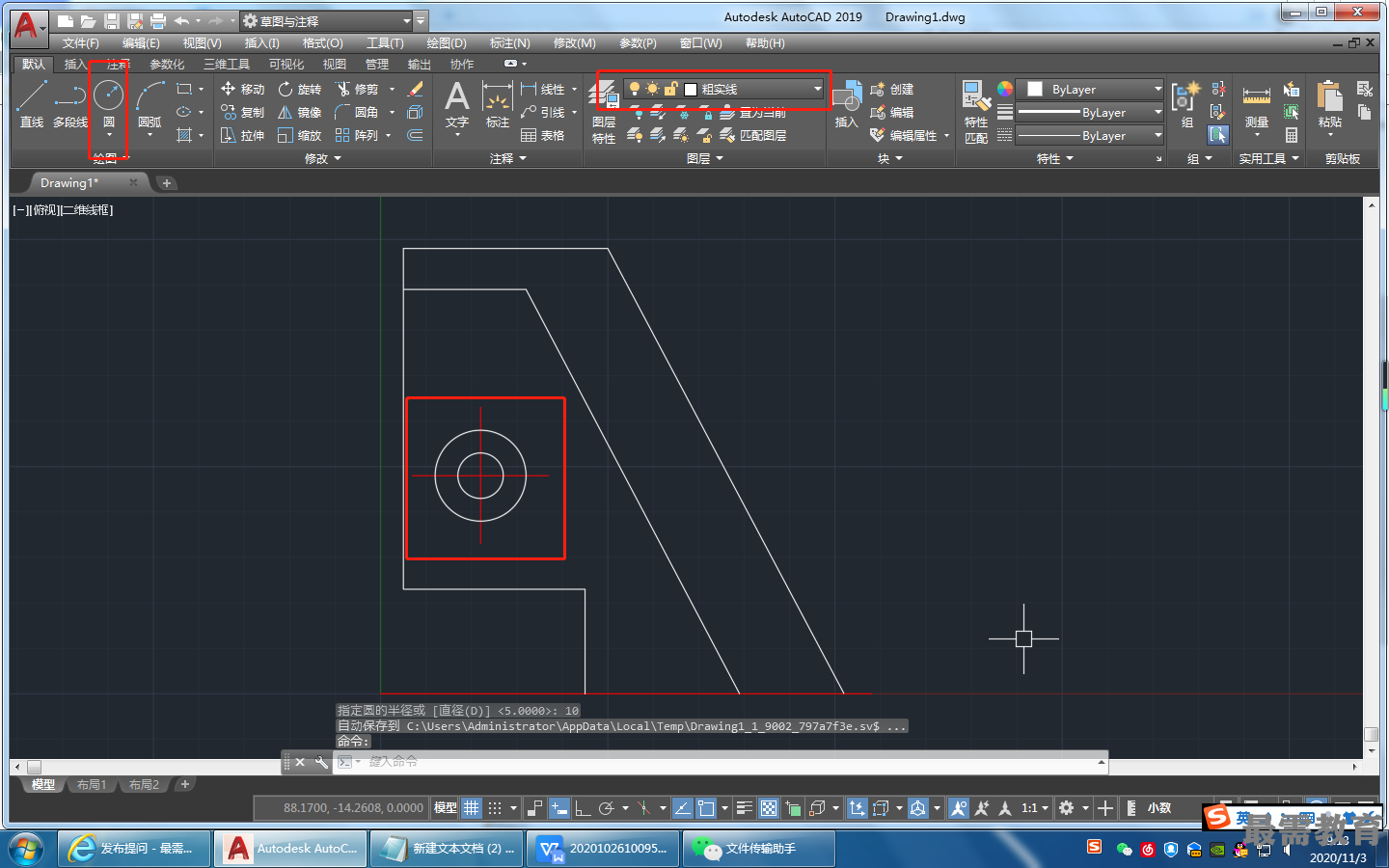

(4)单击“默认”选项卡的“绘图”面板中的“圆”按钮,绘制圆心坐标为 (22,48 )、半径分别为5和10的圆，效果如图所示。

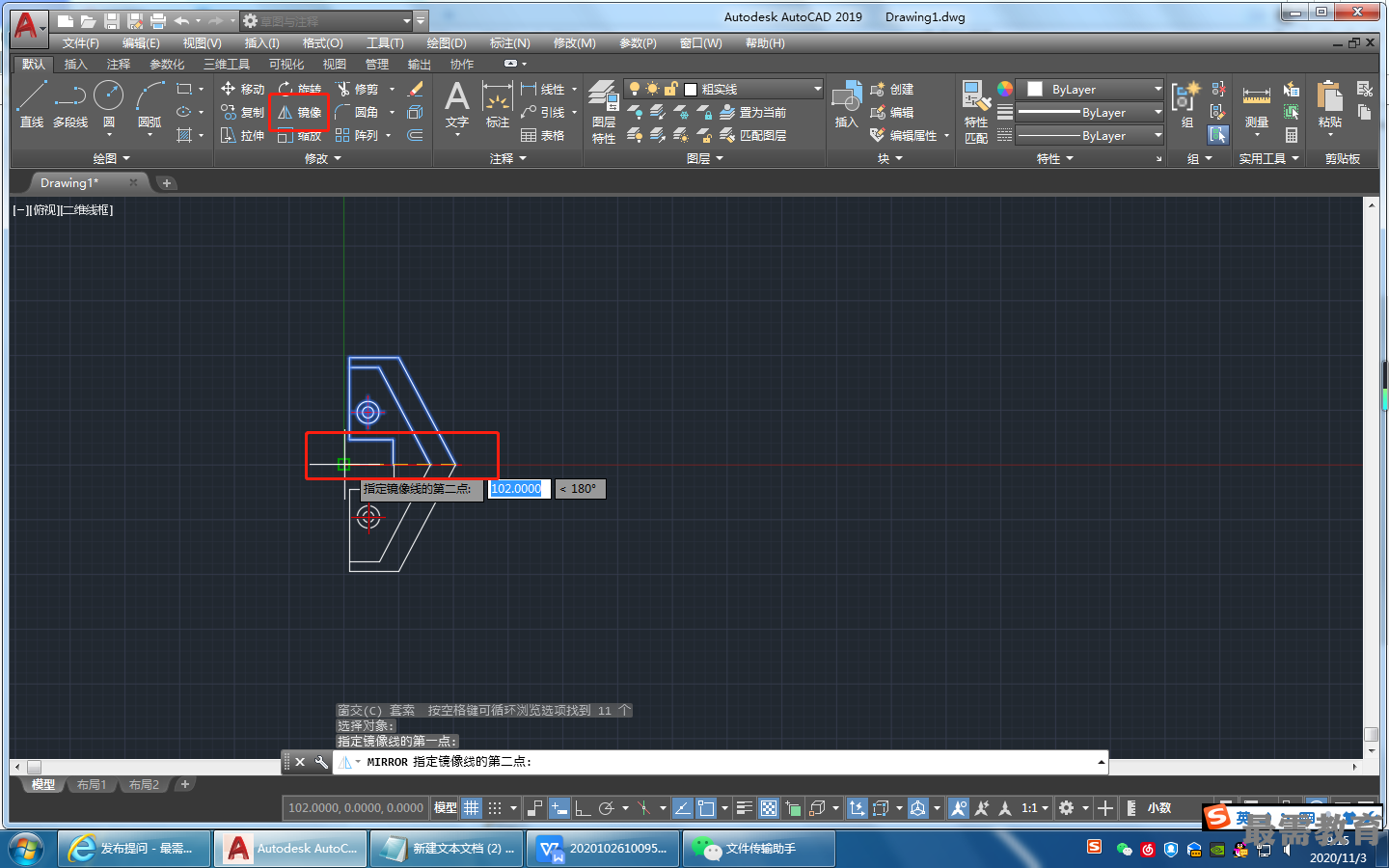

(5)单击K默认”选项卡的“修改”面板中的“镜像”按钮，以水平中心线为对称线镜像刚绘制的切线，命令行提示与操作如下。
命令：—mirror
选择対秦：（较长水平中线上边的所有图形)
指定镜像线的第一点：（选择较长水平中心线的左端点）
指定镜像线的第二点：（选择较长水平中心线的右端点）
要删除源对象吗？[是（Y)/否（N）]<否>:n

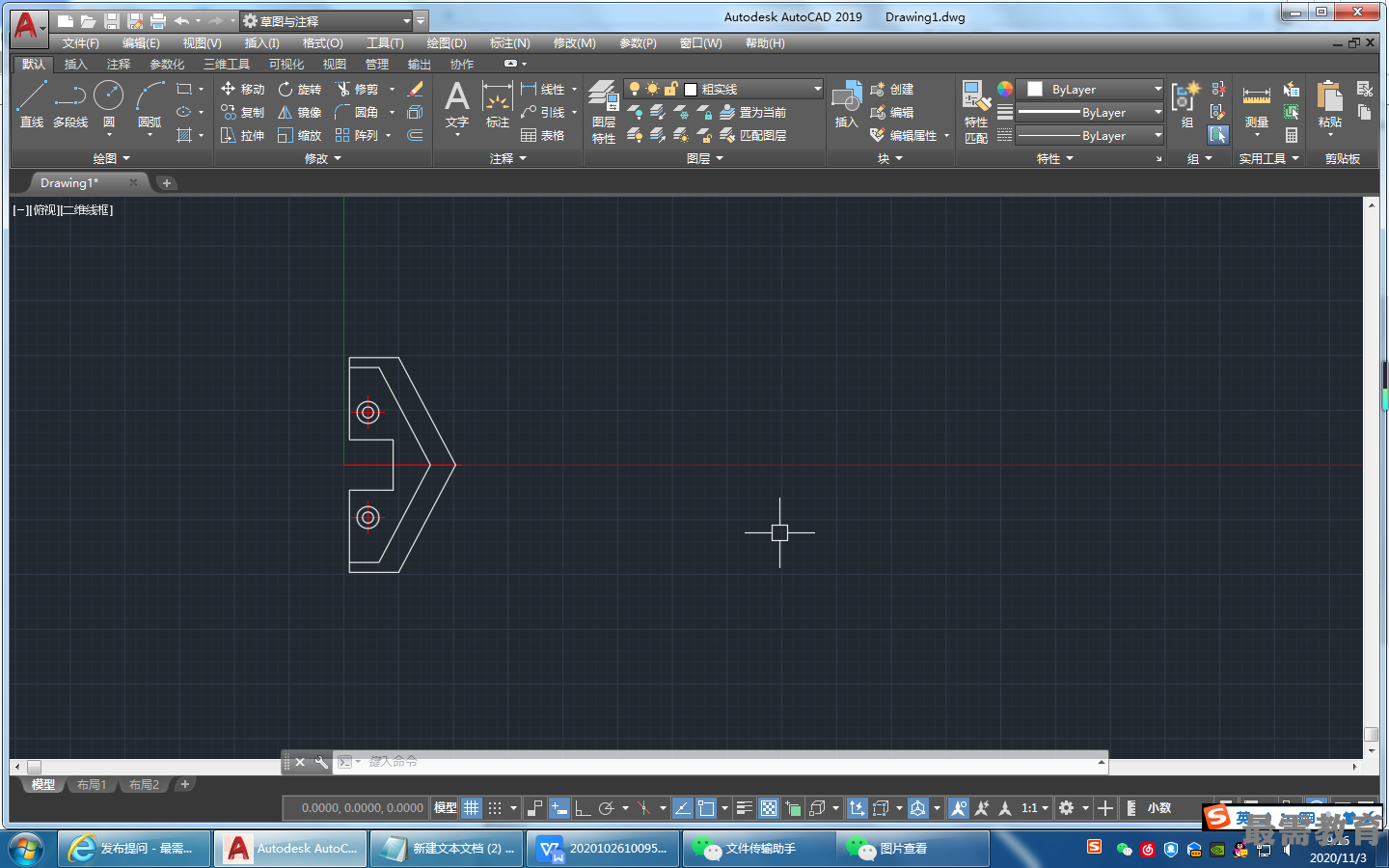

镜像效果如图所示。
