AutoCAD2019——绘制多线操作步骤

(1)选择菜单栏中的“绘图”>“多线”命令，绘制240墙体，命令行提示与操作如下。
命令：_mline
当前设置：对正=无，比例=1.00,样式= 240墙
指定起点或[对正(J)/比例（S)/样式（ST)]: S
输入多线比例<1:00>:
当前设置：对正=无，比例=1.00,样式= 240墙
指定起点或[对正（J)/比例（S)/样式（ST)] : J
输入对正类型[上（T) /无（Z) /下（B)] <无>:Z
当前设置：对正=无，比例=1.00，样式= 240墙
指定起点或[对正（J)/比例（S) /样式（ST)]:在绘制的辅助线交点上指定一点
指定下一点：在绘制的辅助线交点上指定下一点

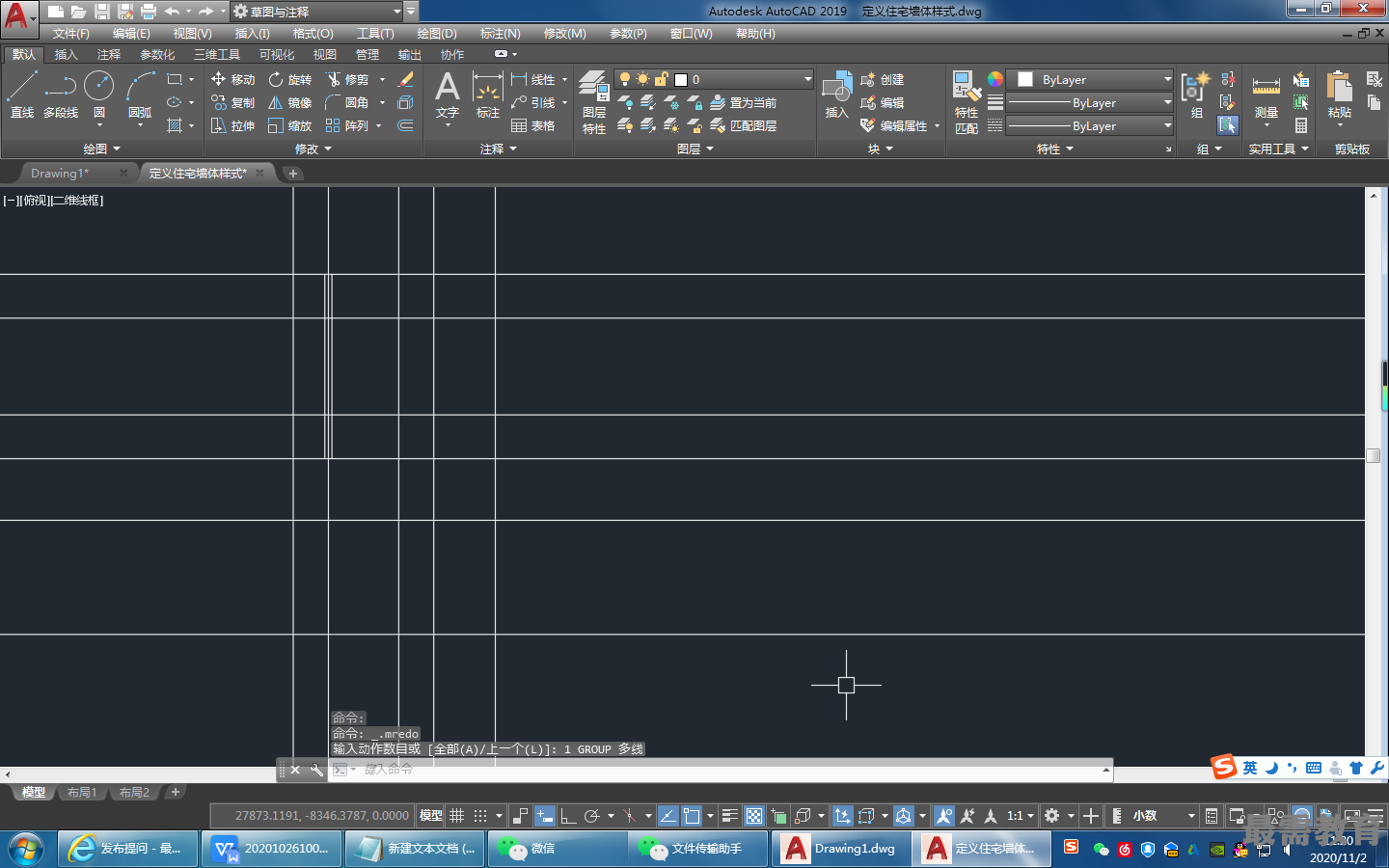

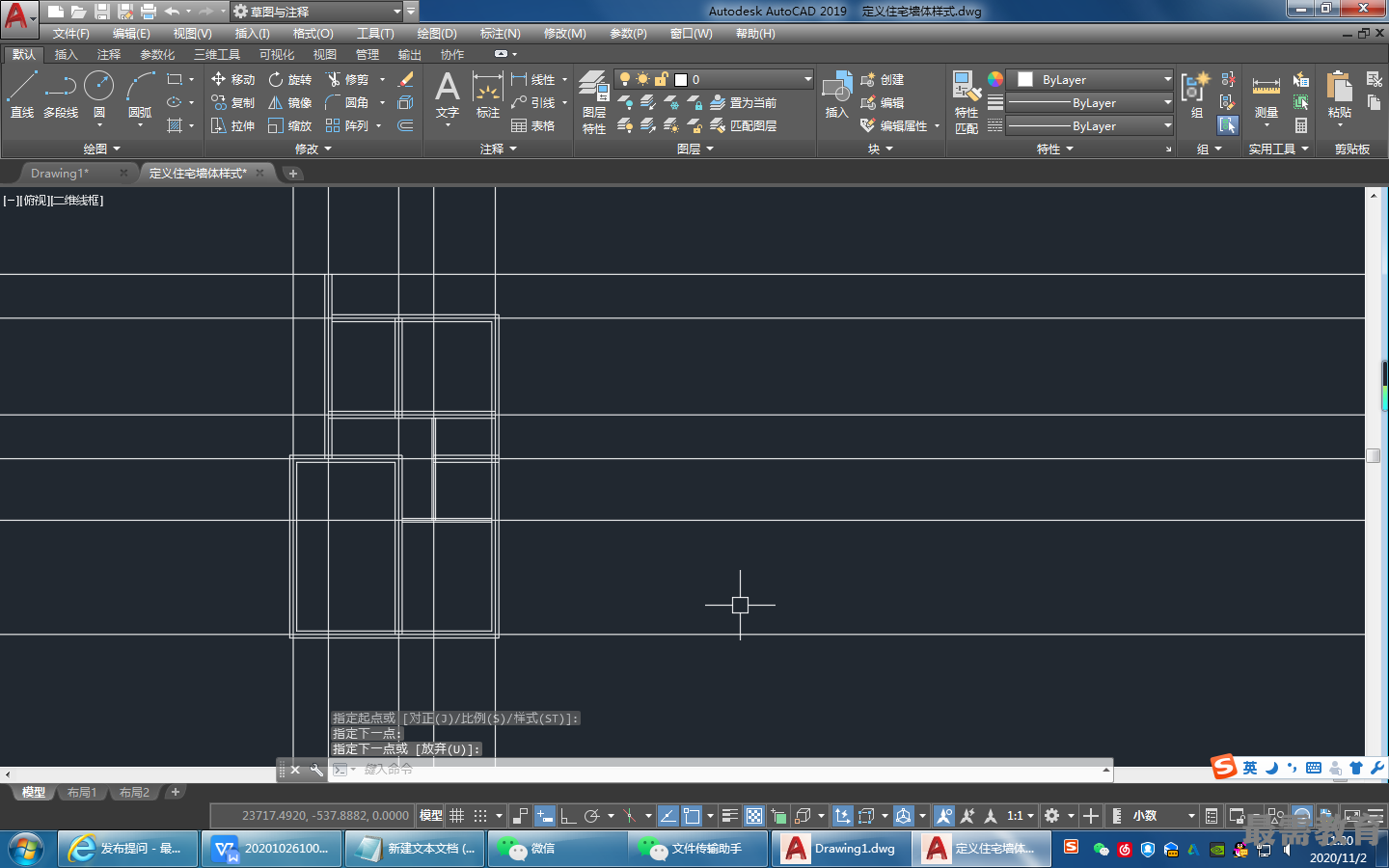

绘制结果如图所示。采用相同的方法，根据辅助线网格绘制其余的240墙线，绘制结果如图所示。

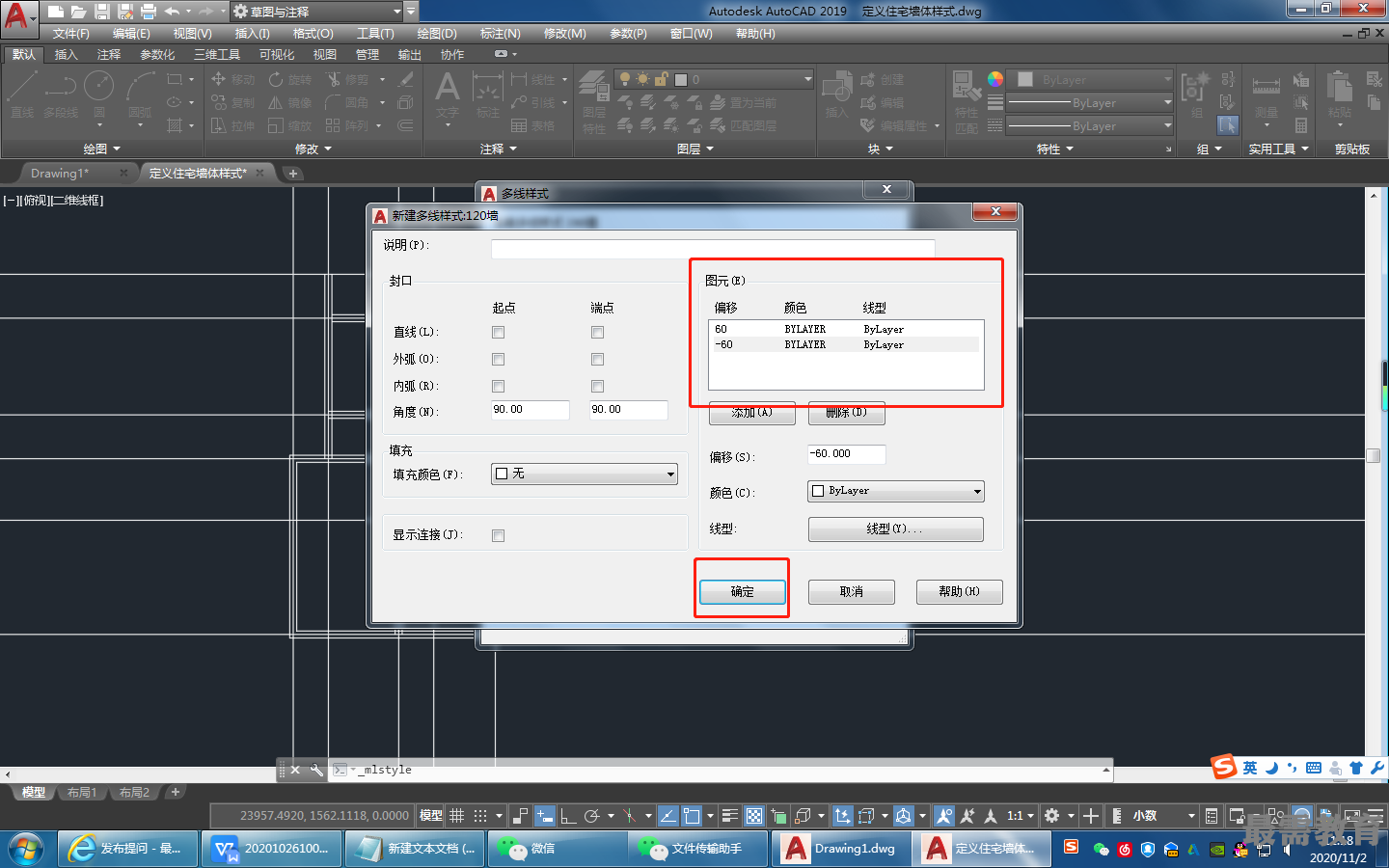

(2)定义120多线样式。选择菜单栏中的“格式”>“多线样式”命令，系统打开“多线样式”对话框。单击“新建”按钮，系统打开“创建新的多线样式”对话框，在该对话框 的“新样式名”文本框中输入“120墙”，单击“继续”按钮。系统打开“新建多线样式” 对话框，进行如图所示的多线样式设置，单击“确定”按钮，返回到“多线样式”对话框，单击“置为当前”按钮，将120墙样式置为当前，单击“确定”按钮，完成120墙的设置.

(3)选择菜单栏中的“绘图”>“多线”命令，根据辅助线网格绘制120的墙体，结果如图所示
