AutoCAD2019——几何约束

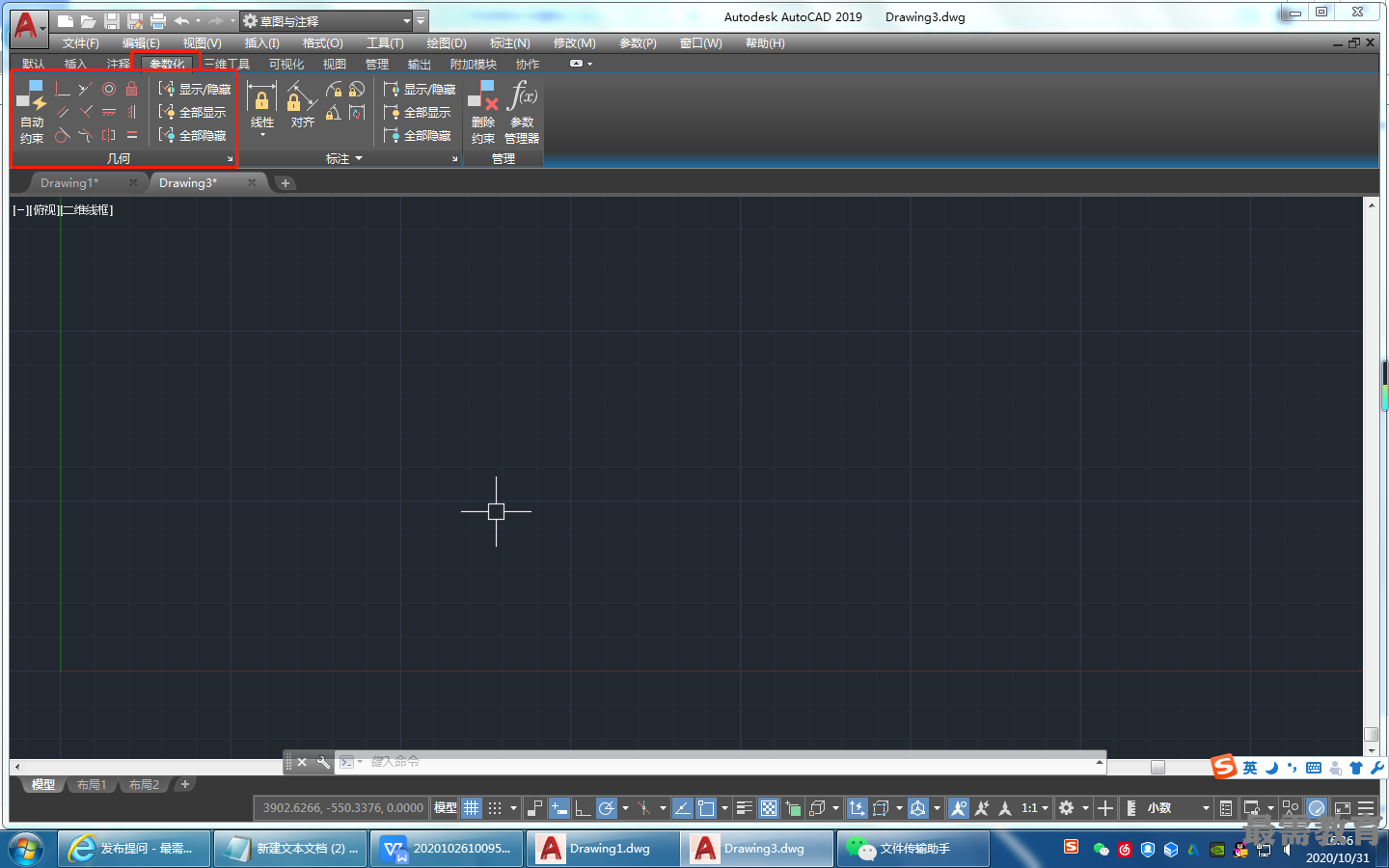

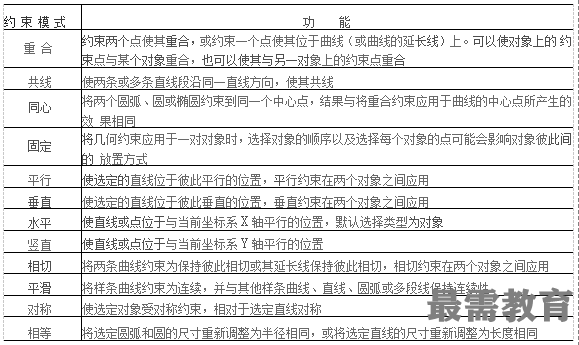

利用几何约束工具可以指定草图对象必须遵守的条件或是草图对象之间必须维持的关 系。“几何”面板及“几何约束”工具栏（其面板在“二维草图与注释”工作空间二参数化”选项卡的“几何”面板中）如图所示，其主要几何约束选项功能如表所示。

在绘图过程中可指定二维对象或对象上点之间的几何约束。在绘制受约束的几何图形时，将保留约束，因此，通过使用几何约束可以使图形符合设计要求。

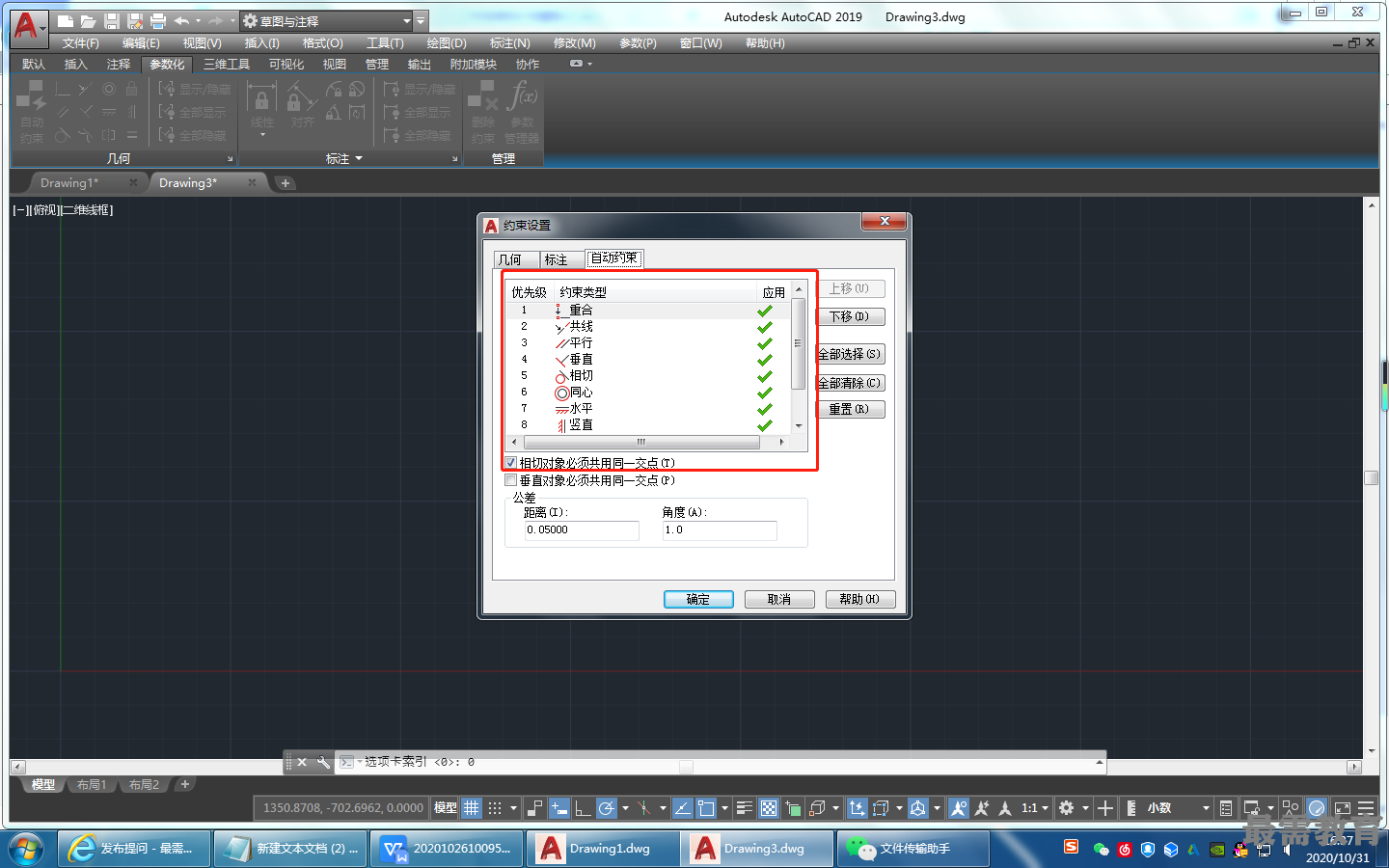

在使用AutoCAD 2019绘图时，可以控制约束栏的显示，利用“约束设置”对话框可控制约束栏上显不或隐藏的几何约束类型，单独或全局显示或隐藏几何约束和约束栏，可执行以下操作。
(1)显示（或隐藏）所有的几何约束。
(2)显示（或隐藏）指定类型的几何约束。
(3)显示（或隐藏）所有与选定对象相关的几何约束。
