AutoCAD2019——捕捉模式的选项说明

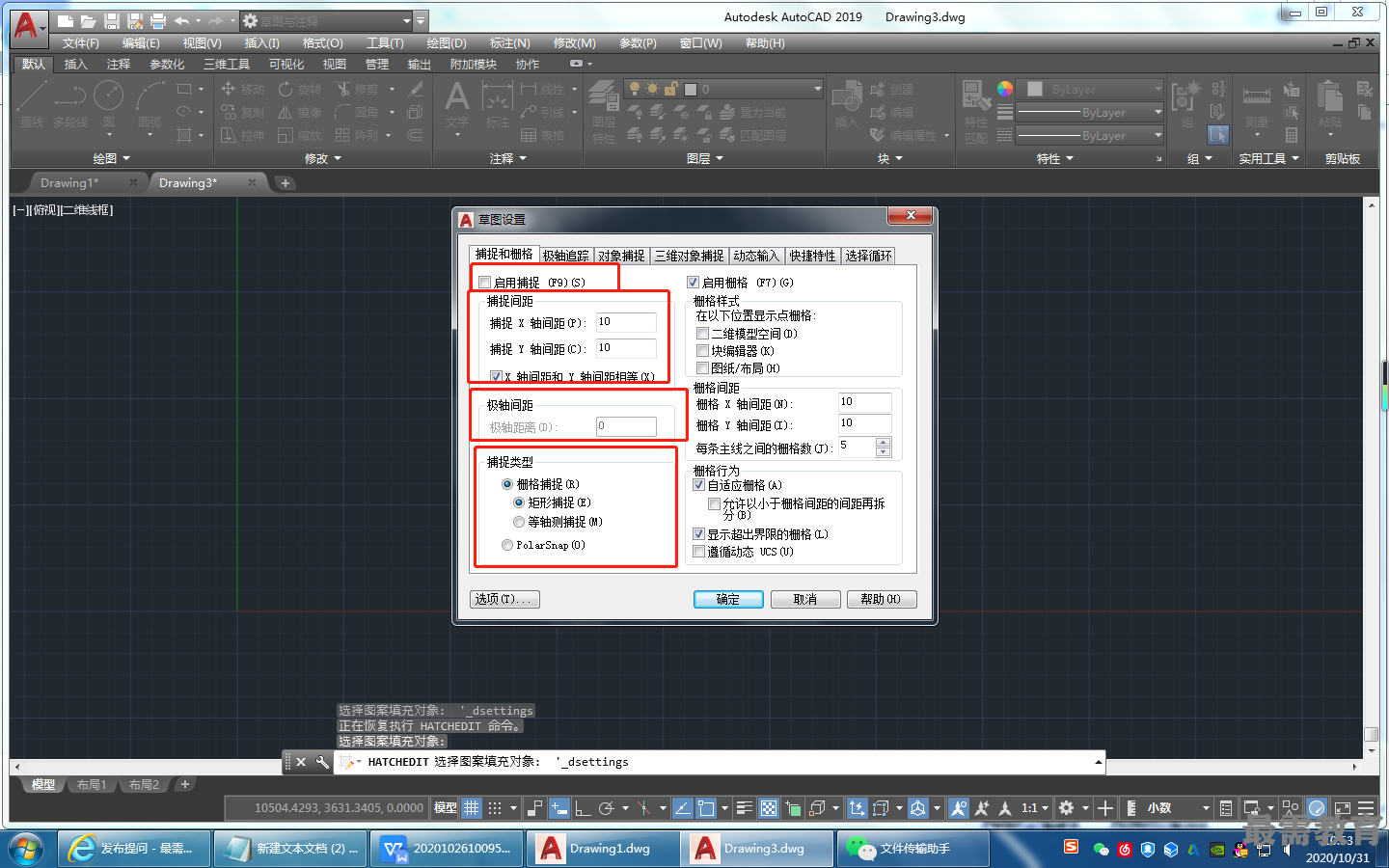

(1)“启用捕捉”复选框：控制捕捉功能的开关，与按F9键或单击状态栏中的“捕捉模式”按钮功能相同。
(2)“捕捉间距”选项组：设置捕捉参数，其中，“捕捉X轴间距”与“捕捉Y轴间距”文本框用于确定捕捉栅格点在水平和垂直两个方向上的间距。
(3)“极轴间距”选项组：该选项组只有在选择PolarSnap捕捉类型时才可用。可在 “极轴距离”文本框中输入距离值，也可以在命令行中输入SNAP命令，设置捕捉的有关参数。
(4)“捕捉类型”选项组：确定捕捉类型和样式。AutoCAD 2019提供了两种捕捉栅格的方式：“栅格捕捉”和“极轴捕捉（PolarSnap) ”。
①栅格捕捉：是指按正交位置捕捉位置点。“栅格捕捉”又分为“矩形捕捉”和“等 轴测捕捉”两种方式。在“矩形捕捉”方式下捕捉栅格里标准的矩形显示；在“等轴测捕捉”方式下捕捉，栅格和光标十字线不再互相垂直，而是呈绘制等轴测图时的特定角度，在 绘制等轴测图时使用这种方式十分方便。
②极轴捕捉：可以根据设置的任意极轴角捕捉位置点。
