AutoCAD2019——栅格显示的选项说明

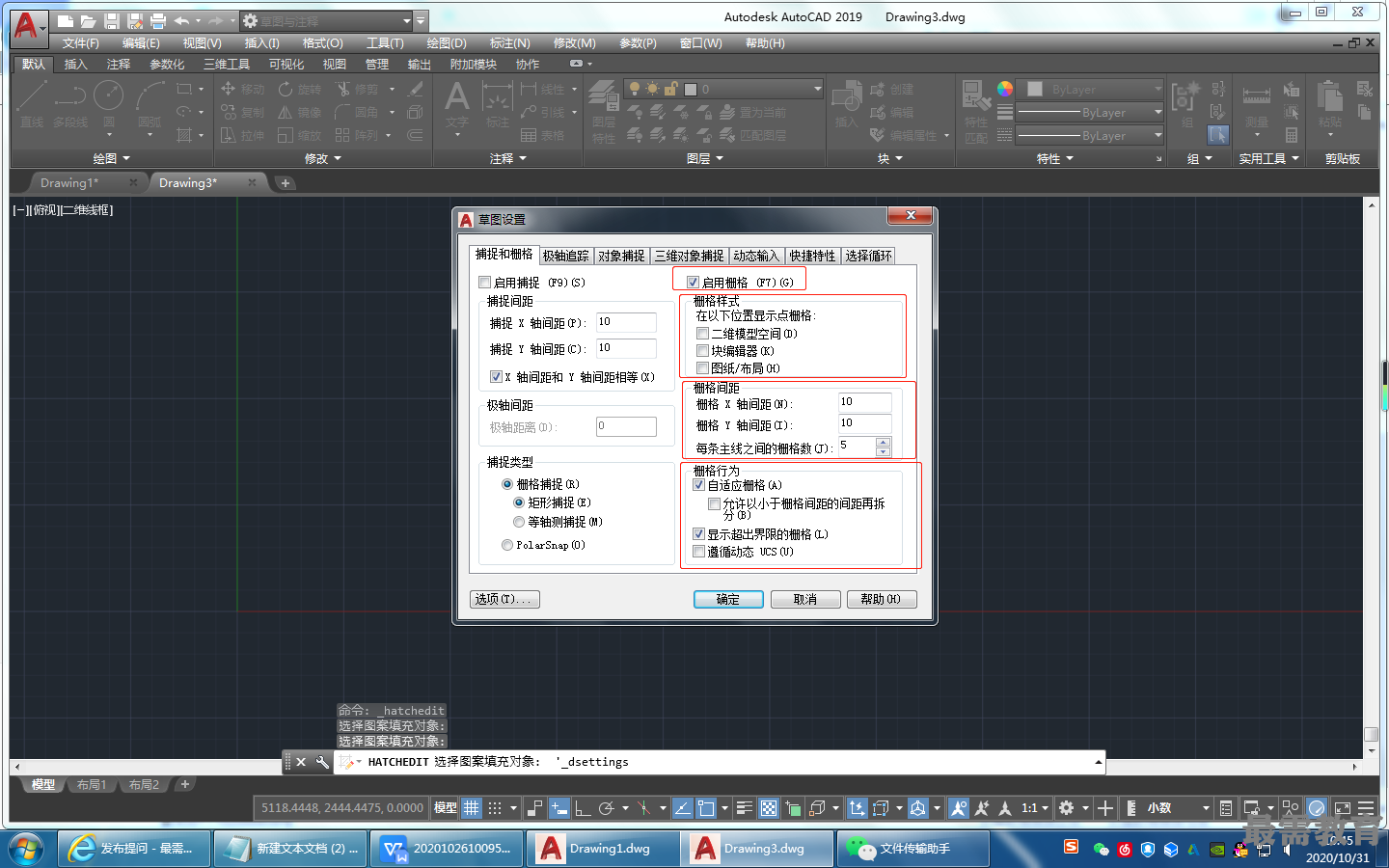

(1)“启用栅格”复选框：用于控制是否显示栅格。
(2)“栅格样式”选项组：在二维中设定栅格样式。
①二维模型空间：将二维模型空间的栅格样式设定为点栅格。
②块编辑器：将块编辑器的栅格样式设定为点栅格。
③图纸/布局：将图纸和布局的栅格样式设定为点栅格。
(3)“栅格间距”选项组。
“栅格X轴间距”和“栅格Y轴间距”文本框用于设置栅格在水平与垂直方向的间距。如果“栅格X轴间距”和“栅格Y轴间距”设置为0,则AutoCAD 2019系统会自动将捕捉的栅格间距应用于栅格，且其原点和角度总是与捕捉栅格的原点和角度相同。另外，还可以通过GRID命令在命令行设置栅格间距。
(4)“栅格行为”选项组。
①自适应栅格：缩小时，限制栅格密度。如果勾选“允许以小于栅格间距的间距再拆分”复选框，则在放大时，生成更多间距更小的栅格线。
②显示超出界限的栅格：显示超出图形界限指定的栅格。
③遵循动态UCS:更改栅格平面以跟随动态UCS的XY平面。
