UG NX6 教程 9.3.1 创建工程图纸

    通过【新建图纸页】命令，可以在当前模型文件内新建一张或多张指定名称、尺寸、比例和投影角的图纸。

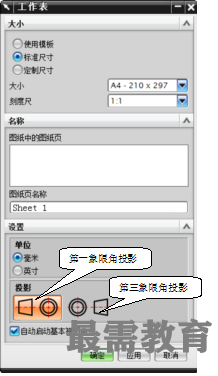

    选择下拉菜单中的【插入】|【图纸页】，或者单击【图纸】工具条上的【新建图纸页】图标，系统弹出【工作表】对话框，如右图所示。设置好对话框中各种参数后，单击【确定】，即可完成创建工程图纸的任务。此时在图形窗口显示新创建的图纸，并在左下角显示刚创建的图纸的名称。
