UG编程精讲 机床：程序视图

利用PROGRAM文件夹将各种程序分类，比如使用直径D12刀具的程序放在一个文件夹，将D10刀具的程序放在另一个文件夹，这样方便后处理，程序试图本身并不像几何视图那样每个程序之间会有关联，这里面的加工程序没有关联位置随意放置。程序视图只做为程序后处理分类使用，也很常用。

右键单击PROGRAM插入多个程序组PROGRAM1 PROGRAM2 PROGRAM3等，将已经编制好的程序按刀具名称分别拖入其中。

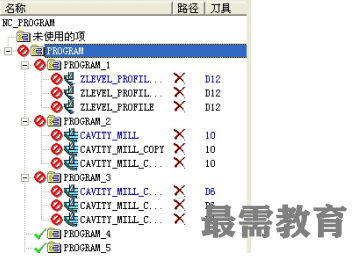

常见的程序视图：

补充：这里右键单击空白出，菜单栏里有全部展开，经常会用到。

上图中显示的路径名称 表示刀路生成完毕显示对号，刀路受到更改还没有重新生成则显示叉号。

刀具则表示当前程序使用的刀具信息。

机床视图：显示已经创建的刀具信息

在对一条程序进行编程时，仅需用到：编辑程序（双击程序）、生成导轨、重播导轨（再次检查导轨的细节）、确认导轨（模拟导轨，直观的查看走刀情况）、后处理（将导轨转化成机床代码）
