AutoCAD2019——从图纸空间输出图形

从图纸空间输出图形时，根据打印的需要进行相关参数的设置，首先应在“页面设置-布 局”对话框中指定图纸的尺寸。
(1 )打开文件。

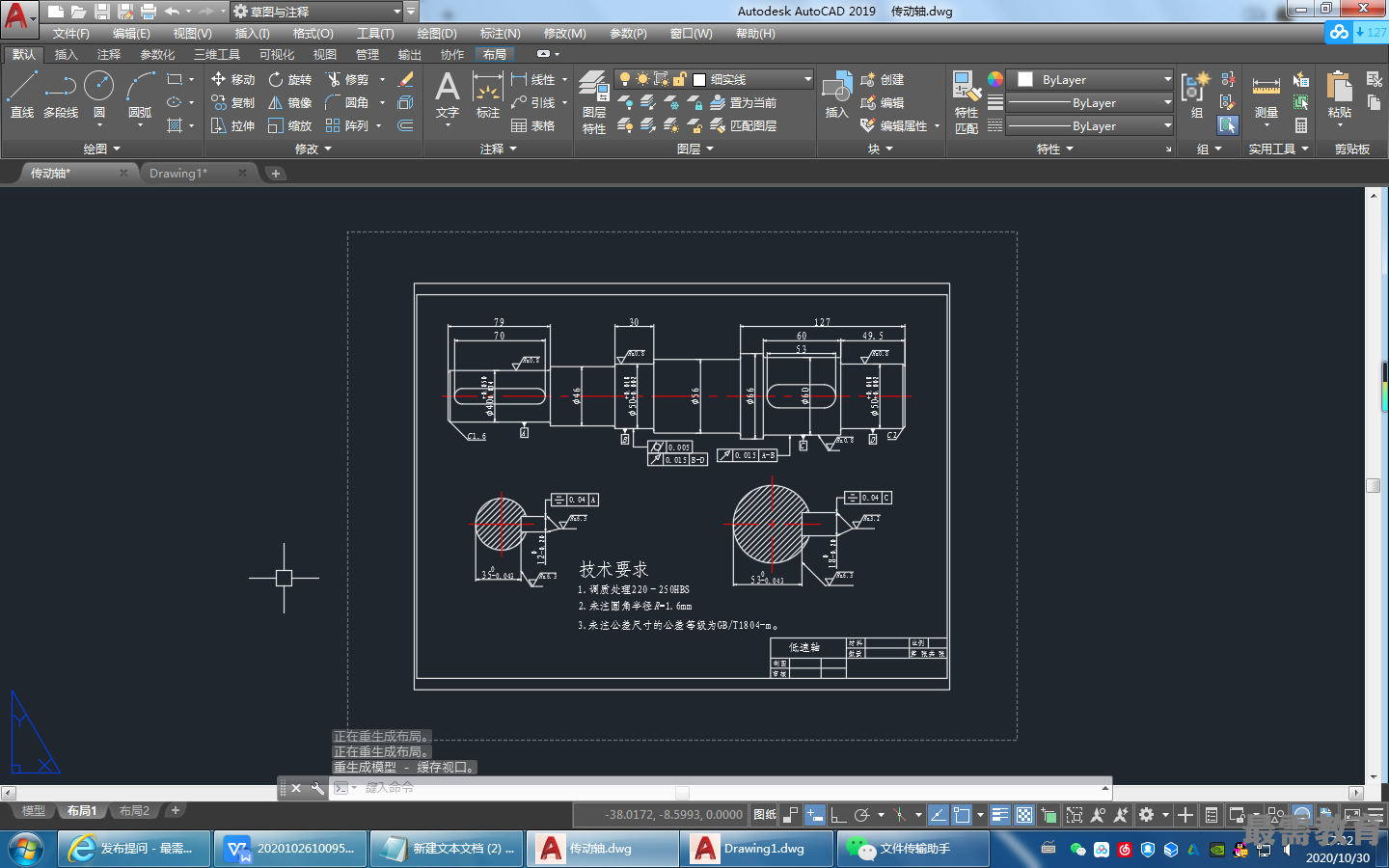

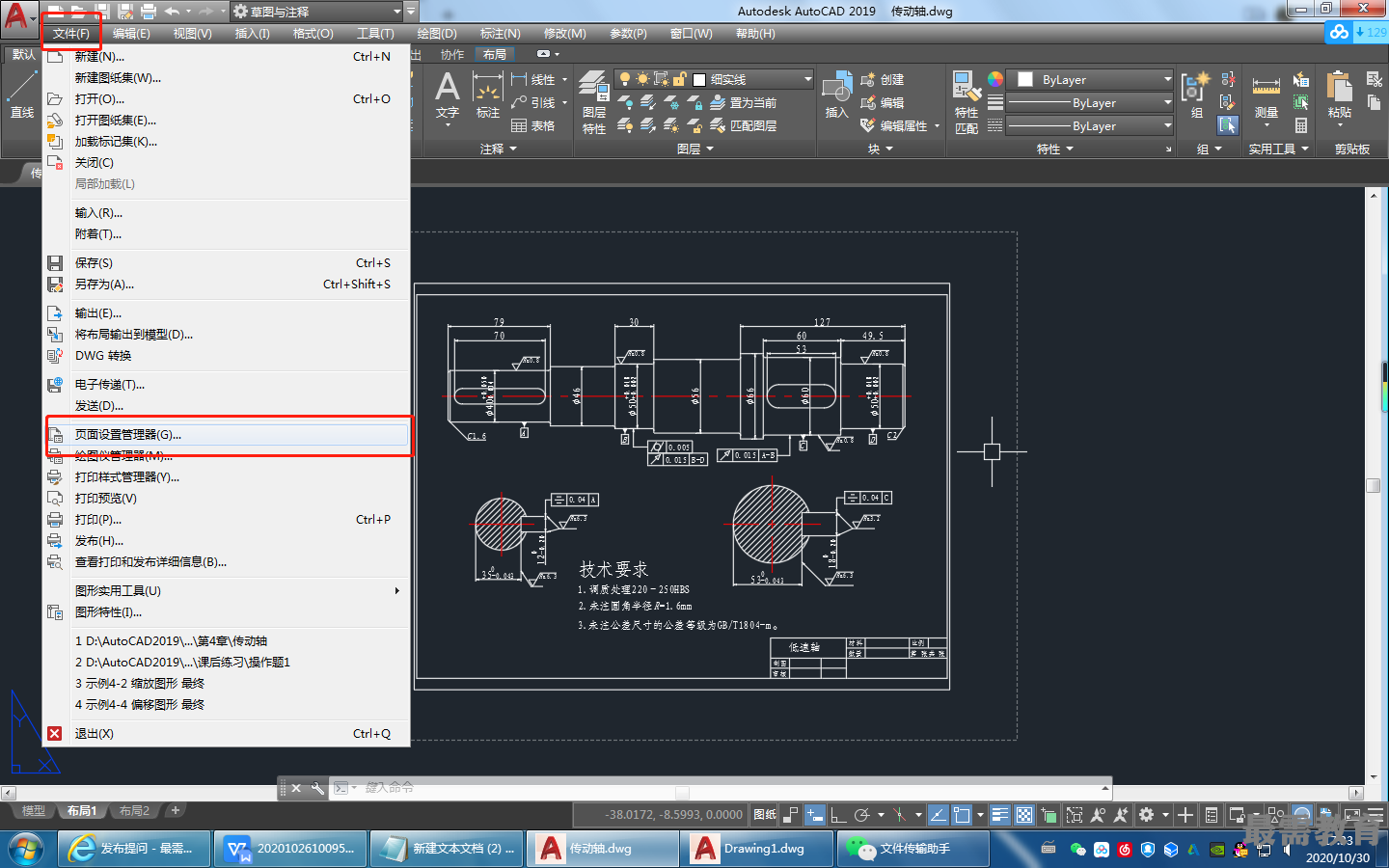

(2)将视图空间切换到“布局1”，如图所示。在“布局1”选项卡上右击，在弹出的快捷菜单中选择“页面设置管理器”命令，如图所示。

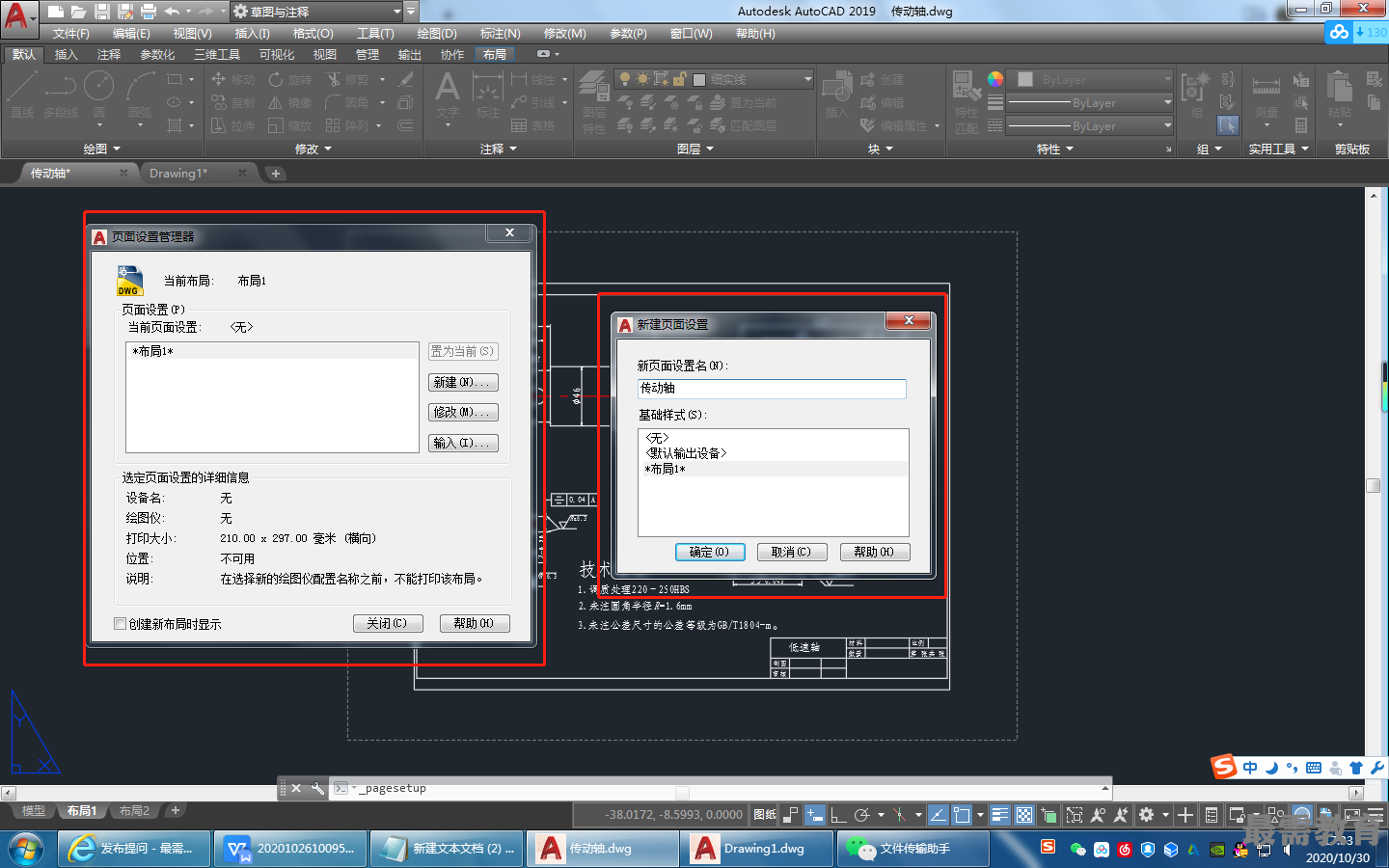

(3)打开“页面设置管理器”对话框，如图所示。单击“新建”按钮，打开“新建页面设置”对话框。

(4)在“新建页面设置”对话框的“新页面设置名”文本框中输入“传动轴"，如图所示。

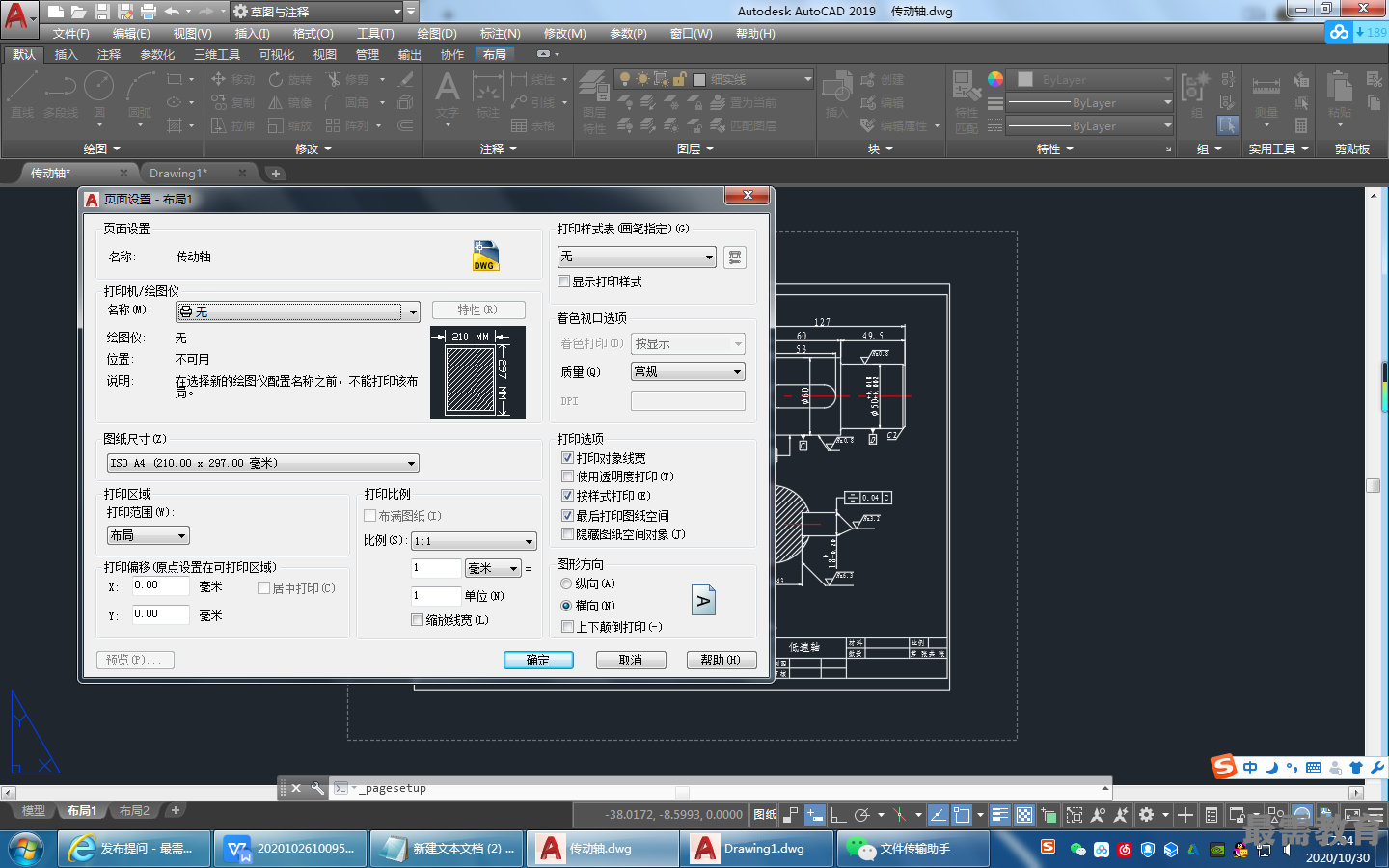

(5)单击“确定”按钮，打开“页面设置-布局1”对话框，根据打印的需要进行相关参数的设置，如图所示。

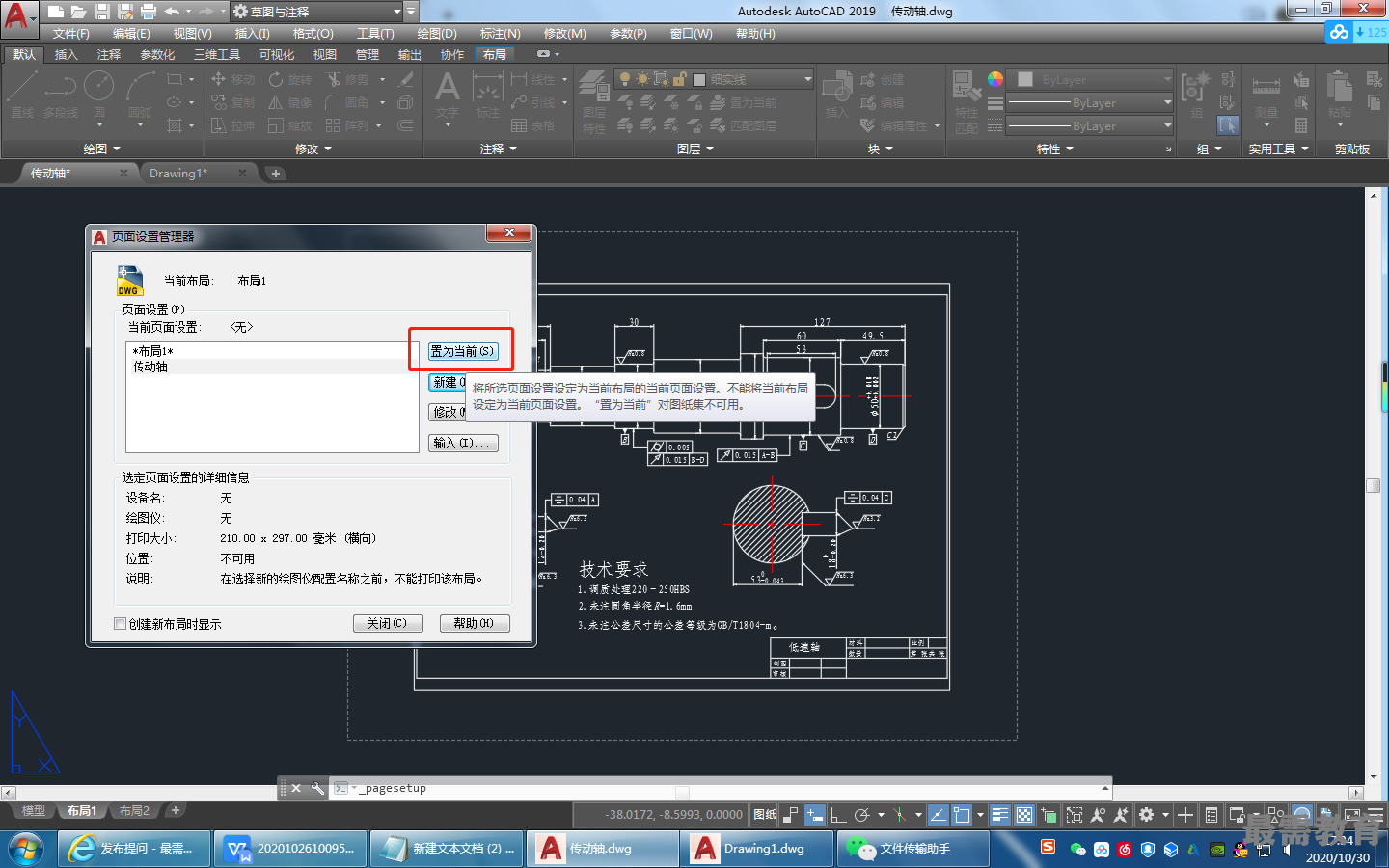

(6)设置完成后，单击“确定”按钮，返回到“页面设置管理器”对话框。在“页面设置”列表框中选择“传动轴”选项，单击“置为当前”按钮，将其设置为当前布局，如图所示。

(7)单击“关闭”按钮，完成“A剖面图”布局的创建。

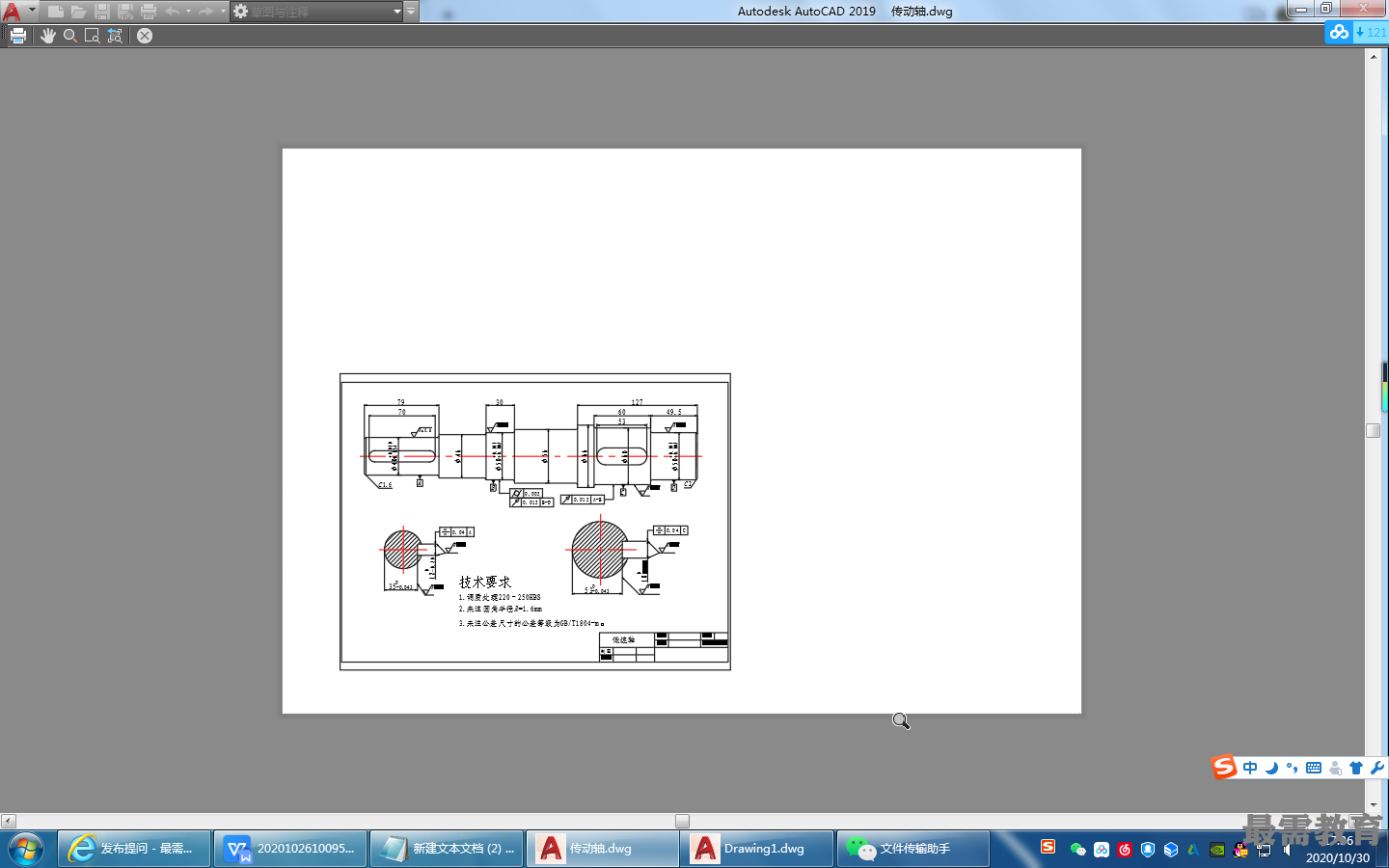

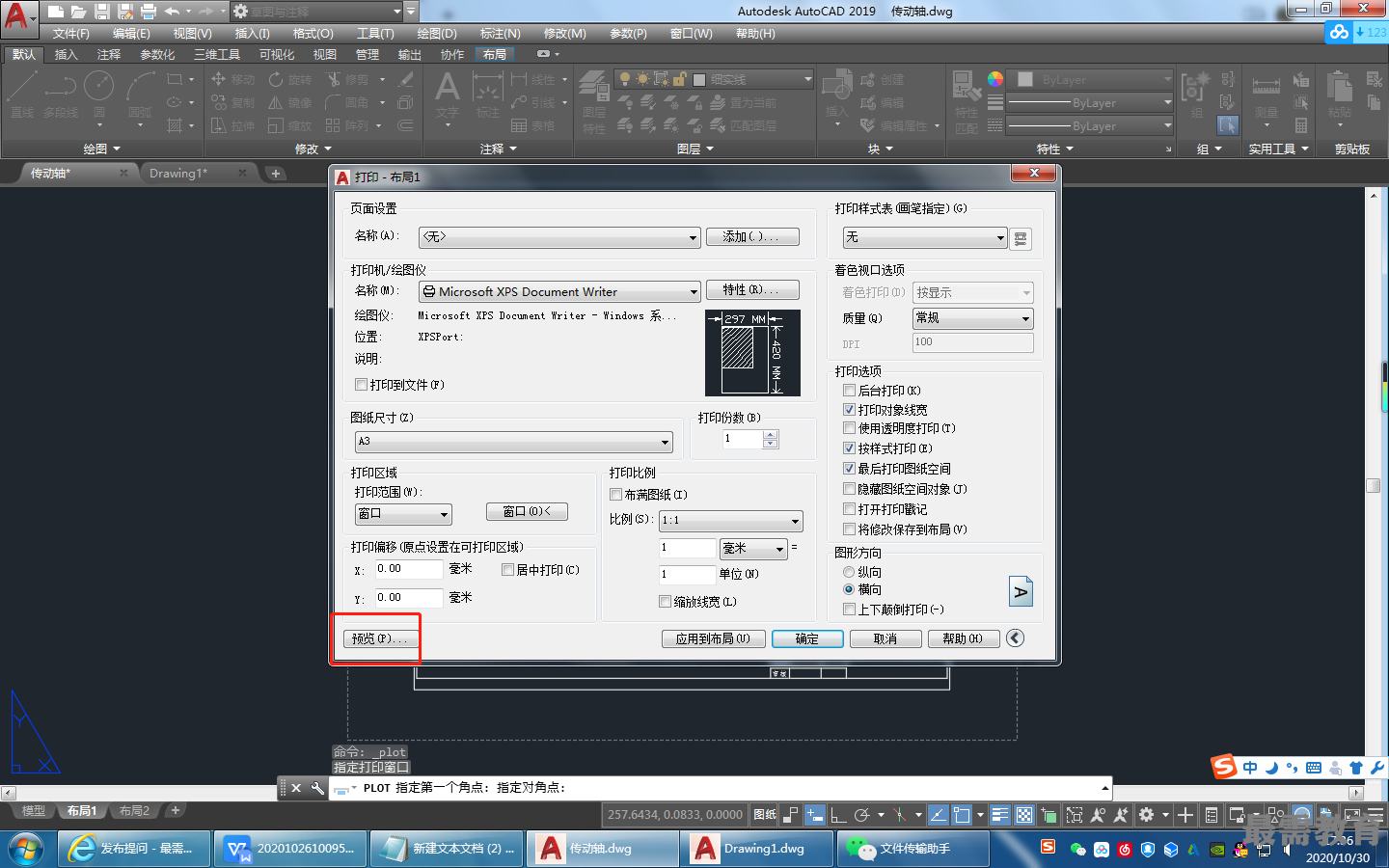

(8)单击“输出”选项卡的“打印”面板中的“打印”按钮,打开“打印-布局1” 对话框，如图所示，不需要重新设置，单击左下方的“预览”按钮，打印预览效果如图所示。

(9)如果对效果满意，在预览窗口中右击，在弹出的快捷菜单中选择“打印”命令，完成一张零件图的打印。
