AutoCAD2019——创建布局的操作步骤

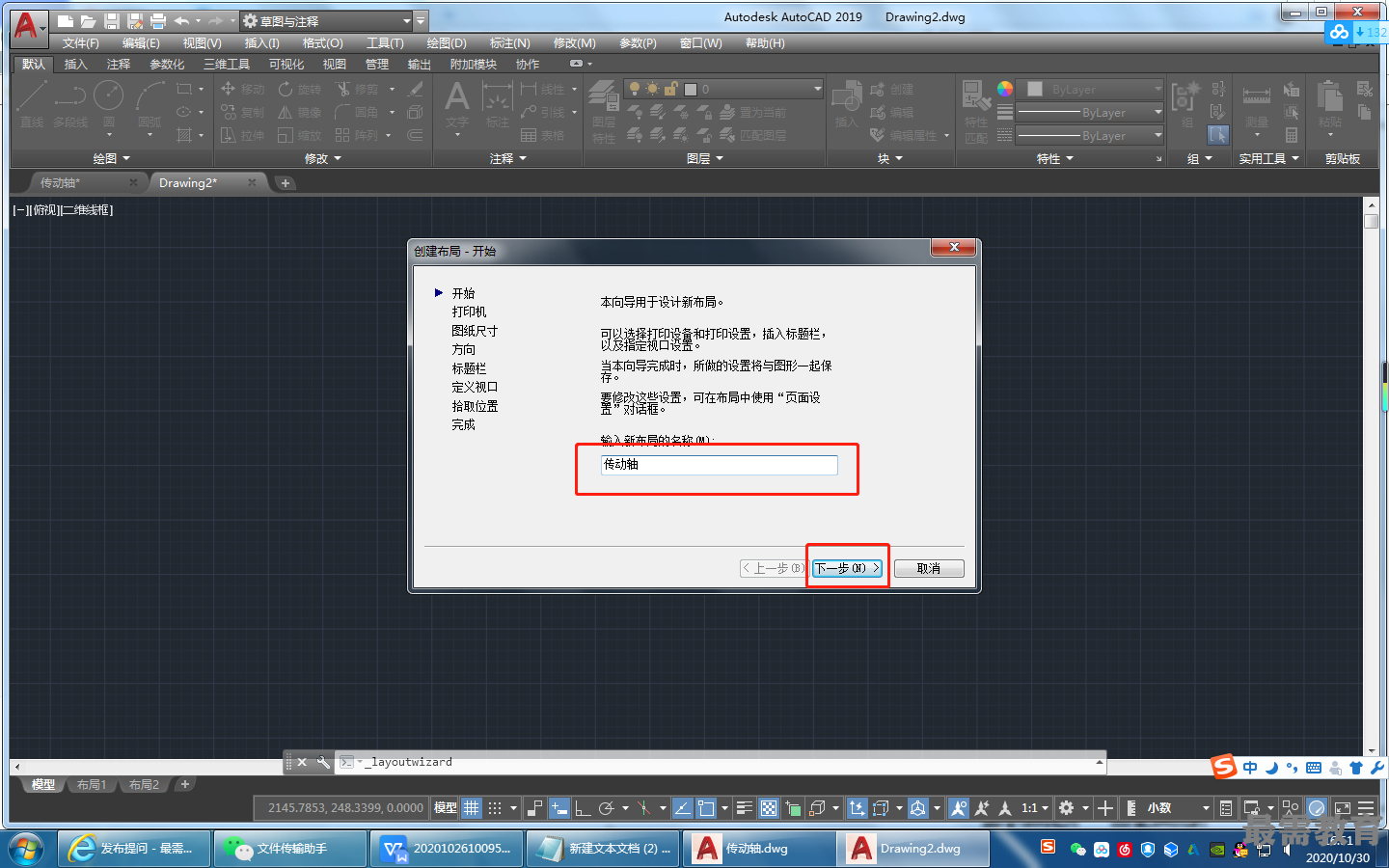

(1)选择菜单栏中的“插入”>“布局”>“创建布局向导”命令，打开“创建布局- 开始”对话框.在“输入新布局的名称”文本框中输入新布局名称为“传动轴”，如图所示，单击“下一步”按钮。

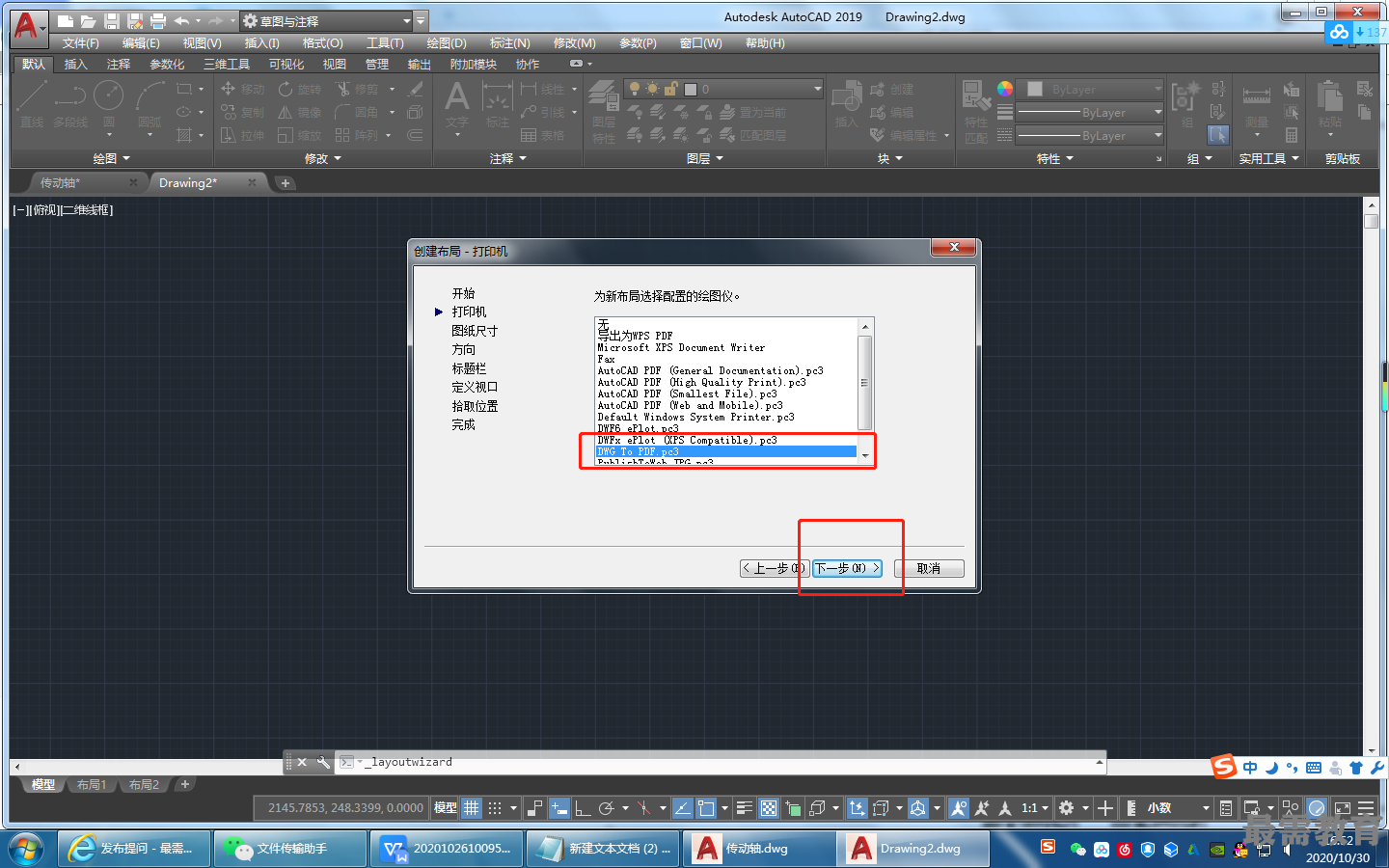

(2)进入打印机选择页面，为新布局选择配置的绘图仪，这里选择“DWG To PDF .pc3”，如图所示。单击“下一步”按钮。

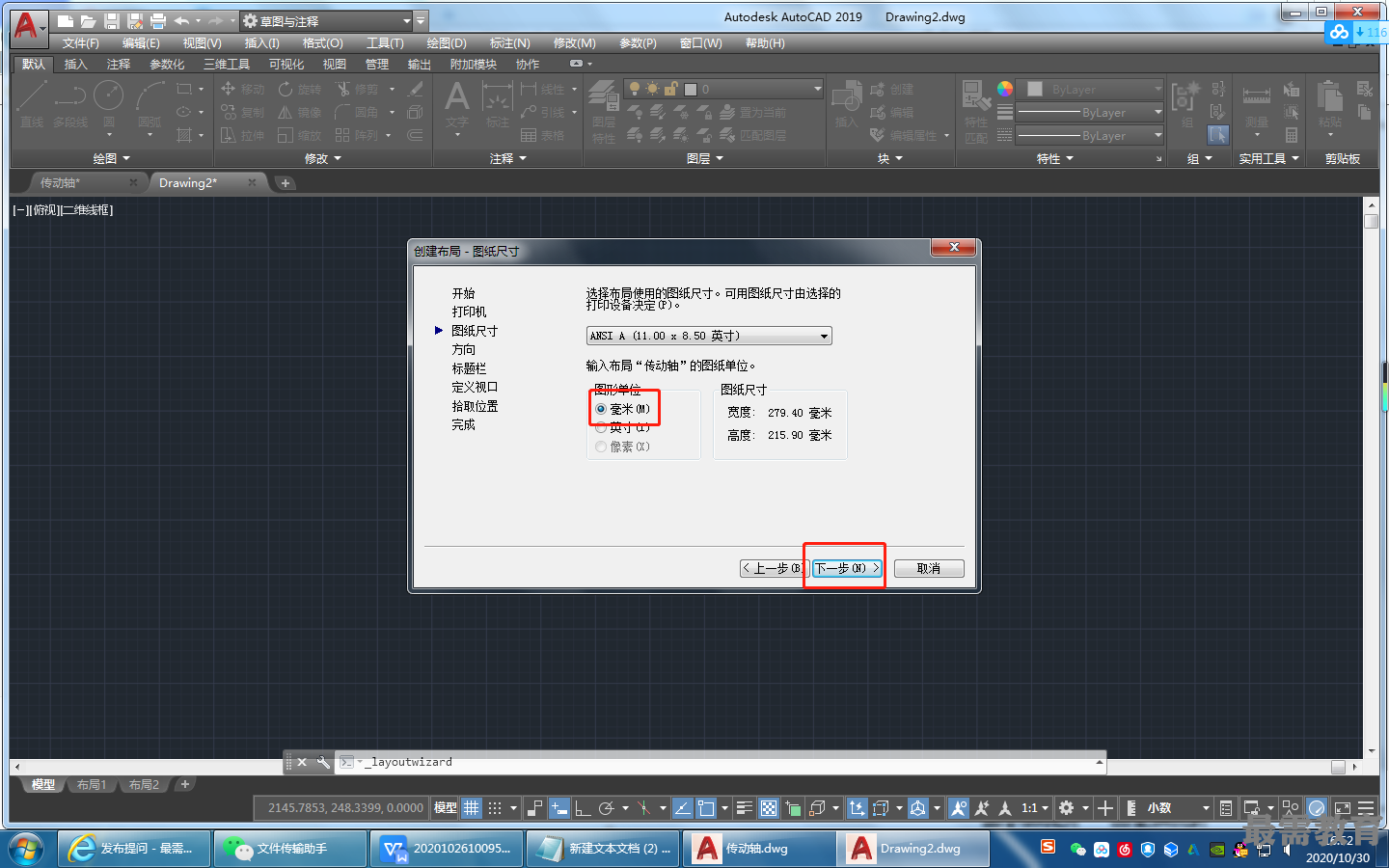

(3)进入图纸尺寸选择页面，在图纸尺寸下拉列表中选择“ISO A3 (420.00x297.00毫米）”，图形单位选择“毫米”，如图所示。单击“下一步”按钮。

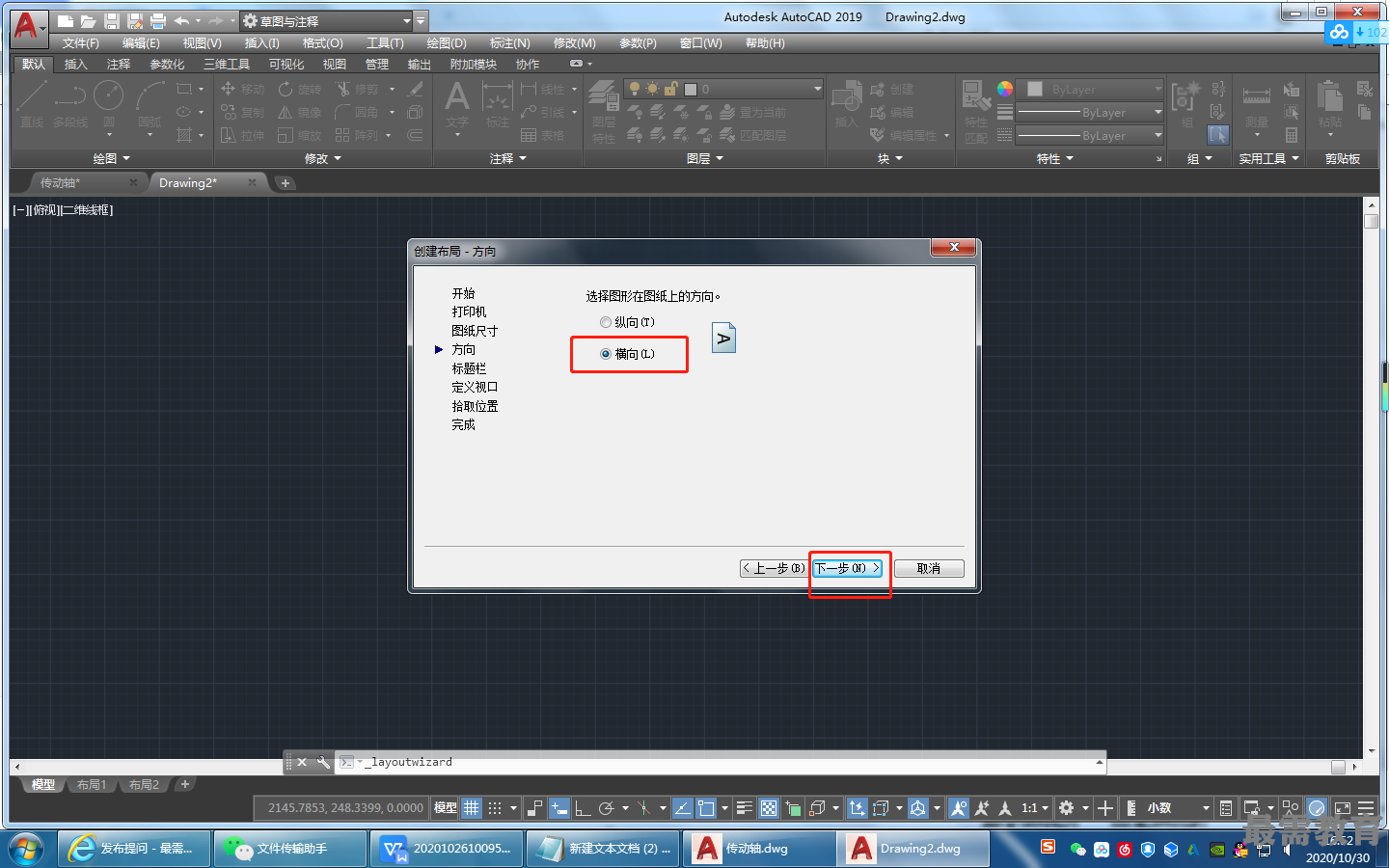

(4)进入图纸方向选择页面，选择“横向”图纸方向，如图所示。单击“下一步”按钮。

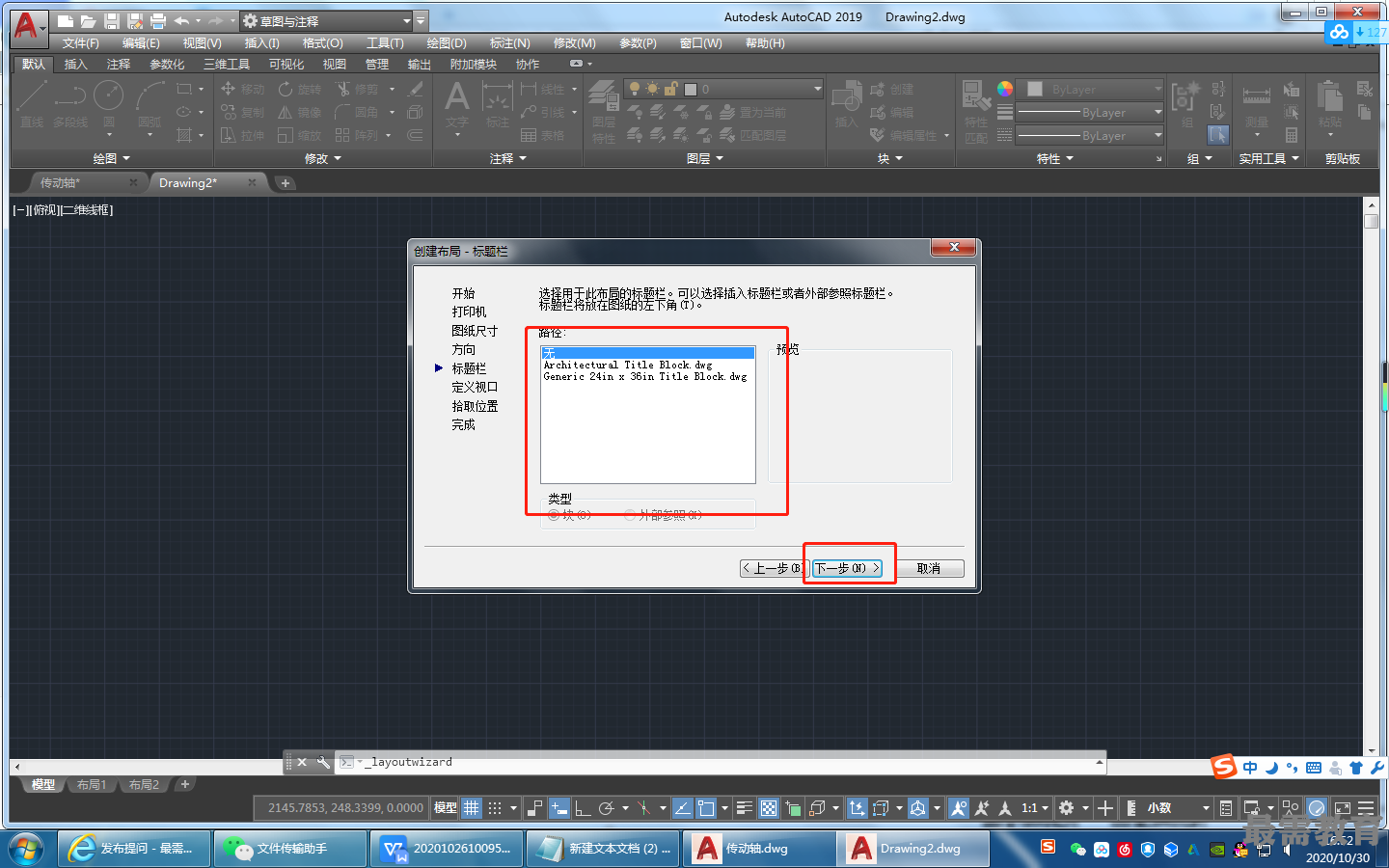

(5)进入布局标题栏选择页面，此零件图中带有标题栏，所以这里选择“无”如图所示。单击“下一步”按钮。

(6)进入定义视口页面，视口设置为“单个”，视口比例为“按图纸空间缩放”，如图所示。单击“下一步”按钮。

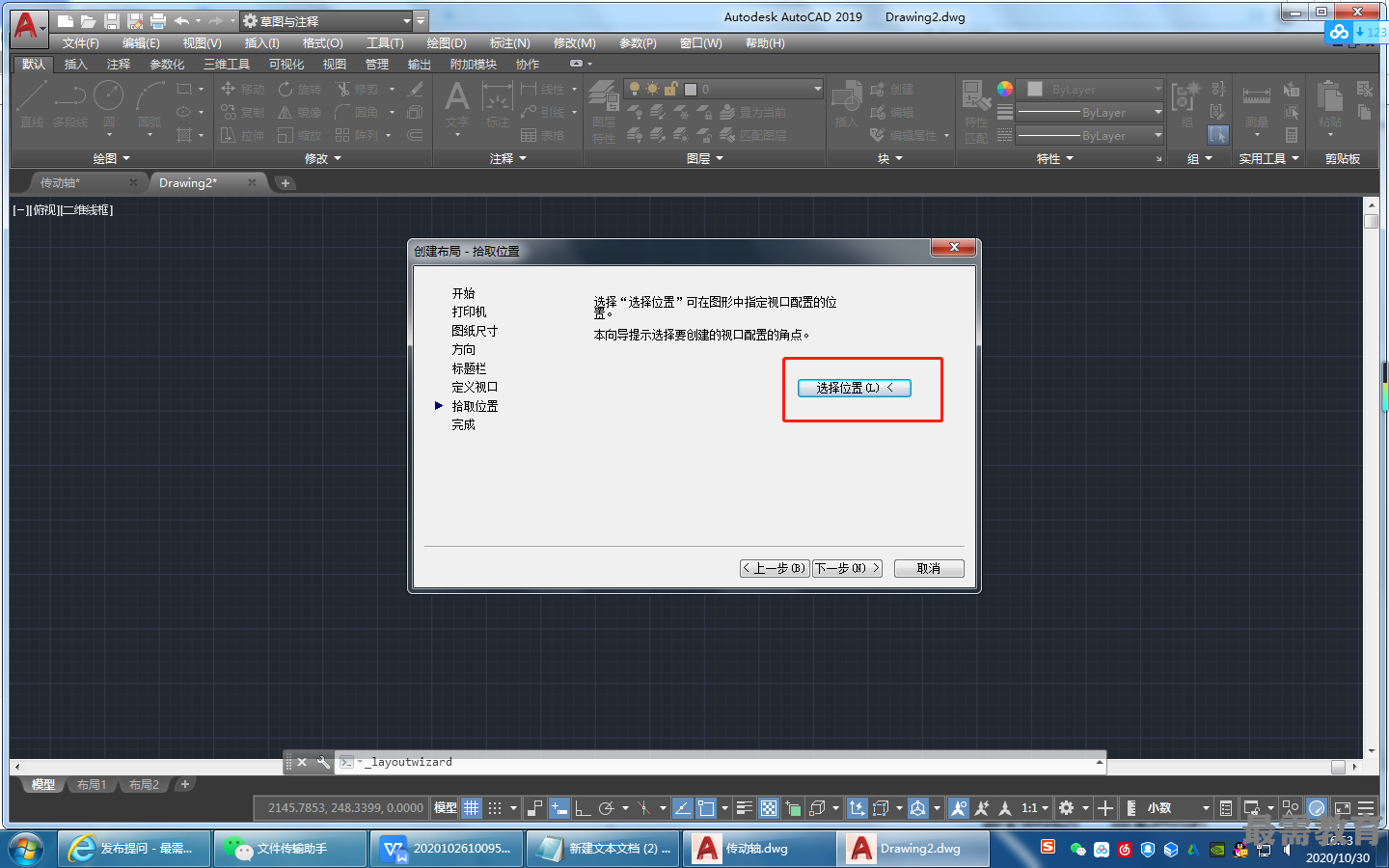

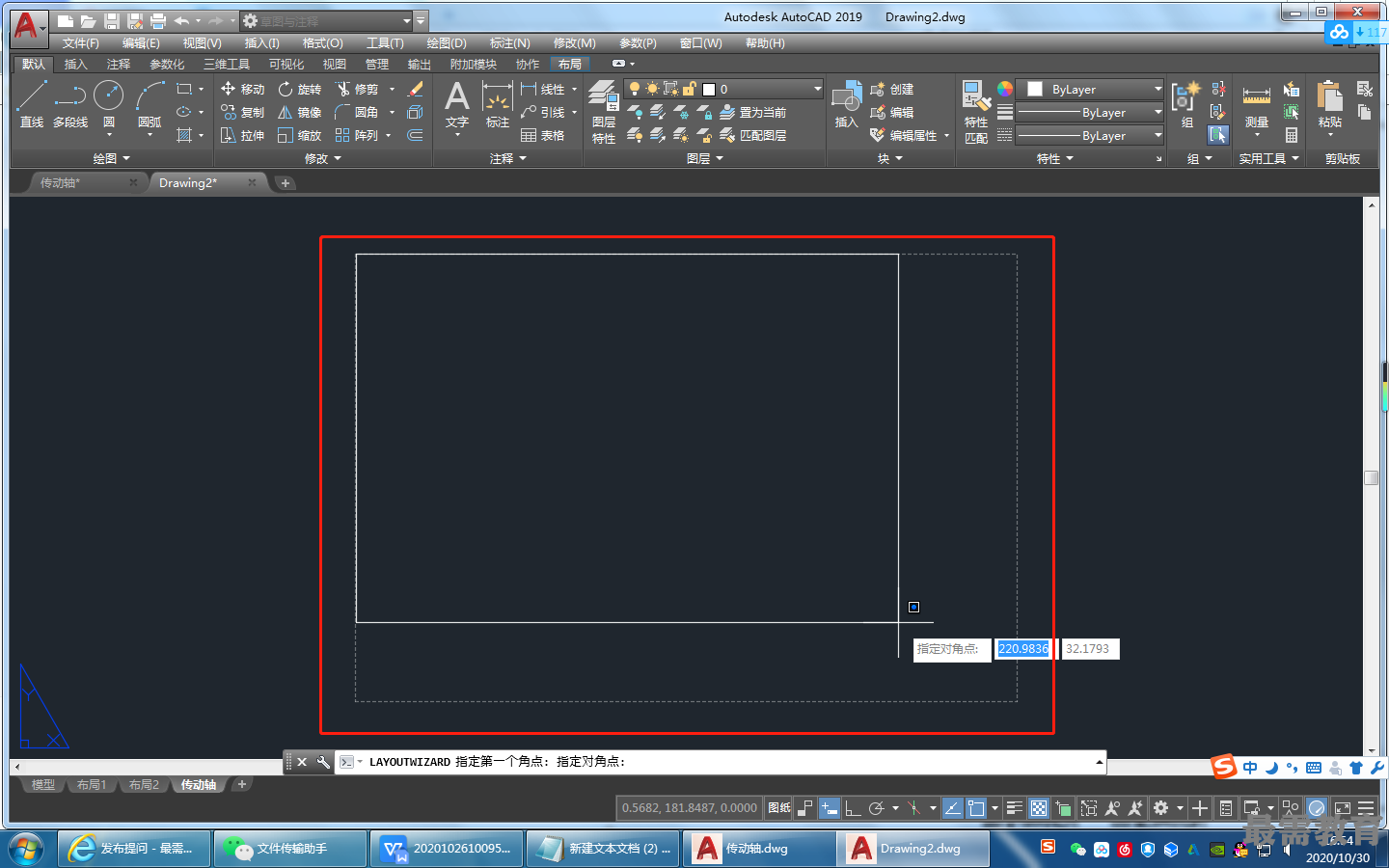

(7)进入拾取位置页面，如图所示。单击“选择位置图纸的放置区域，如图所示，单击“下一步”按钮。

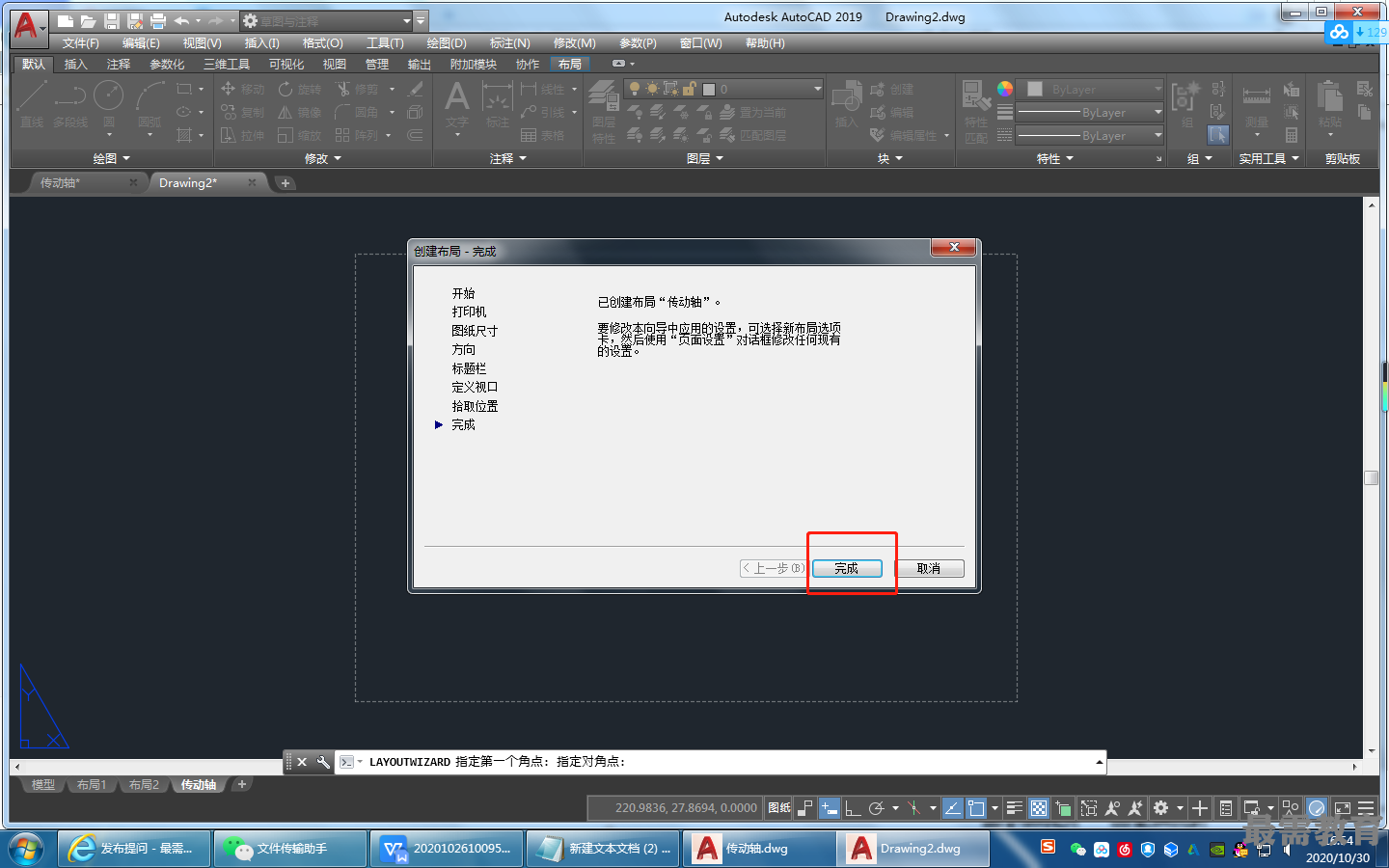

(8)进入完成页面，单击“完成”按钮，完成新图纸布局的创建。系统自动返回到布局空间，显示新创建的布局“传动轴”，如图所示”
