UG NX 8.5教程 9.4.2 创建主体曲面

    使用扫掠曲面命令完成外环面的创建，再使用有界平面或N边曲面命令完成中间圆形曲面的创建，并完成主体曲面的创建。

操作步骤

1.打开文件。

2.单击曲面工具条中的“扫掠”按钮   ，弹出“扫掠”对话框。

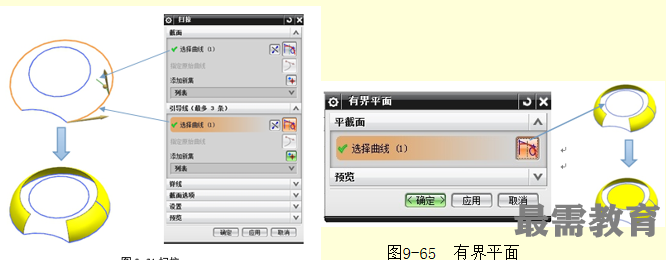

3.先选择截面，再单击引导线“选择曲线”按钮，再选择引导曲线，单击“确定”按钮，退出“扫掠”对话框，操作步骤如图9-64所示。

4.在菜单栏中单击“插入”    “曲面”    “有界平面”命令   ，弹出“有界平面”对话框。

5.移动鼠标到绘图区，选择中间的圆，单击“确定”按钮，退出“有界平面”对话框，操作步骤如图9-65所示。
