UG NX 8.5教程 8.5.5 以拉伸方式切除出内花键的一个键槽结构

   绘制如图8-78所示的拉伸截面，Rp89=10.5、Rp90=12.5、p91=2.5、p92=2.5,然后单击“完成草图”按钮。

（6） 在“拉伸”对话框中设置如图8-79所示的选项及参数,指定矢量为YC轴，“开始”框选“贯通”，“结束”框选“贯通”，“布尔”选“求差”。

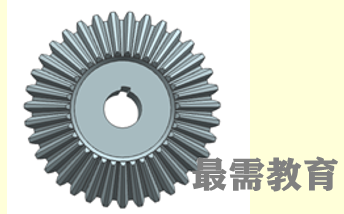

（7） 在“拉伸”对话框中单击“确定”按钮，拉伸求差的结果如图8-80所示。
