UG NX 8.5教程 7.2.4 加工步骤 6 创建中心孔加工操作

（1) 创建中心孔操作。单击“刀片”工具条中的“创建工序”图标  ，弹出“创建工序”对话框，单击“中心线钻孔”按钮    ，父节点组设置如图7-215所示，单击【确定】按钮。系统弹出【中心线钻孔】对话框，如图7-216所示。

（2) 设置循环方式。

（3) 定义刀具起始位置。

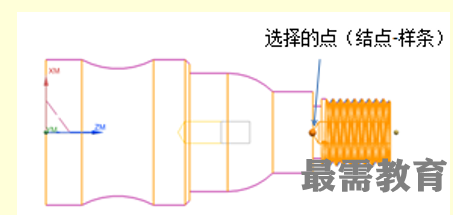

（4) 设置钻孔总深度。在“中心线钻孔”对话框的“深度选项”下拉列表框中，选择“终点”选项，然后在绘图区选择如图7-217所示的点。

（5) 生成刀具轨迹。在“中心线钻孔”对话框中，单击“生成”按钮    可查看生成的刀具轨迹，生成的刀具轨迹如图7-218所示。

（6) 加工操作仿真。

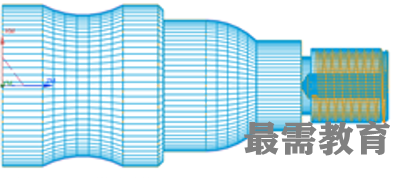

仿真结果如图7-219所示。
