UG NX 8.5教程 7.2.4 加工步骤 5 创建车槽加工操作

（1）创建车槽操作。

父节点组设置如图7-206所示。

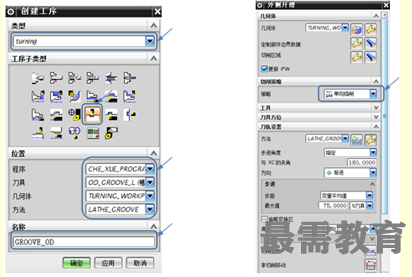

系统弹出“外侧开槽”对话框，如图7-207所示。

（2)设置切削策略。在【外侧开槽】对话框的【策略】下拉列表框中,选择【单向插削】 选项。

（3)设置切削区域。

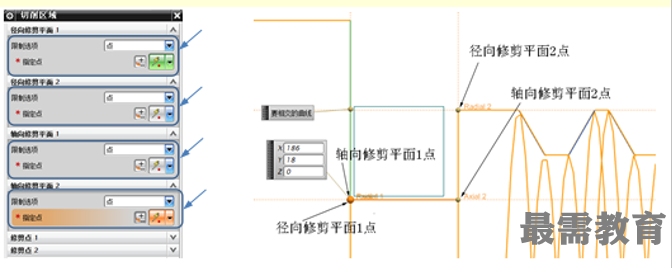

“切削区域”对话框，各项设置如图7-208所示，对应选取的点如图7-209所示。

（4) 设置“切屑控制”参数

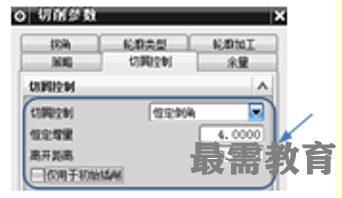

各项参数设置，如图7-210所示。

（5) 设置非切削移动参数。

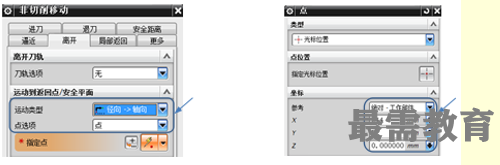

设置如图7-211所示的参数

设置如图7-212所示的点参数。

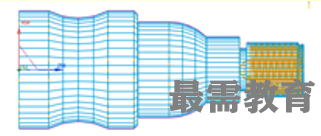

（6) 生成刀轨。在【外侧开槽】对话框中，单击【生成】按钮     ，查看生成的刀具轨迹，如图7-213所示。

（7)加工操作仿真。

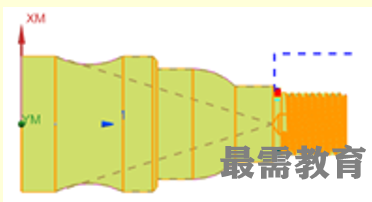

仿真结果如图7-214所示。
