UG NX 8.5教程 7.2.4 加工步骤 3 创建粗车加工操作

3 创建粗车加工操作

(1) 创建粗车操作。该对话框中的各项设置如图7-188 所示。

（2) 设置切削策略和切削深度。在系统弹出的【外侧粗车】对话框中，设置如图7-189 所示的参数。

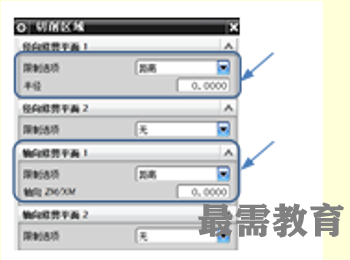

（3) 设置切削区域。各项设置如图7-190所示。

（4) 选择轮廓加工类型。设置的参数如图7-191所示。

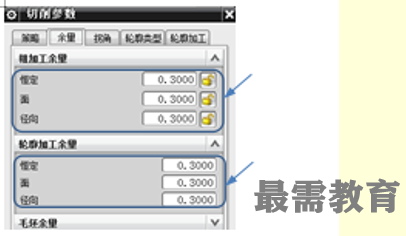

（5)设置加工余量。设置各项参数如图7-192所示。

（6) 设置非切削移动参数。

设置如图7-193所示的参数，

设置如图7-194所示的点参数。

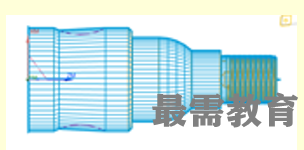

     （7) 生成刀轨。在【外侧粗车】对话框中，单击【生成】按钮    ，查看生成的刀具轨迹，如图7-195所示。

  （ 8) 加工操作仿真。

    仿真结果如图7-196所示。
