AutoCAD2019——多边形的操作步骤

(1)单击“默认”选项卡的“图层”面板中的“图层特性”按钮，打开“图层特性 管理器”选项板，在其中新建以下两个图层。
①第一图层命名为“粗实线”图层，线宽为0.30mm，其余属性默认。
②第二图层命名为“中心线”图层，颜色为红色，线型为CENTER,其余属性默认。

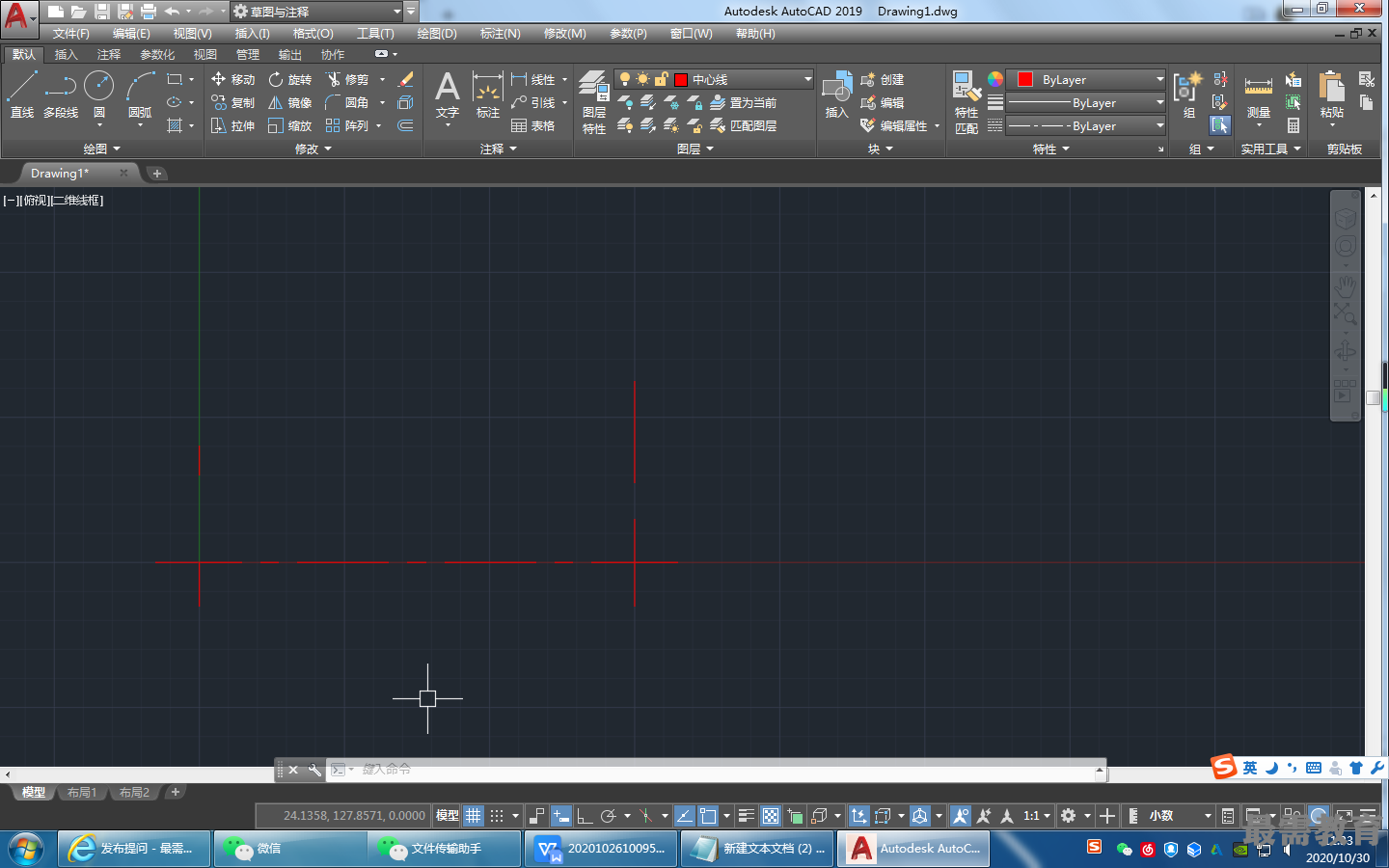

(2)将“中心线”图层设置为当前图层，单击“默认”选项卡的“绘图”面板中的“直 线”按钮，绘制中心线。端点坐标分别是{(-15,0)，（165,0)}{(0，-15)，（0，15)}{(150，-15)，(150,15) }{ (0,30), (0,40) }{ ( 150,27.5), ( 150,62.5) },结果如图所示

(3)将“粗实线”图层设置为当前图层，单击“默认”选项卡的“绘图”面板中的“直线”按钮，绘制直线。端点坐标分别是{ (0,10),(150,10) }{ (0-10), (150,-10) }。

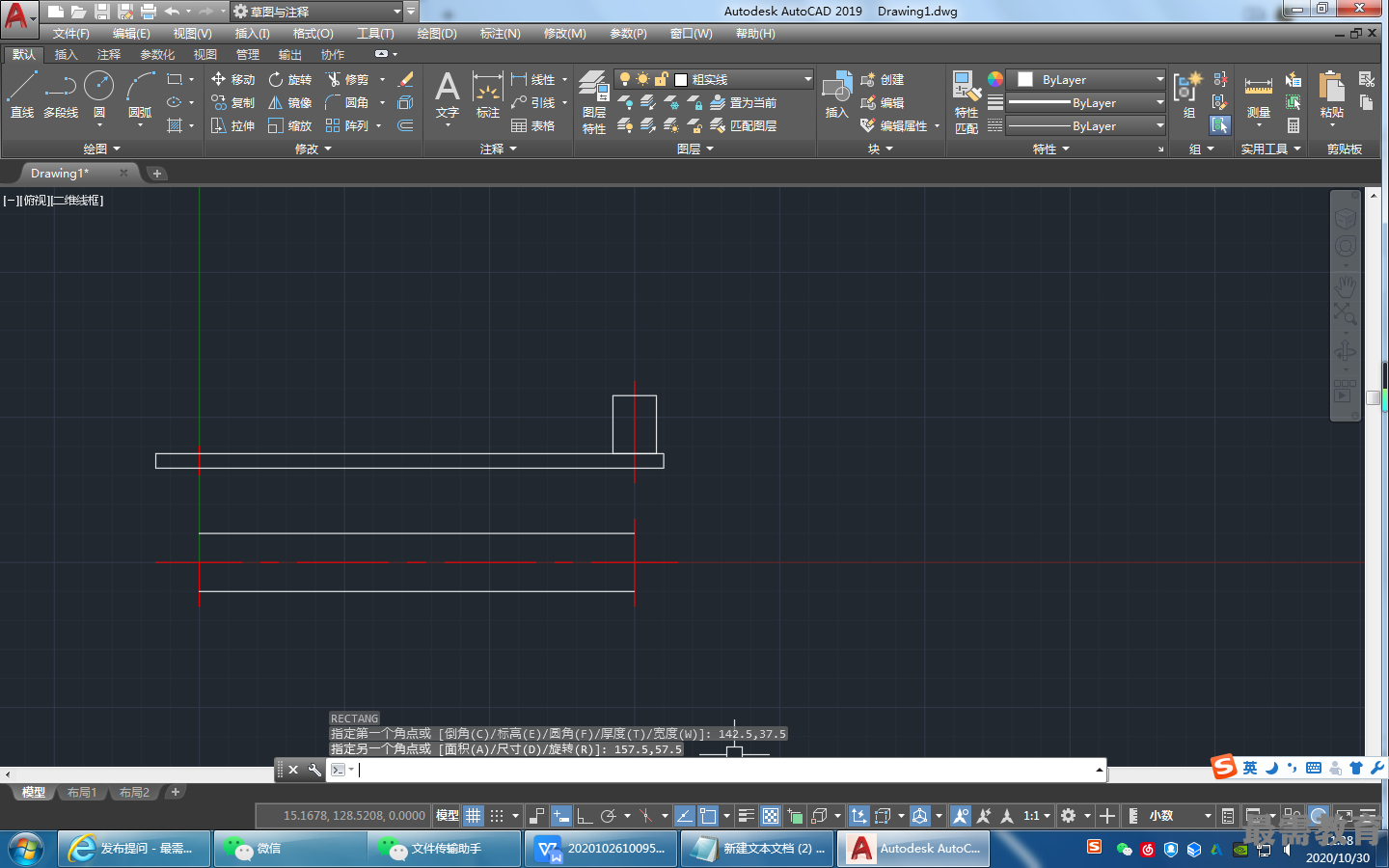

(4)单击“默认”选项卡的“绘图”面板中的“矩形”按钮，分别以{ (-15,32.5 ), ( 160,37.5 ) }和{ ( 142.5,37.5 ), ( 157.5,57.5 ) }为角点，绘制矩形。结果如图所示

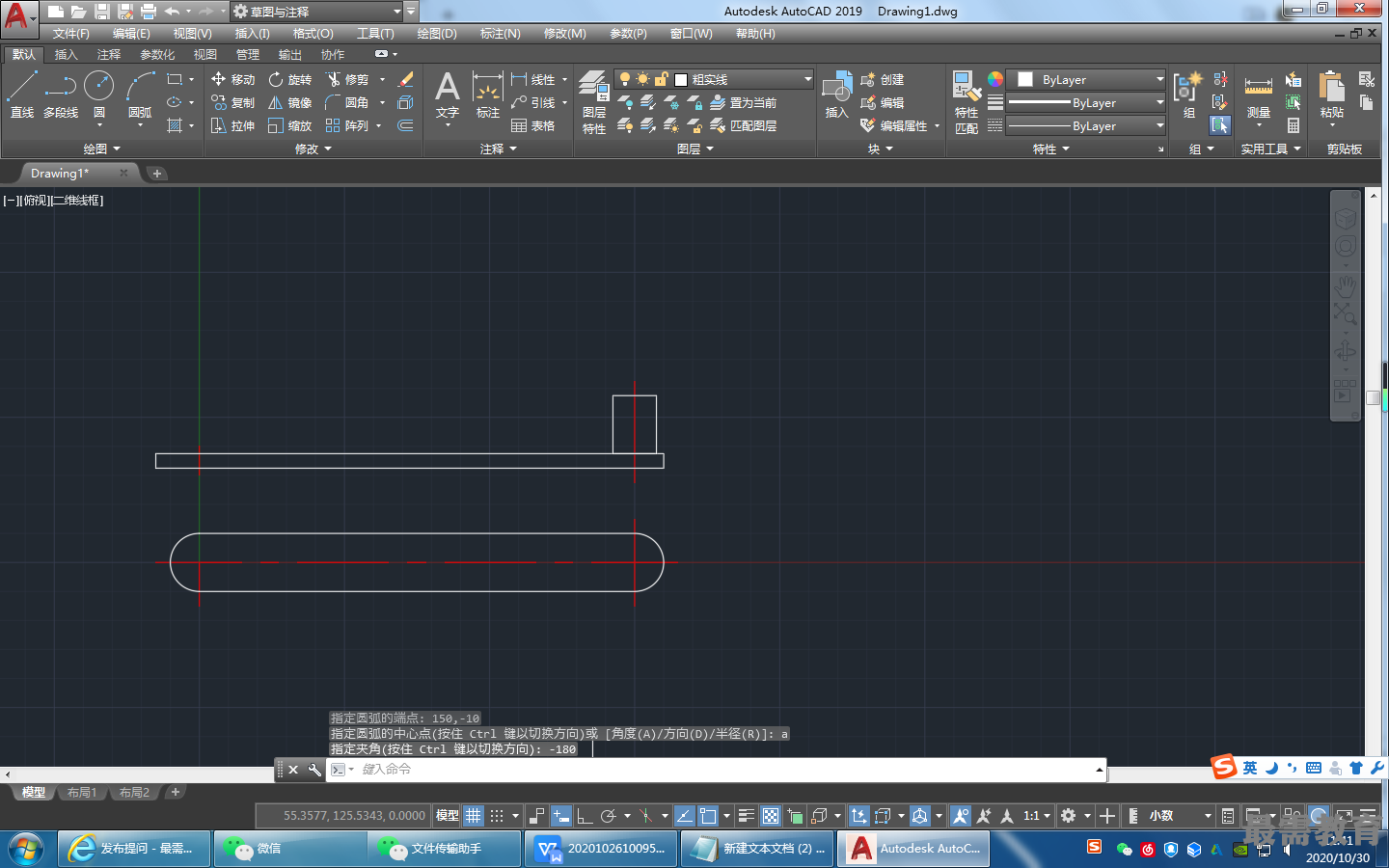

(5)单击“默认”选项卡的“绘图”面板中的“圆弧”按钮、以（0,10)为起点、 ( 0,-10 )为端点绘制夹角为180°的圆弧1，重复“圆弧”命令，以（150,10)为起点、 (150,-10)为端点绘制夹角为-180°的圆弧2。结果如图所示。

(6)单击“默认”选项卡的“绘图”面板中的“圆”按钮，绘制圆心坐标是 (150,0)、半径为7.5的圆。
(7)单击“默认”选项卡的“绘图”面板中的“多边形”按钮绘制正多边形，命令行提示与操作如下。
命令：—polygon
输入侧品数 <4>: 6
指定正多边形的中心点或[边(E)]:0,0
输入选项[内接于圆（I)/外切于圆（c)] <I>: C
指定圆的半径： 6
命令：_polygon
输入侧面数<4>: 6
指定正多边形的中心点或[边（E)]: 150,0
输入选项[内接于圆（1)/外切于圆（C) ] <I>: C
指定圆的半径:5

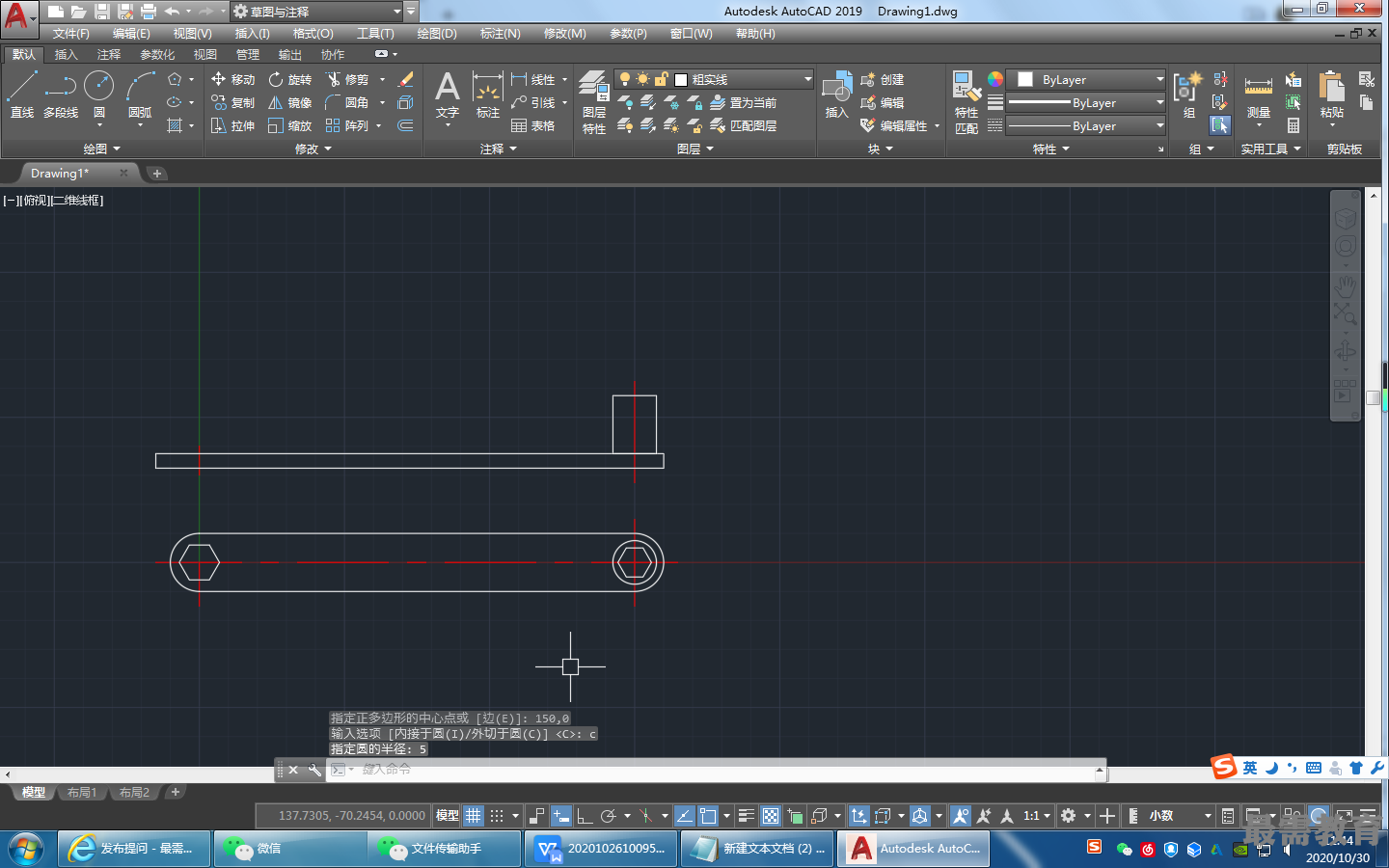

结果如图所示
