UG NX 8.5教程 7.1.1 二维加工（mill_planar） 5. 操作示例1

 5. 操作示例1

1）打开或构建图形文件

   打开（或构建）cam001.prt图形文件。如图7-48所示。

2) 进入CAM功能模块

    单击工具栏中的“开始”功能键，在下拉菜单中的“加工”，启动“加工”应用模块，弹出“加工环境”对话框，设置如下：

  CAM会话配置选择：“cam_general”。

  CAM设置选择：“Mill_planar”，单击“确定”按钮进入CAM功能模块。

3）创建程序和刀具

4）创建工序

(1) 单击“几何体”选项区的“几何体”所在行的“编辑”按钮，弹出“工件”对话框，单击指定部件的“选择或编辑部件几何体”按钮，弹出“部件几何体”对话框。

      选择“几何体”选项，选择图形绘图区的零件后单击“确定”按钮。

    单击指定毛坯的“选择或编辑毛坯几何体”按钮，弹出“毛坯几何体”对话框，“类型”选择“包容块”选项，2次单击“确定”按钮完成设置，返回“平面铣”对话框。

(2)   指定部件边界

(3)   指定毛坯边界

(4)   指定底面

(5)   方法

(6) 切削模式

选择“跟随周边”

(7) 步距、平面直径百分比

步距：刀具直径百分比   50%

(8) 切削层

(9)   切削参数

(10)   非切削移动

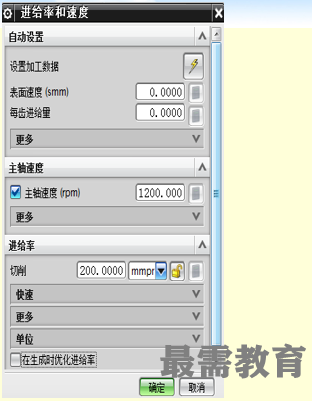

(11)    进给率和速度

(12) 操作

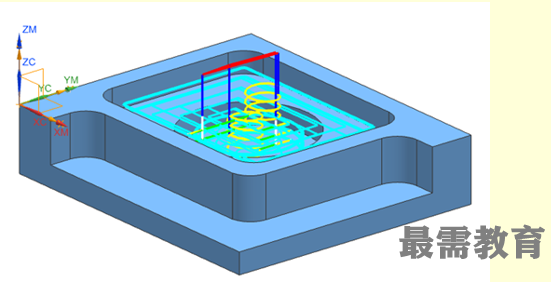

    单击“操作”选项区的“生成”功能按钮，系统计算、生成零件加工刀具路径，如图7-65所示，单击“确定”按钮完成平面铣的生成刀路的CAM操作。
