2.  UG CAM加工环境和工作界面

1）加工环境初始化

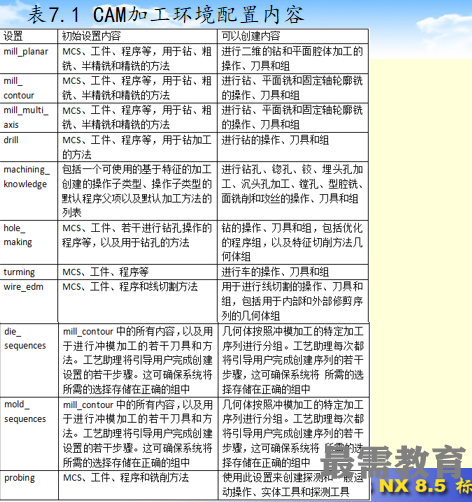

首先在UGNX中构建或打开一个待加工零件，点击[开始]→[加工]命令，弹出加工环境对话框，如图7-2所示。根据对象的不同，选择不同的配置，其中有CAM会话偏置和要创建的CAM设置。

2) 工作界面简介

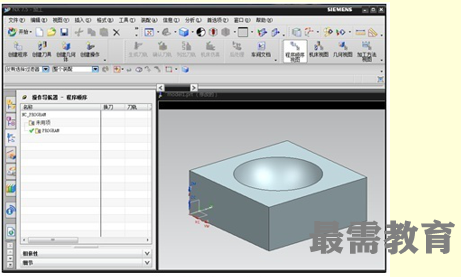

    进入CAM加工环境，工作界面上增加了一个CAM操作导航器，工具栏中增加了导航器和插入两个工具条，如图7-3所示。

(1) 菜单简介

     CAM菜单主要有插入、工具等。CAM操作可以从菜单栏的插入菜单、工具菜单进入，通常从工具条的插入、导航器快捷菜单进入。

(2) 工具条

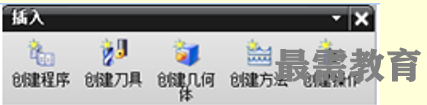

    CAM工具条主要有[插入]、[导航器]、[操作]等。其中[插入]如图7-4所示。

[导航器]如图7-5所示。

[操作]如图7-6所示。

(3) 操作导航器

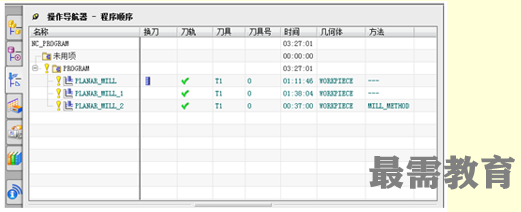

   操作导航器包括顺序视图、机床视图、几何体视图和加工方法视图四个部分。在“导航器”工具条上点击“程序顺序视图”功能键，再将光标移动到界面左侧的“操作导航器”功能框的右边界上向右拉开，如图7-7其中三个刀路已正常生成。

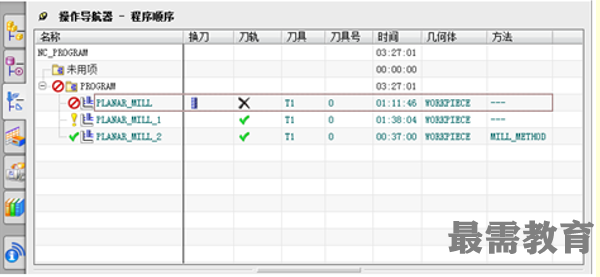

图7-8中，三个刀路的状态不一样，详细说明如下。

名称栏：列出了程序组的名称和每个程序名下几个CAM加工的名称

CAM加工名称前标志：    表示刀轨路径还没有正确生成出来。

                      表示刀轨路径生成正常。

                      表示刀轨路径已进行后处理。

换刀栏：列出了每个CAM加工是否换刀。

刀轨栏：×表示没有正确生成出刀轨。

        √表示已生成出刀轨路径。

刀具栏：显示每个CAM加工所用的刀具名称。

刀具号栏：显示每个CAM加工所用的刀具的号。

时间栏：列出了每个CAM加工的时间。

几何体栏：显示每个加工的几何体名称。

方法栏：显示了每个CAM加工的加工方法。

(4) 面向对象的弹出菜单

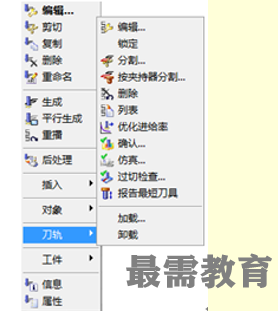

   将光标指针指向“操作导航器”的各个节点或节点下的各种CAM加工操作，点击鼠标右键，弹出快捷菜单，如图7-9所示，该快捷菜单的大多数命令与加工创建工具条、加工对象工具条、加工操作工具条中的命令一一对应。
