AutoCAD2019——椭圆与椭圆弧的选项说明

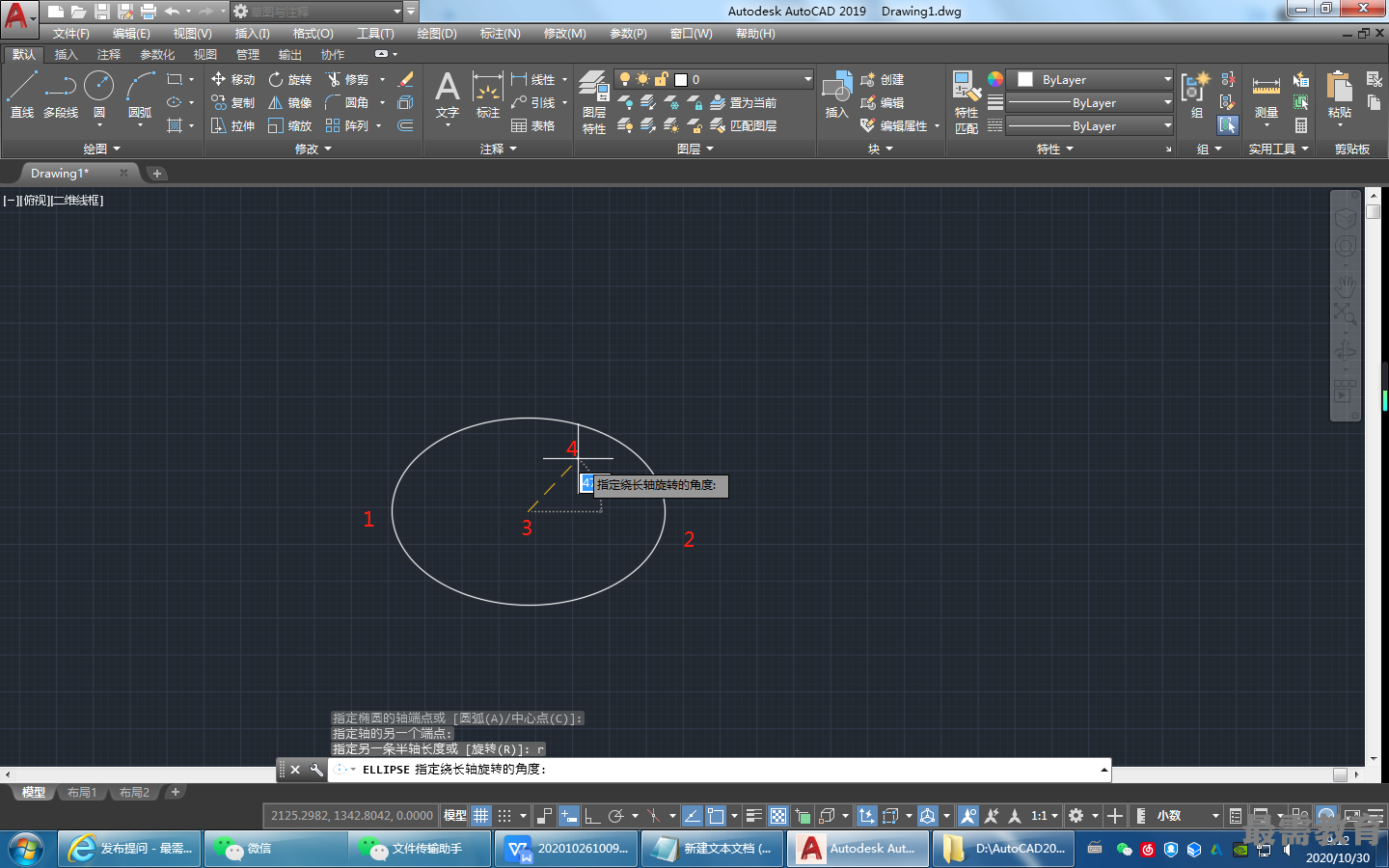

(1)指定椭圆的轴端点：根据两个端点定义椭圆的第一条轴，第一条轴的角度确定了整个椭圆的角度。第一条轴既可定义椭圆的长轴，也可定义其短轴。椭圆按图中显示的1—2—3—4顺序绘制。

(2)圆弧(A):用于创建一段椭圆弧，与“单击‘默认’选项卡的‘绘图’面板中的‘椭圆弧’按钮”功能相同。其中第一条轴的角度确定了椭圆弧的角度。第一条轴既可定义椭圆弧长轴，也可定义其短轴。选择该选项，系统命令行中继续提示与操作如下。
指定捕圆弧的轴端点或[中心点(c)]:(指定端点或输入c)
指定轴的另一个端点:（指定另一端点）
指定另一条半轴长度或[旋转(RH:(指定另一条半轴长度或输入R)
指定起点角度或[参数(P)]:(指定起始角度或输入P)
指定端点角度或[参数(P)/夹角（I)]:
其中各选项含义如下。

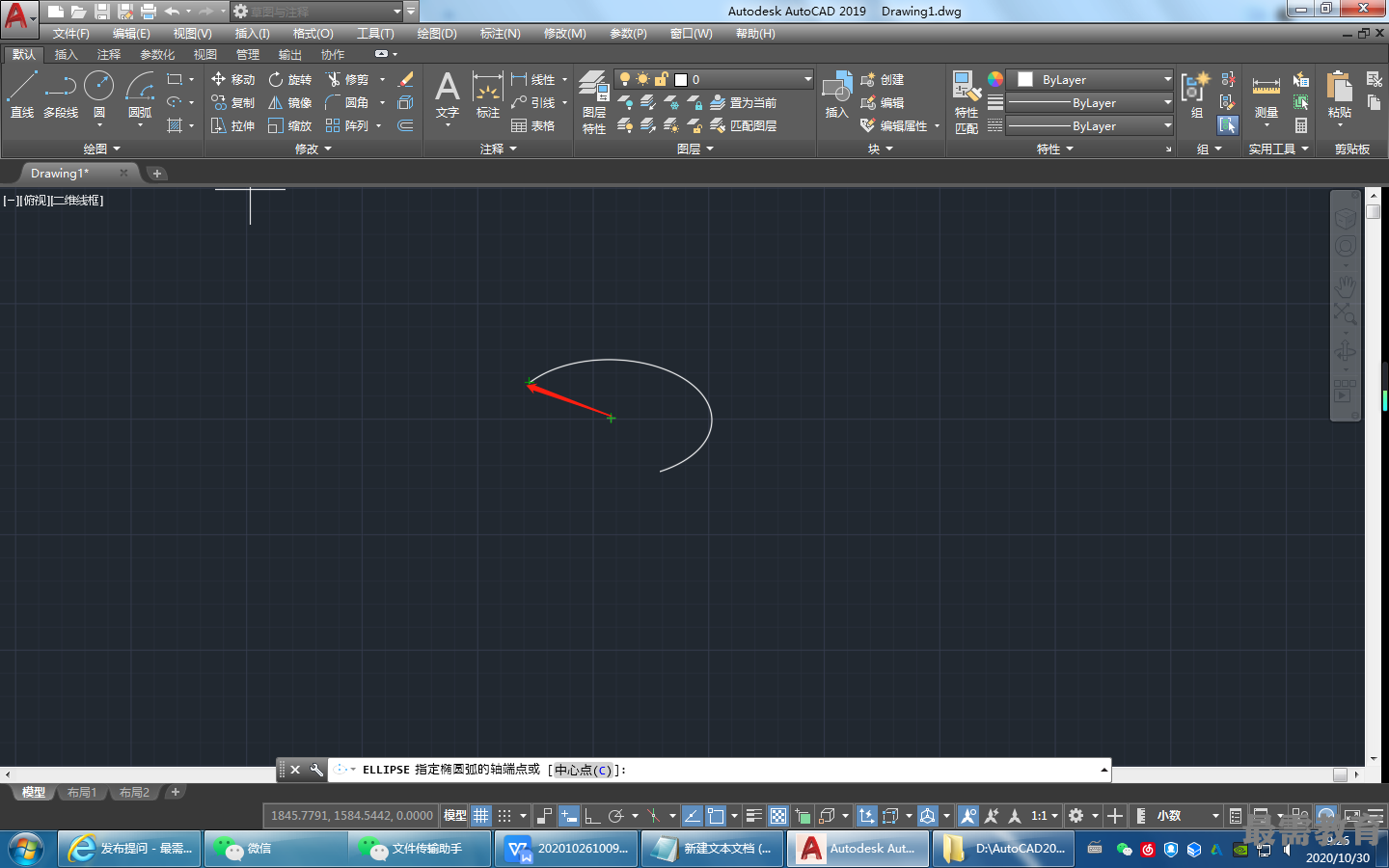

①起点角度：指定椭圆弧端点的两种方式之一，光标与椭圆中心点连线的夹角为椭圆端点位置的角度，如图所示。

②参数(P):指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参数方程式创建椭圆弧。
p(w)=cH-ax cosw+bxsinw
其中，c是椭圆的中心点，a和b分别是椭圆的长轴和短轴，u为光标与椭圆中心点连线的夹角。
③夹角(I):定义从起点角度开始的包含角度。
④中心点(C):通过指定的中心点创建椭圆。
⑤旋转(R):通过绕第一条轴旋转圆来创建椭圆。相当于将一个圆绕椭圆轴翻转一个角度后的投影视图。
