UG NX 8.5教程 4.7.2 分析装配间隙

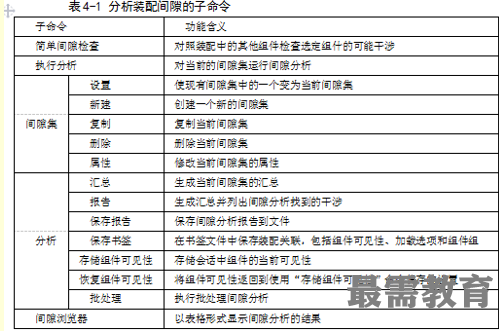

  用于分析装配间隙的子命令较多，下面以表的形式列出分析装配间隙子命令的功能含义，如表4-1所示。源文件参见G:\yuanwenjian＼di 4 zhang\ 4.7\4.7.02

例如，要对选定的组件进行简单间隙检查，则可按照以下方法步骤来执行。

1.选择要进行简单间隙检查的组件。

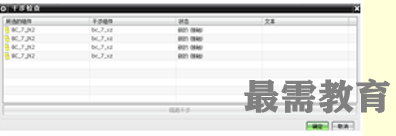

2.在菜单栏中选择“分析”                      命令，或者在“装配”工具栏的“装配间隙”下拉菜单中单击“简单间隙检查”按钮，系统弹出“类选择”对话框，选择要检查的部件，按“确定”后弹出如图4-27所示的“干涉检查”对话框。

3.“干涉检查”对话框列出了可能的干涉情况，此时系统提示选择要检查的间隙分析干涉。在对话框的干涉列表中选择所需的干涉组，接着可单击“隔离干涉”按钮。

4. 单击“干涉检查”对话框中的“确定”按钮。
