UG NX 8.5教程 4.7.1 简单干涉检查

      在实际的产品设计中，当产品中的各个零部件组装完成后，设计人员往往此较关心产品中各个零部件间的干涉情况:有无干涉?哪些零件间有干涉?干涉量是多大?下面通过一个简单的装配体模型为例，说明干涉分析的一般操作过程。

1. 打开文件G:\yuanwenjian＼di 4 zhang\4.7\4.7.01\interference.prt。

2. 在装配模块中，选择下拉菜单     /       命令，系统弹出“简单干涉”对话框，可以用来确定两个体是否相交。

3. “创建干涉体”简单干涉检查。

1) 在“简直干涉”对话框       区域的     下拉列表中选择      选项 。

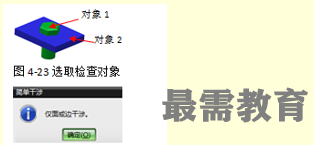

2) 依次选取图4-23所示的对象1、对象2，单击“简单干涉”对话框中的应用按钮，系统弹出图4-24所示的“简单干涉”对话框。

3) 单击“简单干涉”对话框的      按钮，完成“创建干涉体”简单干涉检查。

4. “高亮显示面”简单干涉检查。

1) 在“简单干涉”对话框          区域的     下拉列表中选择             选项，系统弹出  图4-25所示的“简单干涉”对话框。

2) 在“简单干涉”对话框          区域的          下拉列表中选择       选项，依次选取图4-26a所示的对象1、对象2。模型中将显示图4-26b所示的干涉平面。

3) 在“简单干涉”对话框           区域的            下拉列表中选择              选项，单击         按钮，模型中将依次显示所有干涉平面。

4) 单击“简单干涉”对话框中的取消按钮，完成“高亮显示面”简单干涉检查操作。
