UG NX 8.5教程 4.5.3 添加第二个部件

1. 添加第二个部件。在“添加组件”对话框中单击  按钮，选择G:\yuanwenjian＼di 4 zhang\4.5＼ug7_2.prt，然后单击按钮。

2. 定义放置定位。

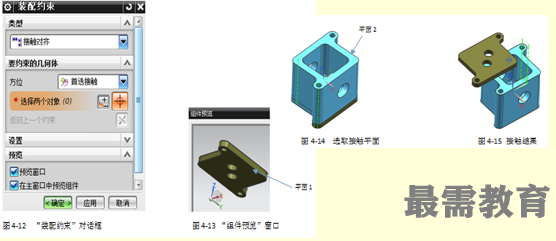

3. 添加“接触”约束。在“组件预览”窗口中选取图4-13所示的平面1，然后在主对话框中选取图4-14所示的平面2。单击    按钮，结果如图4-15所示。

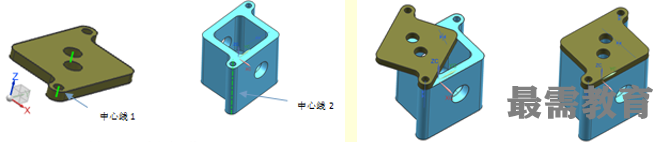

 4. 添加“自动判断中心/轴”约束。在“装配约束”对话框【要约束的几何体】区域的【方位】下拉列表中选择         选项，在“组件预览”窗口中选择中心线1，在主对话框中选取中心线2，如图4-16，约束结果如图4-17所示。同理。对角的另外一对孔也采用“自动判断中心/轴”约束，结果如图4-18所示。
