UG NX 8.5教程 3.8 雨伞设计

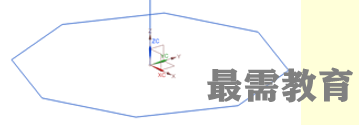

第一步、插入/曲线/多边形，绘制正八边形，在平面 XC-YC平面内 ，如图3-95所示。

第二步、插入/曲线/直线和圆弧/ ，见图3-96。

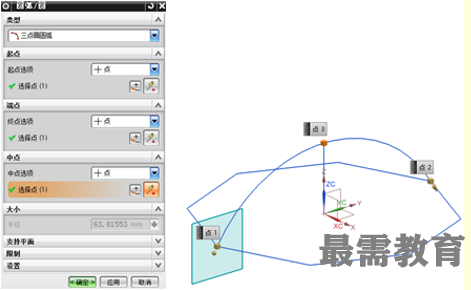

第三步、插入/曲线/ ，类型选择“三点画圆弧”，以八边形YC轴方向的两个端点及上步建立直线的顶点为中点建立下图圆弧。如图3-97

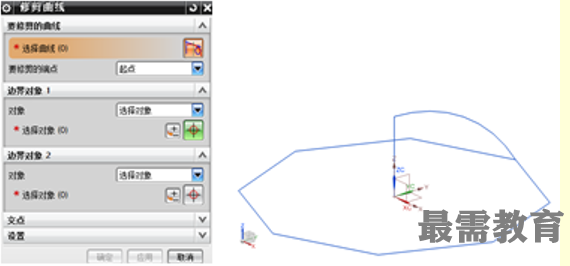

第四步、“编辑”/“曲线”/，弹出对话框，“要修剪的曲线”选择圆弧线，“边界对象1”选择直线，对圆弧进行修剪，隐藏出现的虚线，留下上述圆弧的二分之一，见图3-98。

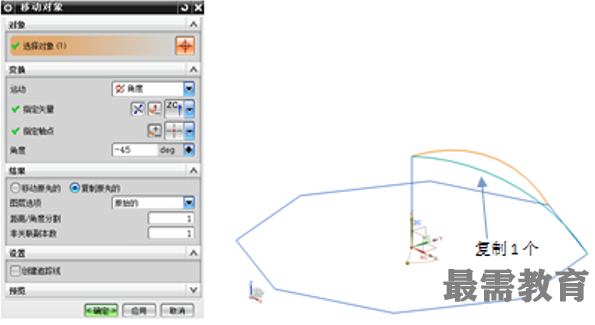

第五步、“编辑”/ ，复制同样的圆弧，如图3-99所示

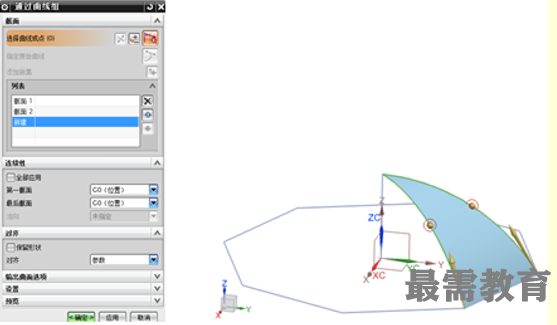

第六步、“插入”/“网格曲面”/ ，运用曲线组命令建立伞布的曲面，如图3-100所示。

第七步、在部件导航器中把  隐藏。

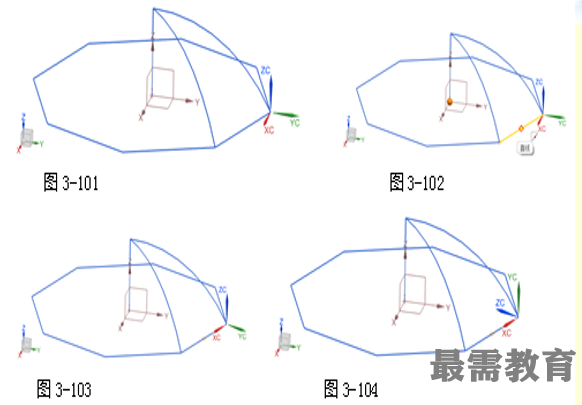

格式/WCS/原点，将WCS原点移到图3-101位置。

格式/WCS/ ，选中图3-102线段中点，工作坐标系转换为图3-103所示。

格式/WCS/ ，绕  旋转90︒，如图3-104。

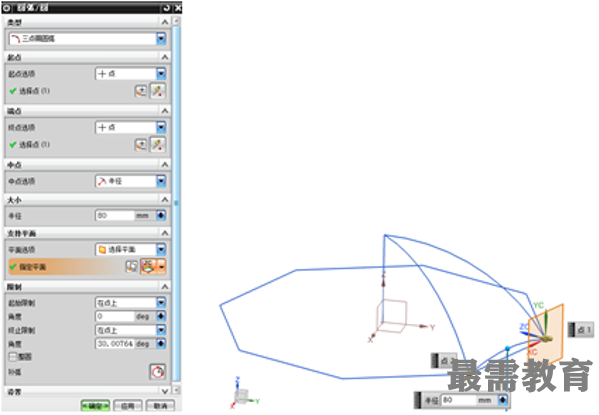

插入/曲线/  ，类型选择“三点画圆弧”，绘制半径为80的小圆弧，“中点选项”选“半径”，“指定平面”为XC-YC平面，对话框如图3-105，结果如图3-106。

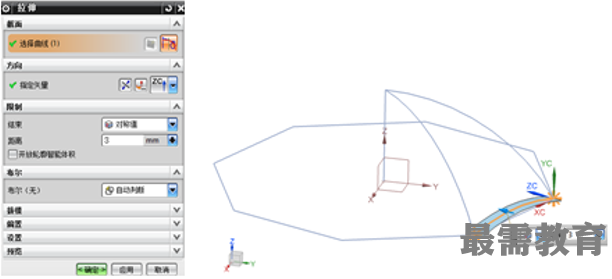

第八步、以上步建立的曲线为截面进行对称拉伸，拉伸距离为3，拉伸方向为+ZC，见图3-107。

第九步、在部件导航器里把  显示出来。

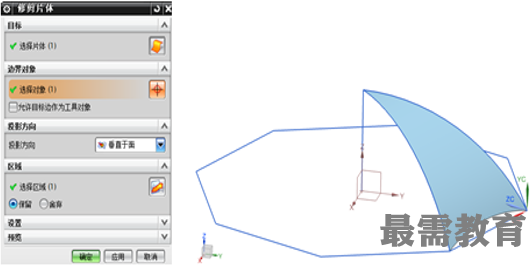

插入/修剪/ ，选择“通过曲线组”片体为目标体，上一步的拉伸片体作为边界对象，对伞布进行修剪，在部件导航器中隐藏  和  以后的效果如图3-108所示

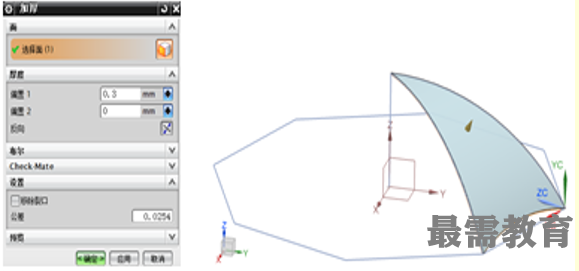

第十步、插入/  / ，对伞布曲面进行加厚处理，“偏置1”输入0.3，偏置方向朝外，如图3-109所示。

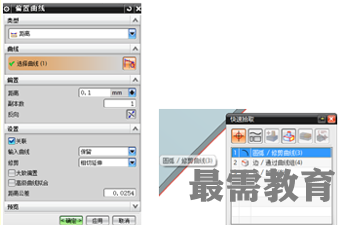

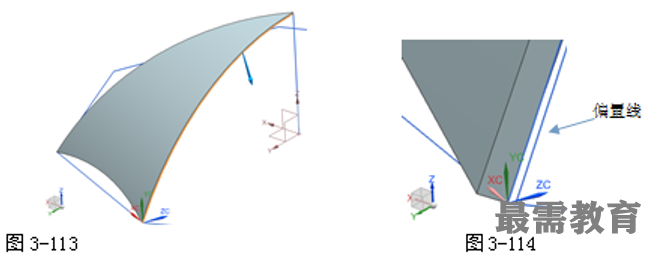

第十一步、     调整视图呈如图3-110方位，插入/  / ，如图3-111，对伞布的边圆弧曲线进行偏置(选图3-112曲线)，距离为0.1，偏置方向朝里，如图3-113，结果如图3-114。

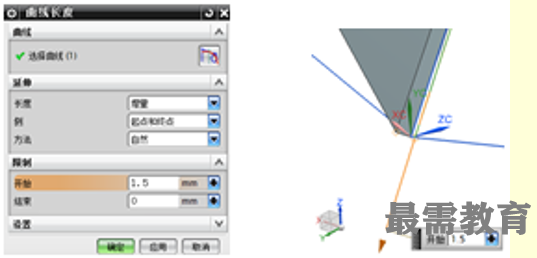

第十二步、编辑/曲线/ ，将上步偏置的直线延长1.5mm，效果如图3-115。

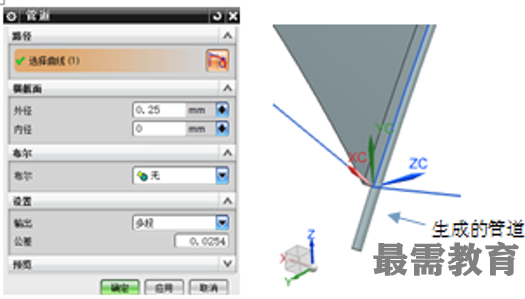

第十三步、插入/扫掠/ ，以延长的曲线为导线，利用管道命令建立外径为0.25的伞布支架，见图3-116。

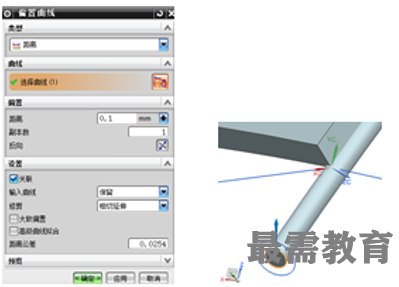

第十四步、对支架尾部的轮廓曲线偏置0.1，向外偏，见图3-117。

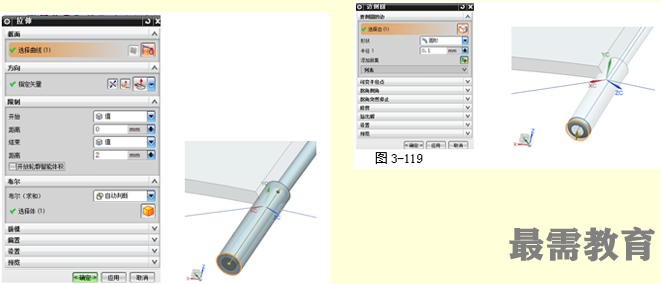

第十五步、接着利用拉伸建立支架脚，“指定矢量”选择“曲线/轴矢量”，拉伸距离为2，如图3-118，并倒圆，“半径1”为0.1，见图3-119。

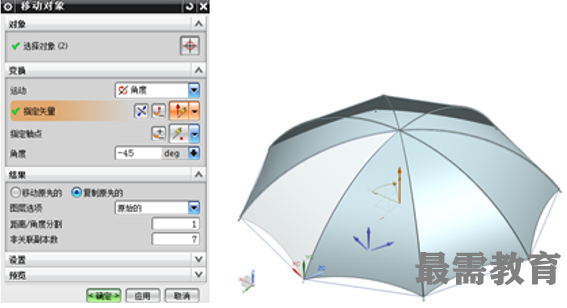

第十六步、编辑/ ，复制其余的伞布及支架，角度-45，非关联副本数7，如图3-120所示。

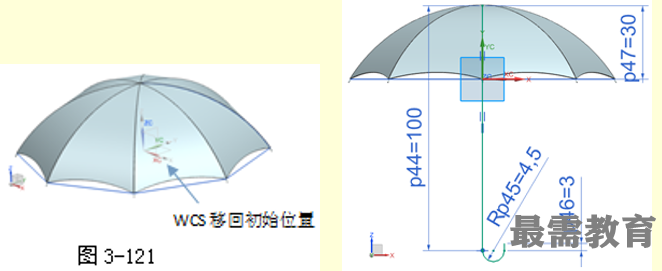

第十七步、格式/WCS/ ，把工作坐标系WCS移回初始位置和方位，如图3-121所示。

插入/ ，选择X-Z平面为作图平面，建立伞杆及伞把的草图，如图3-122。

  第十八步、运用管道命令建立伞杆及伞把，管道外径1.5，如图3-123所示。

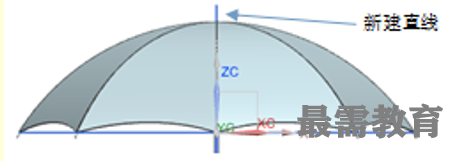

第十九步、插入/曲线/直线和圆弧/ ，建立一条起点在(0，0，30），终点在（0，0，35），在伞顶建立长度为5，沿着Z轴的直线，如图3-124。

第二十步、运用管道建立伞顶尖，管道外径3。

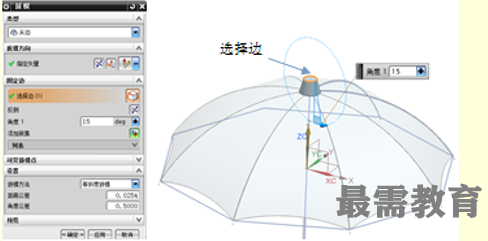

单击【特征】工具栏上的“拔模”图标 ，类型选“从边”，“角度1”为15，如图3-125。

第二十一步   Ctrl+B ，隐藏曲线、基准。关闭WCS。

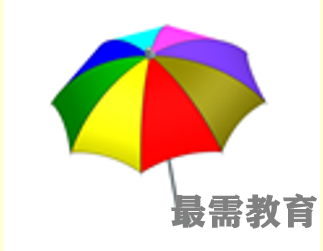

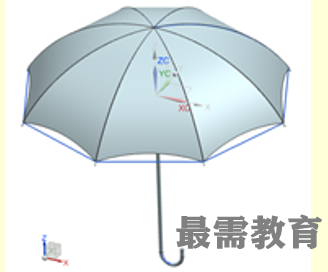

  Ctrl+J，给伞各面配色，结果如图3-126。
