AutoCAD2019—— 构造线

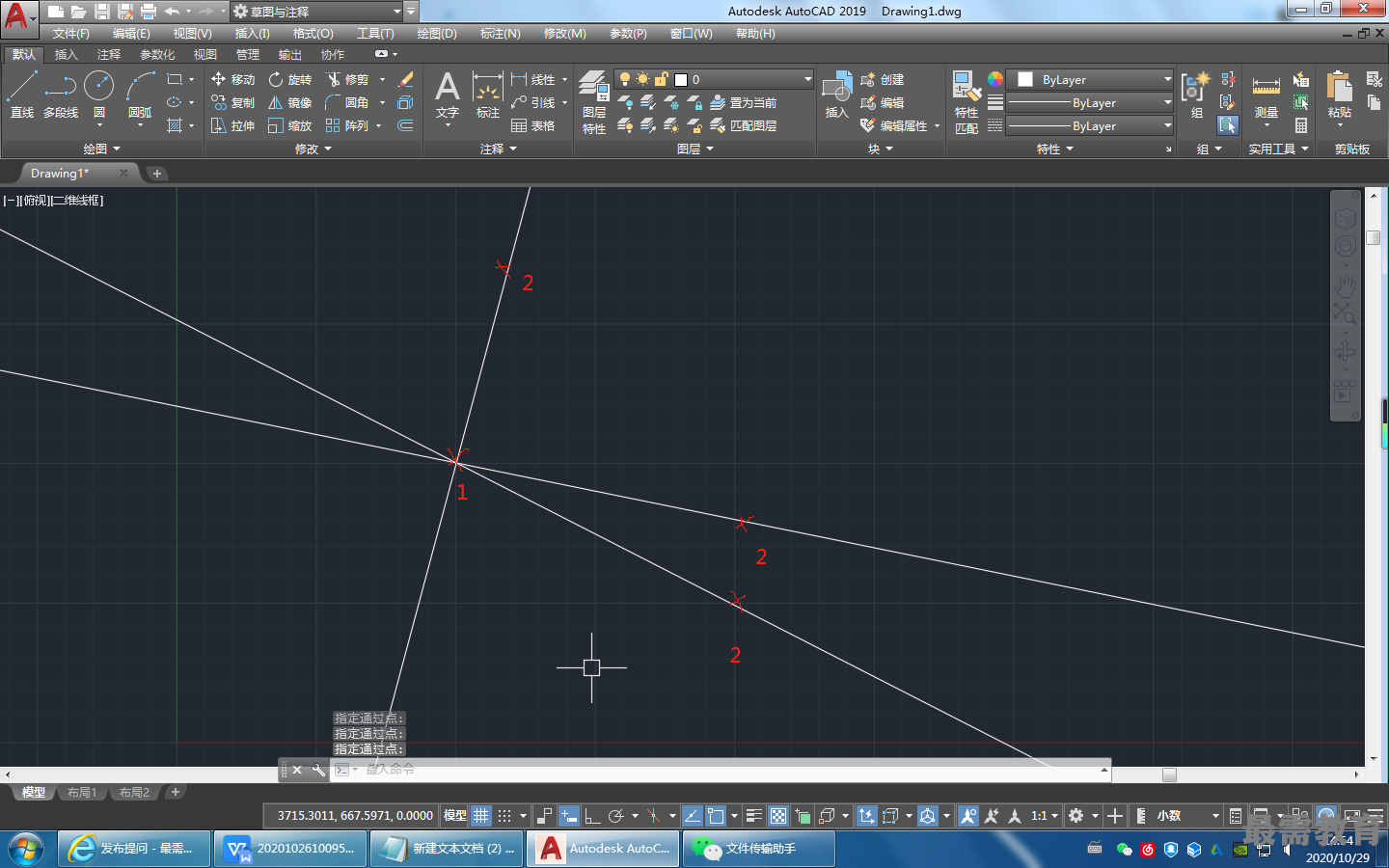

构造线就是无穷长度的直线，用于模拟手工作图中的辅助作图线。构造线用特殊的线型显示，在图形输出时可不作输出。应用构造线作为辅助线绘制机械图中的三视图是构造线的主要用途，构造线的应用保证三视图之间“主、俯视图长对正，主、左视图高平齐，俯、左 视图宽相等”的对应关系。如图所示为应用构造线作为辅助线绘制机械图中三视图的示例。图中细线为构造线，粗线为三视图轮廓线。

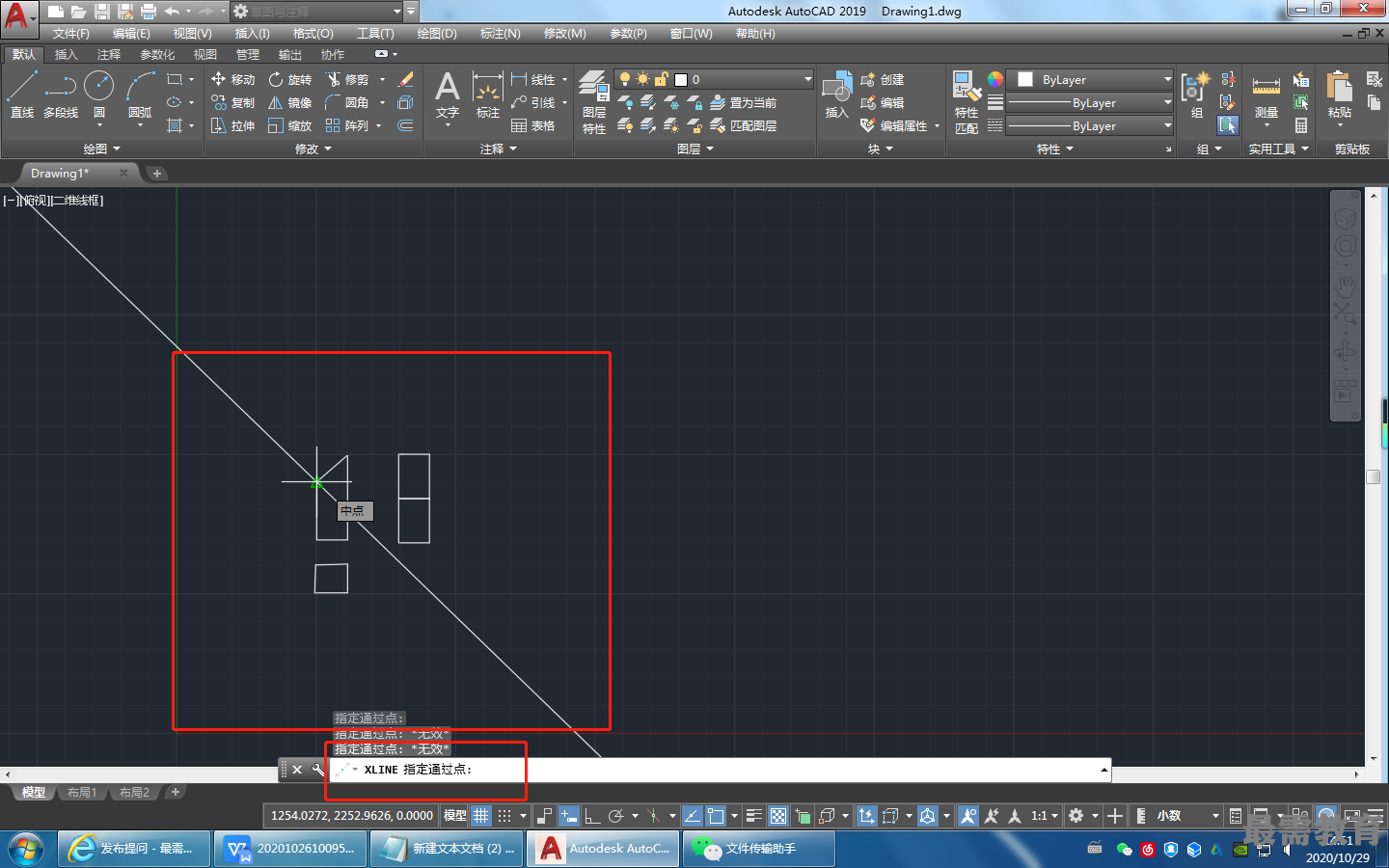

命令行：XLINE (快捷命令：XL)。
菜单栏：选择菜单栏中的“绘图”>“构造线”命令。
工具栏：单击“绘图”工具栏中的“构造线”按钮。
功能区：单击“默认”选项卡的“绘图”面板中的“构造线”按钮。
