UG NX 8.5教程 3.2.5 曲面的特性分析

曲面创建完成后要对曲面的性能进行必要的分析（如半径、反射、斜率），以确定曲面是否达到设计要求。

下面通过简单的实例分析来说明曲面特性分析的一般方法及操作过程。

1．打开文文件G:\ yuanwenjian\di 3 zhang\3.2\surface.prt

2. 半径分析

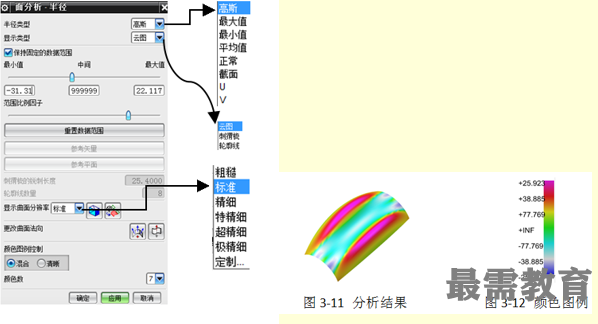

1) 选择下拉菜单  命令，系统弹出图3-10所示的“面分析-半径”对话框。

2) 采用“面分析-半径”对话框中的默认设置。此时曲面上呈现出一个彩色分布图，如图3-11所示。同时系统显示颜色图例，如图3-12所示。彩色分布图中的不同颜色代表不同的曲率大小，颜色与曲率大小的对应关系可以从颜色图例中查阅。单击     按钮，完成半径分析。

3. 反射分析

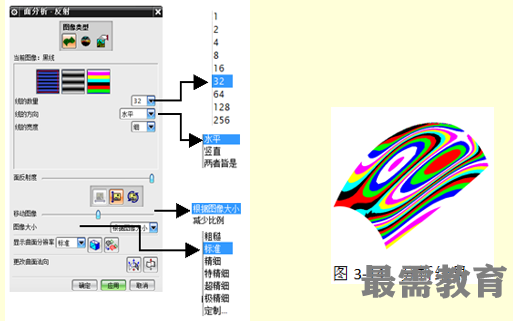

1) 选择下拉菜单  命令，系统弹出图3-13所示的“面分析-反射”对话框。

2) 在“面分析-反射”对话框中可以选择反射图像类型、反射图片和设置各种反射类型的参数。单击“直线图像”按钮  ，选择彩色线图标  ,再单击  按钮，图3-14所示即为直线图像彩纹分析的结果。

4．斜率分析

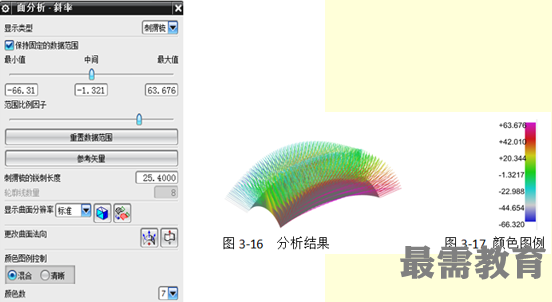

1) 选择下拉菜单  命令，系统弹出图3-13所示的“面分析-反射”对话框。

2)   在“面分析-斜率”对话框中可以选择显示类型，改变参考斜率的矢量和设置各种反射类型的参数。选择  下拉列表中的  选项，单击  按钮。

3) 刺猬梳分析的结果如图3-16所示，同时系统显示“颜色图例”，如图3-17所示。
