UG NX 8.5教程 3.2.4 创建网格曲面

1．直纹面

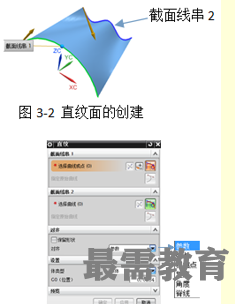

  直纹面可以理解为通过一系列直线连接两组线串而形成的一张曲面。在创建直纹面时只能使用两组线串，这两组线串可以封闭，也可以不封闭。下面介绍创建图3-2所示的直纹面的过程。

2. 通过曲线组

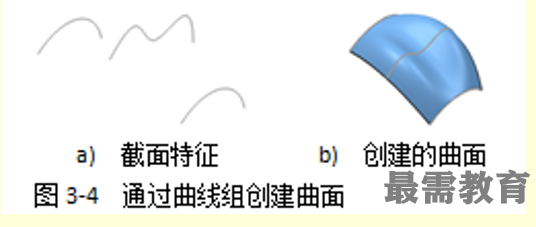

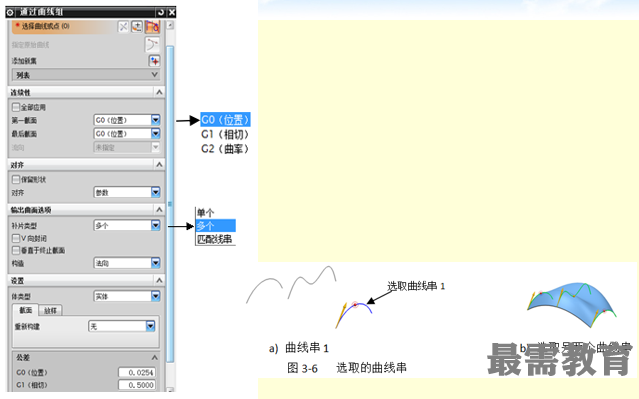

   通过曲线组选项用于通过同一方向上的一组曲线轮廓线创建曲面。曲线轮廓线称为截面线串，截面线串可由单个对象或多个对象组成，每个对象都可以是曲线、实体边等。下面介绍创建图3-4所示的“通过曲线组创建曲面”的过程。

3．通过曲线网格

     用“通过曲线网格”命令创建曲面就是沿着不同方向的两组线串轮廓生成片体。一组同方向的线串定义为主曲线，另外一组和主线串不在同一平面的线串定义为交叉线串，定义的主曲线与交叉线串必须在设定的公差范围内相交。这种创建曲面的方法定义了两个方向的控制曲线，可以很好地控制曲面的形状，因此它也是最常用的创建曲面的方法之一。

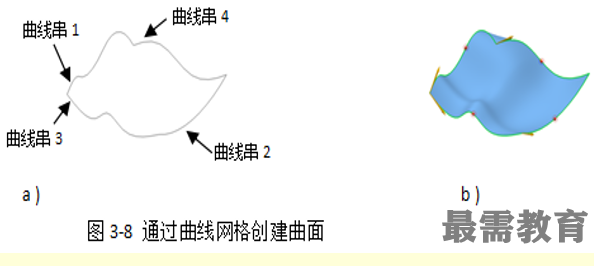

     下面将以图3-8为例说明利用“通过曲线网格”功能创建曲面的一般过程。

1）打开文件G:\ yuanwenjian\di 3 zhang\through curves_mesh.prt

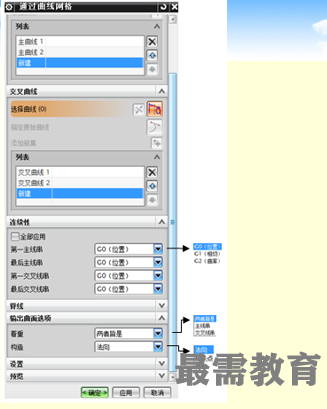

2） 选择下拉菜单  命令，系统弹出图3-9所示的“通过曲线组”对话框（一）。

3）定义主线串。

4）定义交叉线串。

5）单击  按钮，完成“通过曲线网格”曲面的创建，如图3-8b
