AutoCAD2019——直线操作

1.绘制探测器外框

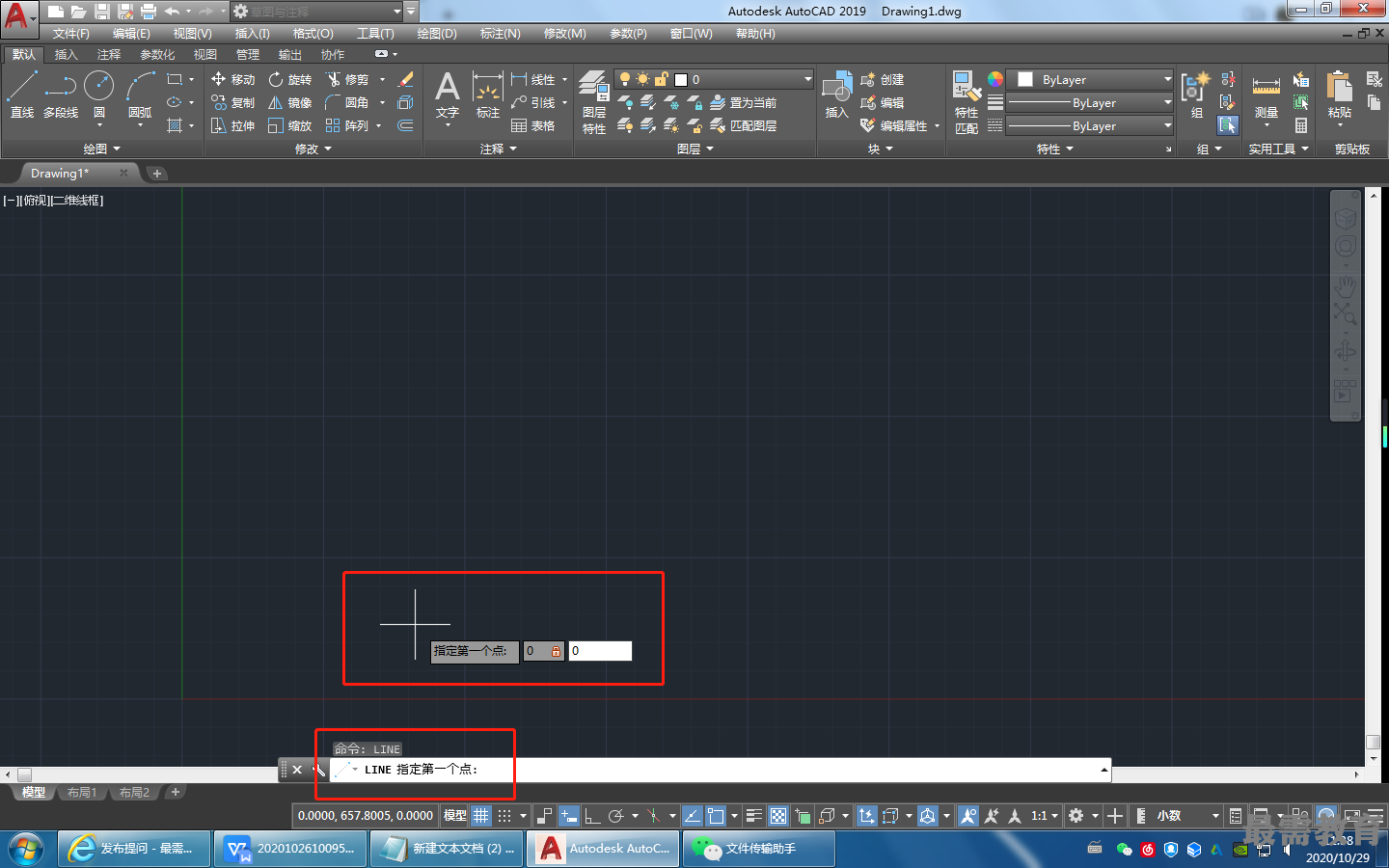

(1 )系统默认打开动态输入，如果动态输入没有打开，单击状态栏中的“动态输入”按钮,打开动态输入，单击“默认”选项卡的“绘图”面板中的“直线”按钮，在动态输入框中输入第一点坐标为（0,0)，如图所示。按Enter键确认第一点。

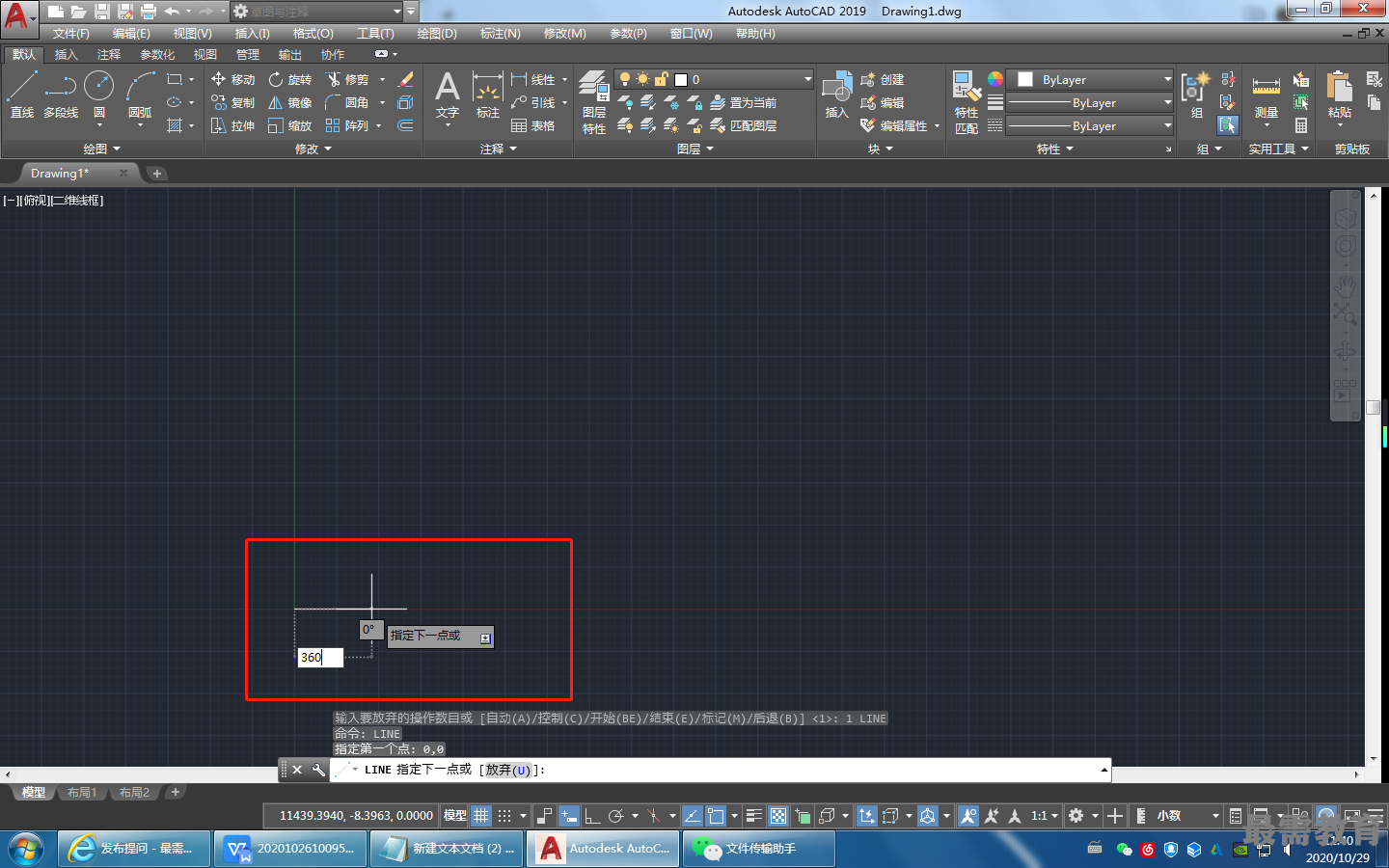

(2)在动态输入框中输入长度为360,按Tab键切换到角度输入框，输入角度为0°，如图所示。按Enter键确认第二点。

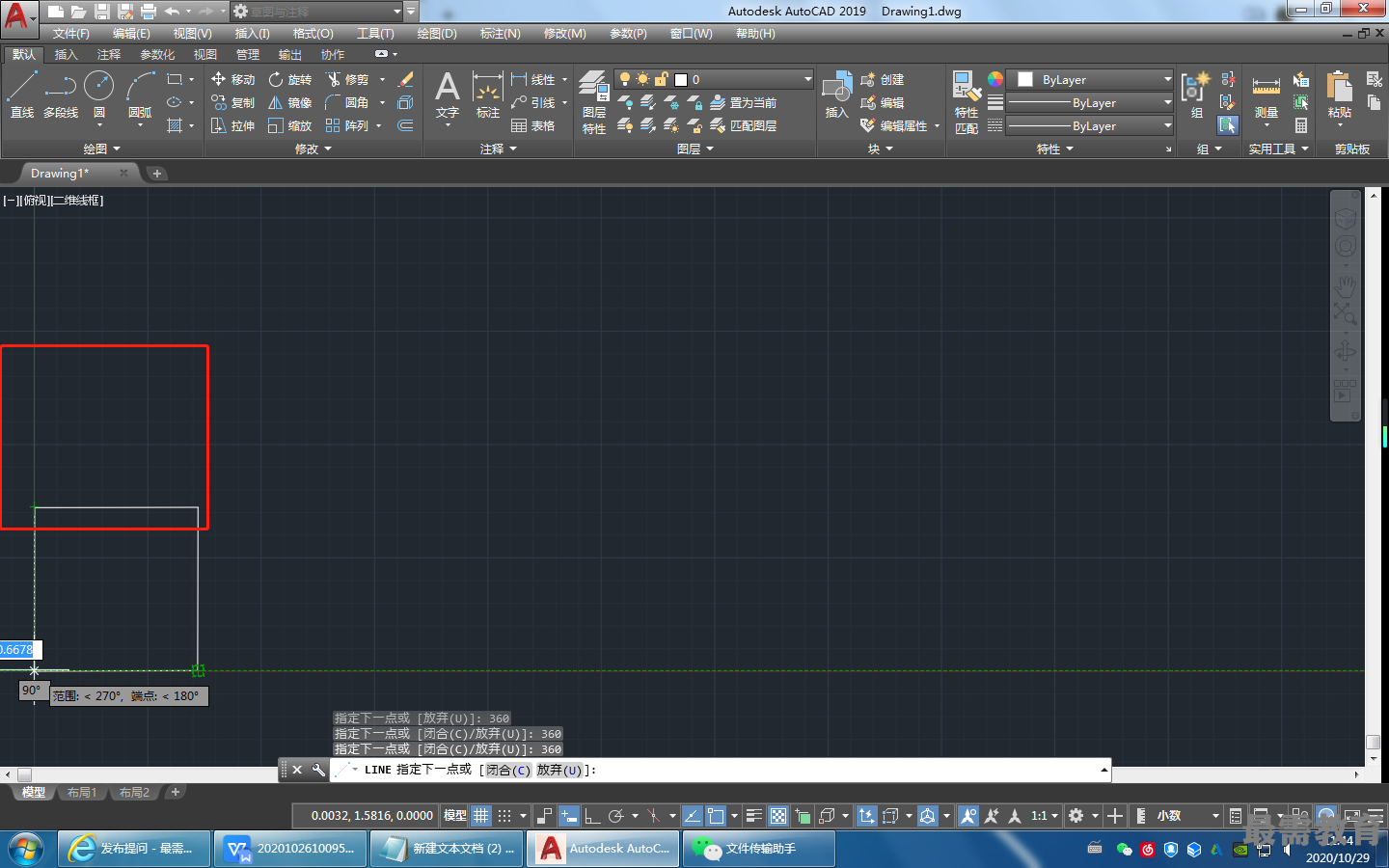

(3)重复上述步骤输入第三点长度为360，角度为90°；输入第四点长度为360,角度为180°,最后输入C (闭合），按Enter键确认，形成一个封闭的正方形，作为探测器的外框。

2.绘制内部结构

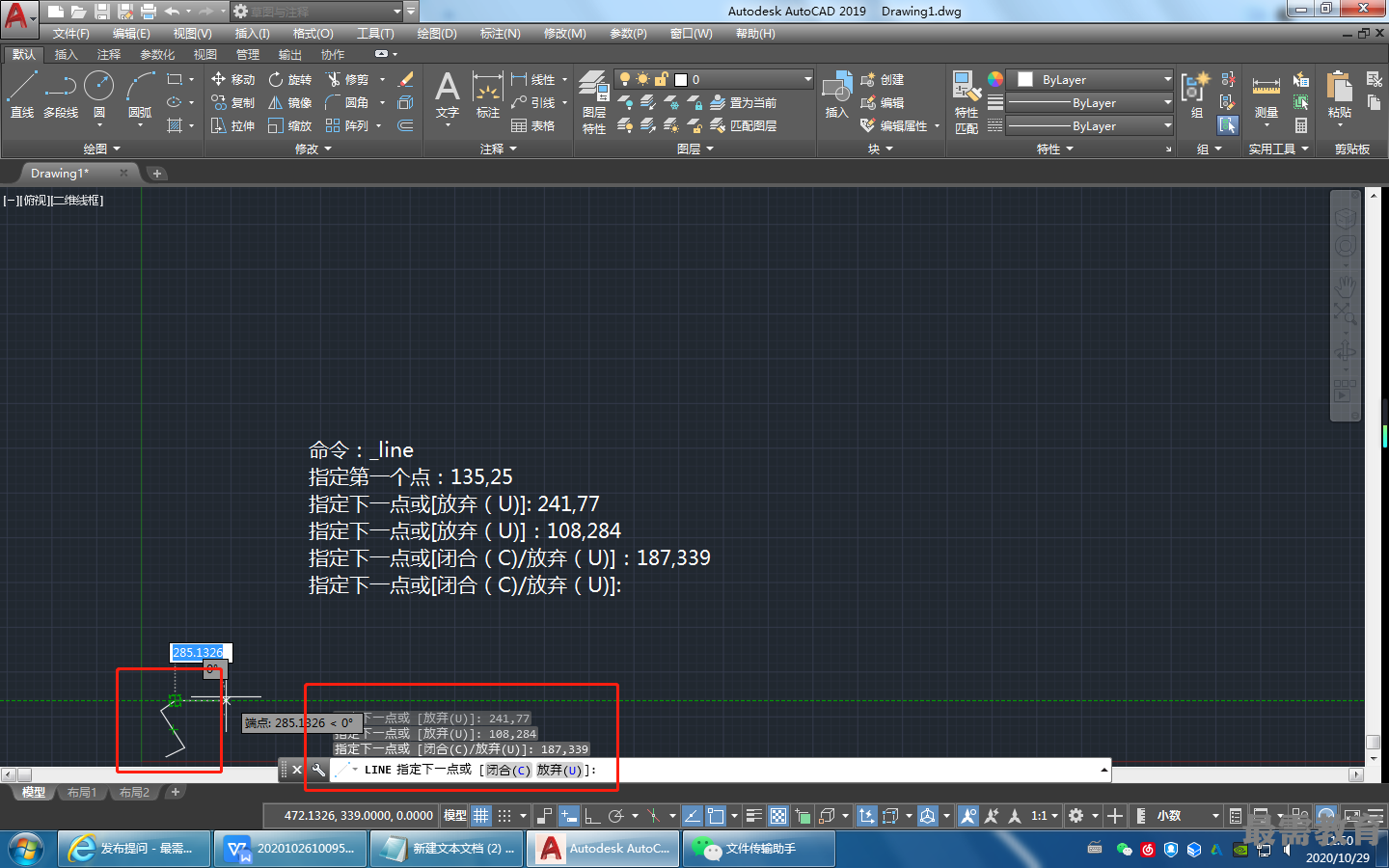

单击状态栏中的“动态输入”按钮,关闭动态输入，把文字输入状态调整为英文状态。单击“默认”选项卡的“绘图”面板中的“直线”按钮，绘制内部结构，命令行提示与操作如下。

注意：
(1)一般每个命令有4种执行方式，这里只给出了命令行执行方式，其他三种执行方式的操作方法 与命令行执行方式相同。
(2)坐标中的逗号必须在英文状态下输入，否则会出错。
