AutoCAD2019——设置图形单位选项说明

(1)“长度”与“角度”选项组：指定测量的长度与角度的当前单位及精度。
(2)“插入时的缩放单位”选项组：控制插入到当前图形中的块和图形的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例进行缩放。插入比例是原块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，则在其下拉列表框中选择“无单位”选项。
(3)“输出样例”选项组：显示用当前单位和角度设置的例子。
(4)“光源”选项组：控制当前图形中光度控制光源的强度的测量单位。为创建和使用光度控制光源，必须从下拉列表框中指定非“常规”的单位。如果“插入比例”设置为“无单位”，则将显示警告信息，通知用户渲染输出可能不正确。

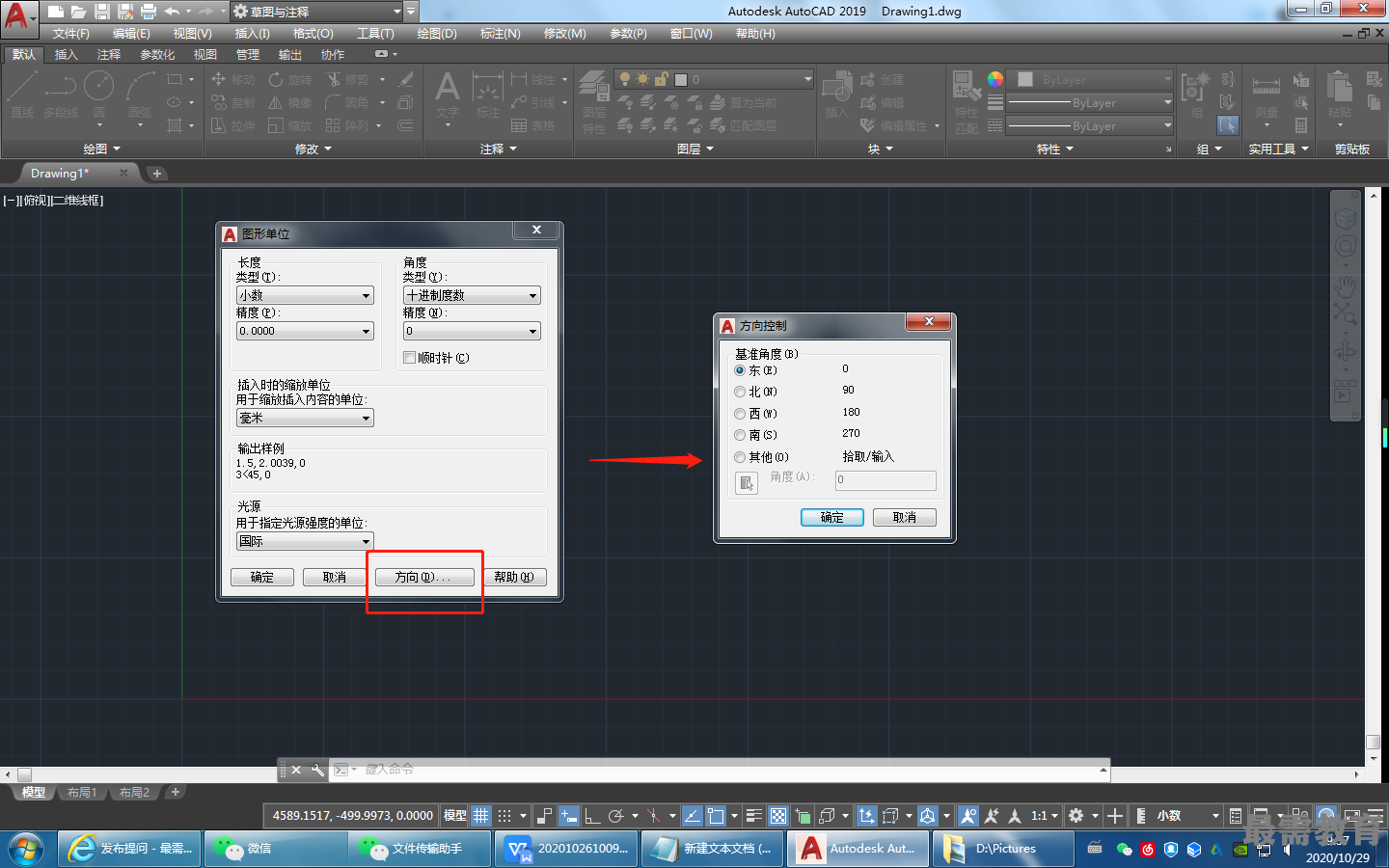

(5)“方向”按钮：单击该按钮，系统打开“方向控制”对话框，如图所示，可进行方向控制设置。
