AutoCAD2019——状态栏

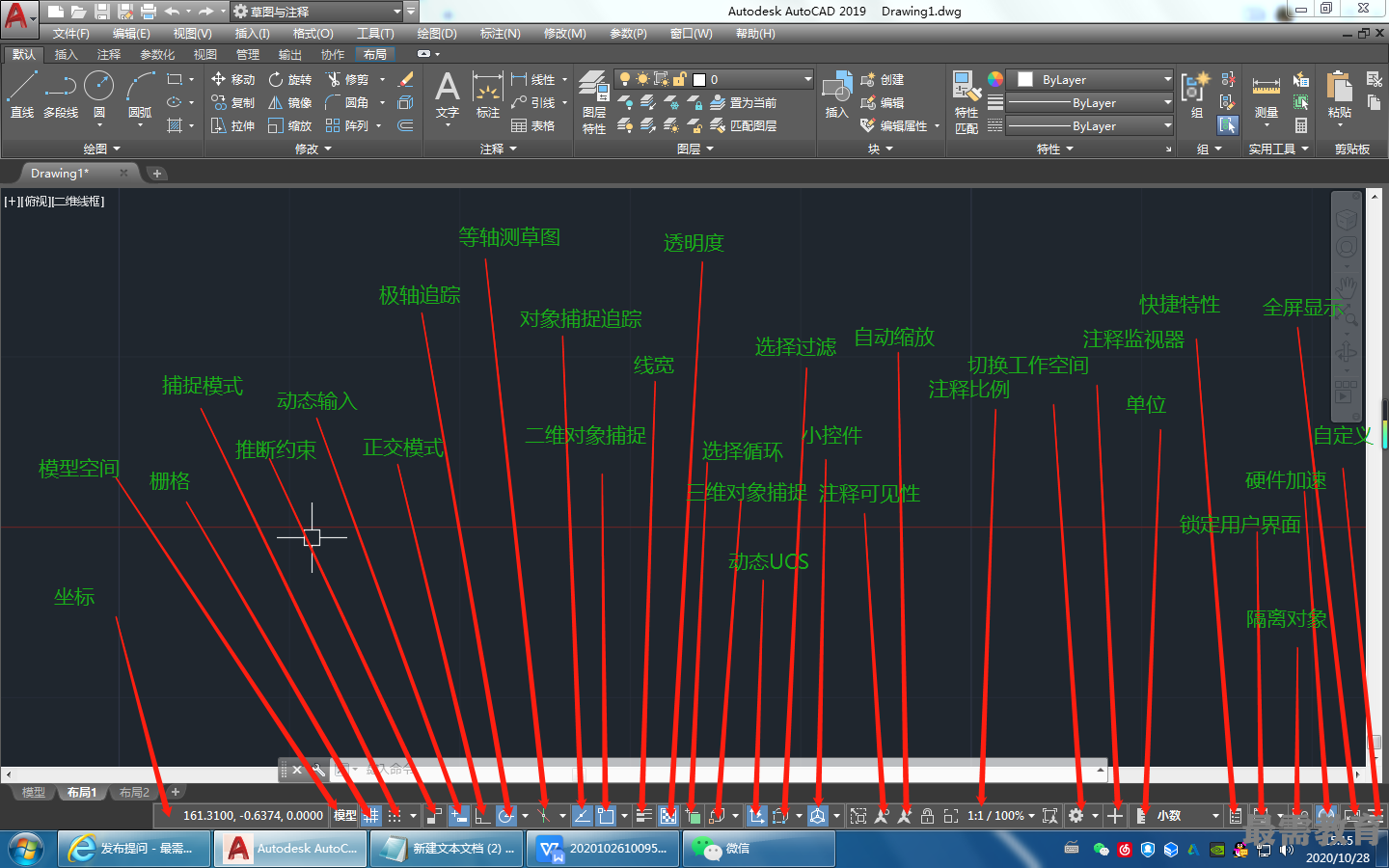

状态栏显示在屏幕的底部，依次有“坐标” “模型空间” “栅格” “捕捉模式” “推断 约束” “动态输入” “正交模式” “极轴追踪” “等轴测草图” “对象捕捉追踪” “二维对 象捕捉” “线宽” “透明度” “选择循环” “三维对象捕捉” “动态UCS” “选择过滤” “小控件” “注释可见性” “自动缩放” “注释比例” “切换工作空间” “注释监视器”“单位” “快捷特性” “锁定用户界面” “隔离对象” “硬件加速” “全屏显示” “自定义”这30个功能按钮。单击部分开关按钮，可以实现这些功能的开关。通过部分按钮也可以 控制图形或绘图区的状态。

(1)坐标：显示工作区鼠标放置点的坐标。
(2)模型空间：在模型空间与布局空间之间进行转换。
(3)栅格：栅格是覆盖整个坐标系（UCS) XY平面的直线或点组成的矩形图案。 使用栅格类似于在图形下放置一张坐标纸，利用栅格可以对齐对象并直观显示对象之间的距离。
(4)捕捉模式：对象捕捉对于在对象上指定精确位置非常重要。不论何时提示输入点， 都可以指定对象捕捉。默认情况下，当光标移到对象的对象捕捉位置时，将显示标记和工具提示。
(5)推断约束：自动在正在创建或编辑的对象与对象捕捉的关联对象或点之间应用约束。
(6)动态输入：在光标附近显示一个提示框（称之为“工具提示”），工具提示中显示 对应的命令提示和光标的当前坐标值。
(7)正交模式：将光标限制在水平或垂直方向上移动，便于精确地创建和修改对象。当 创建或移动对象时，可以使用正交模式将光标限制在相对于用户坐标系（UCS)的水平或垂直方向上。
(8)极轴追踪：使用极轴追踪，光标将按指定角度进行移动。创建或修改对象时，可以 使用“极轴追踪”来显示由指定的极轴角度所定义的临时对齐路径。
(9)等轴测草图：通过设定“等轴测捕捉/栅格”，可以很容易地沿三个等轴测平面之一对齐对象。尽管等轴测图形看似是三维图形，但它实际上是由二维图形表示的。因此，不能期望提取三维距离和面积、从不同视点显示对象或自动消除隐藏线。
(10)对象捕捉追踪：使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追 踪。已获取的点将显示一个小加号（ + )，一次最多可以获取7个追踪点。获取点之后，在绘 图路径上移动光标，将显示相对于获取点的水平、垂直或极轴对齐路径。例如，可以基于对 象端点、中点或者对象的交点，沿着某个路径选择一点。
(11)二维对象捕捉：使用执行对象捕捉设置（也称为对象捕捉)，可以在对象上的精确 位置指定捕捉点。选择多个选项后，将应用选定的捕捉模式，以返回距离靶框中心最近的 点。按Tab键则在这些选项之间循环。
(12)线宽：分别显示对象所在图层中设置的不同宽度，而不是统一线宽。
(13)透明度：使用该命令，调整绘图对象显示的明暗程度。
(14)选择循环：当一个对象与其他对象彼此接近或重叠时，准确地选择某一个对象是 很困难的，使用选择循环命令，单击鼠标左键，弹出“选择集”列表框，其中列出了鼠标单 击周围的图形，然后在列表中选择所需的对象。
(15)三维对象捕捉：三维中的对象捕捉与在二维中工作的方式类似，不同之处在于在 三维中可以投影对象捕捉。
(16)动态UCS:在创建对象时使UCS的XY平面自动与实体模型上的平面临时对齐。
(17)选择过滤：根据对象特性或对象类型对选择集进行过滤。当按下图标后，只选择满足指定条件的对象，其他对象将被排除在选择集之外。
(18)小控件：帮助用户沿三维轴或平面移动、旋转或缩放一组对象。
(19)注释可见性：当图标亮显时表示显示所有比例的注释性对象；当图标变暗时表示仅显示当前比例的注释性对象。
(20)自动缩放：注释比例更改时，自动将比例添加到注释对象。
(21)注释比例：单击注释比例右下角小三角符号弹出注释比例列表，如图所示，可以根据需要选择适当的注释比例。
(22)切换工作空间：进行工作空间转换。
(23)注释监视器：打开仅用于所有事件或模型文挡事件的注释监视器。
(24)单位：指定线性和角度单位的格式和小数位数。
(25)快捷特性：控制快捷特性面板的使用与禁用。
(26)锁定用户界面：按下该按钮，锁定工具栏、面板和可固定窗口的位置和大小•
(27)隔离对象：当选择隔离对象时，在当前视图中显示选定对象。所有其他对象都暂 时隐藏；当选择隐藏对象时，在当前视图中暂时隐藏选定对象，所有其他对象都可见。
(28)硬件加速：设定图形卡的驱动程序以及设置硬件加速的选项。
(29)全屏显示：该选项可以清除Windows窗口中的标题栏、功能区和选项板等界面元素，使AutoCAD的绘图窗口全屏显示，
(30)自定义：状态栏可以提供重要信息，而无须中断工作流。使用MODEMACRO系统变量可将应用程序所能识别的大多数数据显示在状态栏中。使用该系统变量的计算、判断 和编辑功能可以完全按照用户的要求构造状态栏。
