UG-NX6 5.5.4 管道

管道是指通过沿着一个或多个相切连续的曲线或边扫掠一个圆形横截面来创建单个实体。用户可以使用此选项来创建线捆、线束、管道、电缆或管道等模型。

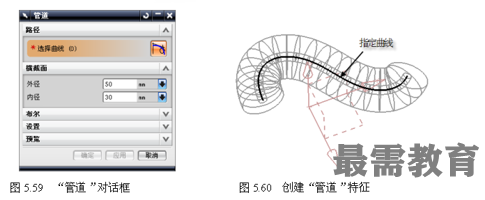

执行“插入”|“扫掠”|“管道”命令（或单击“特征”工具栏中的“管道”按钮），进入“管道”对话框，如图5.59所示。

指定如图5.55所示曲线，在“外径”和“内径”文本框内键入数值50、30。单击“确定”按钮，完成管道创建，如图5.60所示。
