UG-NX6 5.5.3 沿引导线扫掠

沿引导线扫掠与前面介绍的拉伸和回转类似，也是将一个截面图型沿引导线运动来创造实体特征。此选项允许用户通过沿着由一个或一系列曲线、边或面构成的引导线串（路径）拉伸开放的或封闭的边界草图、曲线、边缘或面来创建单个实体。该工具在创建扫描特征时应用非常广泛和灵活。

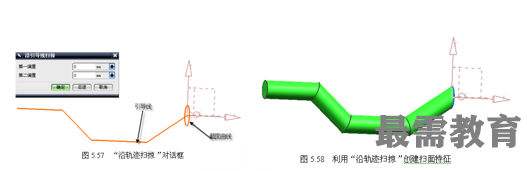

执行“插入”|“扫掠”|“沿引导线扫掠”命令（或单击“特征”工具栏中的“沿引导线扫掠”按钮），进入 “沿轨迹扫掠”对话框。选择截面曲线和引导线。如图5.57所示。
