UG-NX6 13.2.5 截面分析

    通过系统提供的方法创建截面，并让这些截面与目标曲面产生交线，进一步通过分析这些交线的曲率变化情况来分析表面的情况。

    创建截面的方法有以下几种：

   平行平面：以平行平面作为相交截面

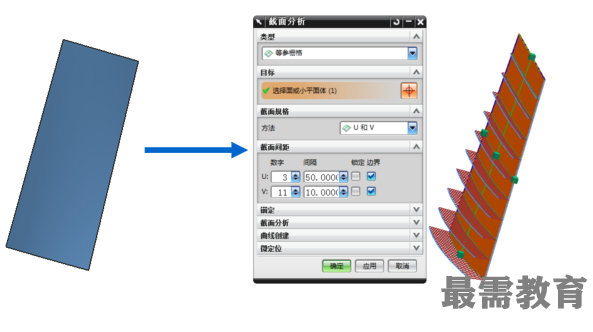

   等参栅格：按 U 和 V 向生成均匀间隔的分析线

   垂直于曲线：创建垂直于曲线的截面

   四边形栅格：截面由四边形栅格模板的侧边按比例偏移而成

   三角形栅格：针对一个顶点（角）径向切割截面，并与该顶点的对边平行

   圆形栅格：形成的截面呈放射状，并与圆形栅格模板的中心点同心
