UG-NX6 13.2.4 曲线分析

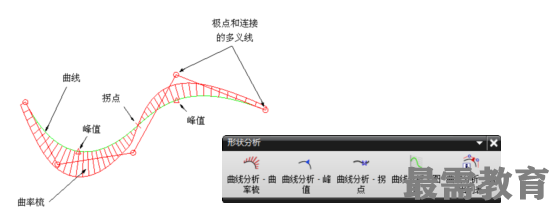

   如左图所示，【曲线分析】选项组主要有【曲率梳】、【峰值】、【拐点】、【图表】和【输出列表】5个曲线分析命令。如右图所示为具有峰值、拐点、曲率梳和极点这些分析元素的曲线。对于检查曲线质量最实用的工具就是【曲率梳】命令，因此只对此命令进行讲解。

曲率梳

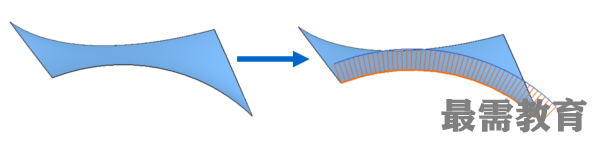

    显示选定曲线、样条或边的曲率梳。显示选定曲线或样条的曲率梳后，更容易检测曲率的不连续性、突变和拐点，在多数情况下这些是不希望存在的。首先选取要分析的曲线或边，然后选择下拉菜单中的【分析】|【曲线】|【曲率梳】命令后，出现下图所示的曲率梳。如果要取消曲率梳的显示，只需重新选取要取消的曲率梳图形，然后选择下拉菜单中的【分析】|【曲线】|【曲率梳】命令，即可关闭曲率梳的显示。

曲率梳选项

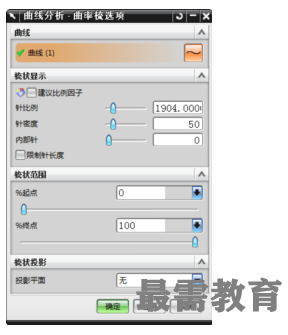

    有时曲率梳图形的比例过大或过小，导致查看不方便，因此需要对图形比例等进行适当的调整，以满足查看的审美要求，这就需要用到【曲率梳选项】命令。选择下拉菜单中的【分析】|【曲线】|【曲率梳选项】命令，打开如右图所示的【曲率梳选项】对话框。
