UG-NX6 13.2.2 偏差分析

     偏差分析包括三部分内容：①检查；②相邻边；③测量。偏差分析主要用于检查两个对象之间的距离误差和角度误差。对象包括点、曲线、边和面。其中【检查】在逆向中被广泛使用，因此在此只讲解【检查】一项。

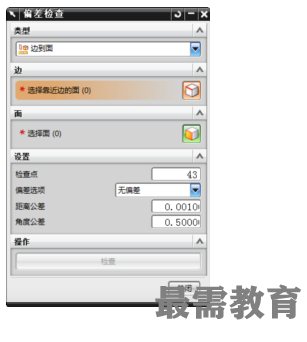

  选择下拉菜单中的【分析】|【偏差】|【检查】命令，系统弹出【偏差测量】对话框，如右图所示。

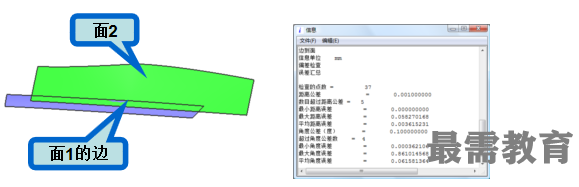

选择下拉菜单中的【分析】|【偏差】|【检查】命令，系统弹出【偏差检查】对话框。设置类型为【边到面】，选取面1的边和面2，单击【检查】，系统弹出如下图所示的检测信息。

     从上面的分析结果得出结论：面1的边有些部分不在面2上（距离误差大于距离公差）；面1与面2在面1的边处并不是完全相切（角度误差大于角度公差）。
