UG-NX6 11.1 实例一：小汽车设计 4．小汽车整体设计

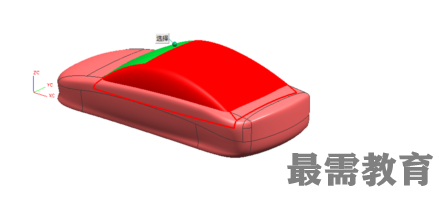

  缝合曲面。选择下拉菜单中的【插入】|【组合体】|【缝合】命令，设置【类型】为【图纸页】，缝合如图所示的4个曲面。

  缝合曲面。选择下拉菜单中的【插入】|【组合体】|【缝合】命令，设置【类型】为【图纸页】，缝合除步骤（22）已缝合的曲面之外的所有曲面。

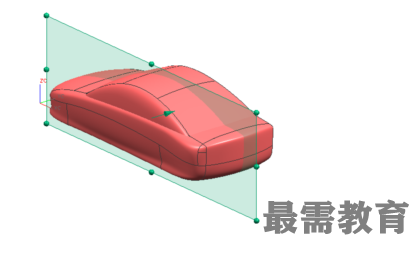

   创建基准平面3。选择下拉菜单中的【插入】|【基准/点】|【基准平面】命令，设置【类型】为【XC-ZC平面】，输入【距离】为0，如图所示，单击【确定】。

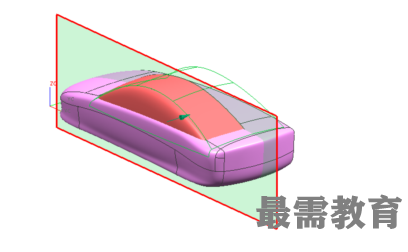

   修剪曲面。选择下拉菜单中的【插入】|【修剪】|【修剪体】命令，选择步骤（22）缝合的曲面为【目标】曲面，选择基准平面3为【刀具】平面，如图所示，单击【确定】。

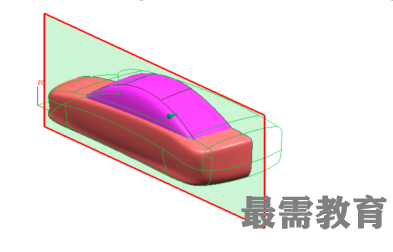

   修剪曲面。选择下拉菜单中的【插入】|【修剪】|【修剪体】命令，选择步骤（23）缝合的曲面为【目标】曲面，选择基准平面3为【刀具】平面，如图所示，单击【确定】。

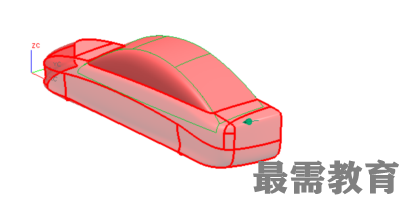

   修剪曲面。选择下拉菜单中的【插入】|【修剪】|【修剪体】命令，选择步骤（22）缝合的曲面为【目标】曲面，框选剩余的所有曲面为【刀具】曲面，如图所示，单击【确定】。

   修剪曲面。选择下拉菜单中的【插入】|【修剪】|【修剪体】命令，选择步骤（23）缝合的曲面为【目标】曲面，框选剩余的所有曲面为【刀具】曲面，如图所示，单击【确定】。

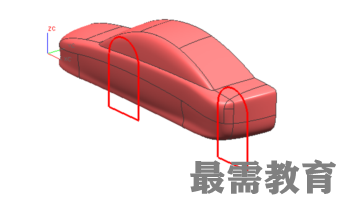

  缝合所有曲面。显示如图所示的两组曲线。

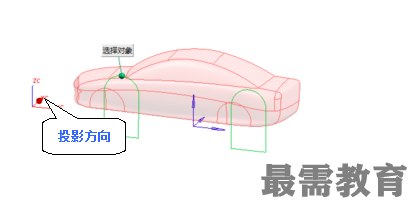

  修剪曲面。选择下拉菜单中的【插入】|【修剪】|【修剪的片体】命令，选择步骤（29）缝合的曲面为【目标】曲面，选择两组曲线为【边界对象】曲面，设置【投影方向】为【沿矢量】，选择Y轴方向为【投影方向】，如图所示，单击【确定】。

   镜像曲面。隐藏两组曲线，显示基准平面3。选择下拉菜单中的【插入】|【关联复制】|【镜像体】命令，选择车身曲面为镜像【体】，选择基准平面3为【镜像平面】，单击【确定】。

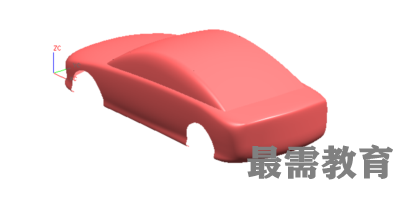

  缝合所有曲面，小汽车模型创建完成，结果如图所示。
