UG-NX6 10.2.2基于曲线创建曲面 剖切曲面

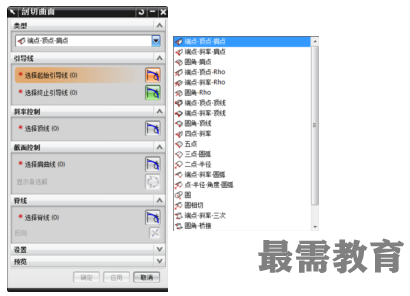

  通过一系列二次曲线生成曲面。如下图所示为【剖切曲面】命令对话框和【类型】选项。

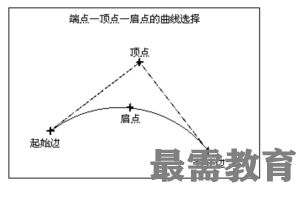

剖切曲面——端点-顶点-肩点

  起始于第一条选定的曲线，通过肩曲线，并终止于第三条曲线。每个端点的斜率由顶线定义，如下图所示。利用此方法创建曲面时，需要指定起始边、肩曲线（肩点）、终止边、顶线（顶点）和脊线。

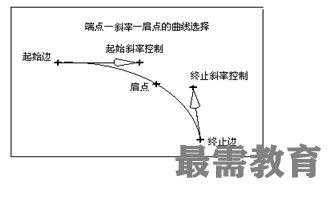

剖切曲面——端点-斜率-肩点

  开始于第一条选定的曲线，通过肩曲线，并终止于第三条曲线。斜率在起点和终点由两条不相关的控制曲线定义，如下图所示。利用此方法创建曲面时，需要指定起始边、起始斜率控制线、肩曲线（肩点）、终止边、终点斜率控制线和脊线。

剖切曲面——圆角-肩点

  起始于第一条选定的曲线，并与第一个选定的体相切，终止于第二条曲线并与第二个体相切，且通过肩曲线，如下图所示。利用此方法创建曲面时，需要指定第一条曲线、第一组面、肩曲线（肩点）、第二条曲线和第二组面。

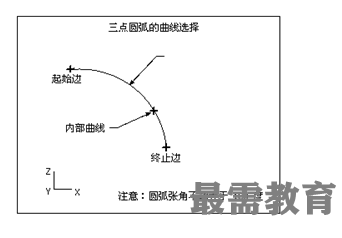

剖切曲面——三点圆弧

  通过选择起始边曲线、内部曲线、终止边曲线和脊线来创建截面自由曲面，如下图所示。

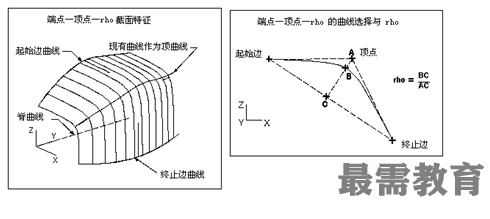

剖切曲面——端点-顶点-rho

  起始于第一条选定的曲线，并终止于第二条曲线。每个端点的斜率由选定的顶线控制。每个二次曲线截面的丰满度由相应的rho值控制，如下图所示。利用此方法创建曲面时，需要指定起始边、终止边、顶线（顶点）、脊线、Rho和Rho投影判别式。

剖切曲面——端点-斜率-rho

        起始于第一条选定的边曲线，并终止于第二条边曲线。斜率在起点和终点由两个不相关的控制曲线定义。每个二次曲线截面的丰满度由相应的 rho值控制，如下图所示。利用此方法创建曲面时，需要指定起始边、起始斜率控制、终止边、终止斜率控制、脊线和 rho值。

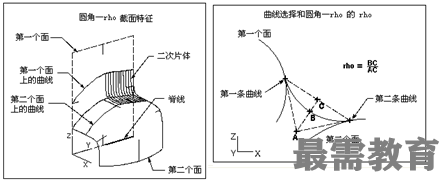

剖切曲面——圆角-rho

    在位于两个面的两条曲线之间构造光顺的圆角，每个二次曲线截面的丰满度由相应的rho值控制，创建的曲面与指定的两个面相切。如下图所示。利用此方法创建曲面时，需要指定第一个面、第一个面上的曲线、第二个面、第二个面上的曲线、脊线和Rho值。

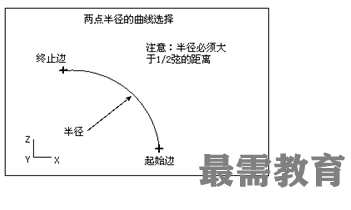

剖切曲面——两点半径

    该方法创建的曲面是具有指定半径的圆弧截面。相对于脊线方向，从第一条选定曲线到第二条选定曲线以逆时针方向创建体，如下图所示。利用此方法创建曲面时，需要指定起始边、终止边、脊线和半径。

剖切曲面——端点-顶点-顶线

    该方法创建的曲面起始于第一条选定的曲线并终止于第二条曲线，而且与指定直线相切。每个端点的斜率由选定的顶线定义，如下图所示。利用此方法创建曲面时，需要指定起始边、终止边、顶线（顶点）、起点斜率控制线、终点控制线和脊线。

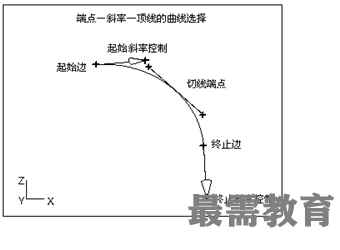

剖切曲面——端点-斜率-顶线

    该方法创建的曲面起始于第一条选定的边曲线并终止于第二条边曲线，而且与指定直线相切。斜率在起点和终点由两个不相关的斜率控制曲线定义，如下图所示。

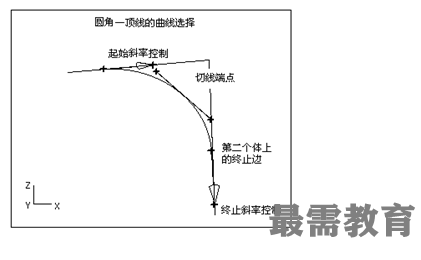

剖切曲面——圆角-顶线

    在位于两个面上的两条曲线之间构造光顺圆角、并与指定直线相切，如下图所示。

剖切曲面——端点-斜率-圆弧

    起始于第一条选定的边曲线，并终止于第二条边曲线。斜率在起始处由选定的控制曲线决定，如下图所示。

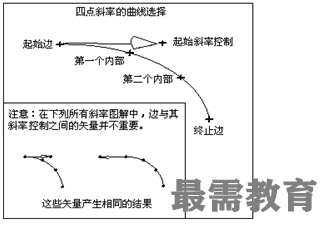

剖切曲面——四点斜率

    起始于第一条选定曲线，通过两条内部曲线，并终止于第四条曲线，也要选择起始斜率控制曲线，如下图所示。

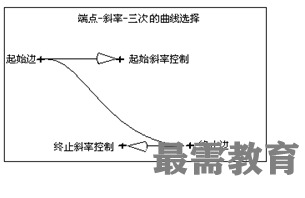

剖切曲面——端点-斜率-三次

    创建带有截面的S形曲面，该截面在两条选定边曲线之间构成光顺的三次圆角。斜率在起点和终点由两个不相关的斜率控制曲线定义 ，如下图所示。

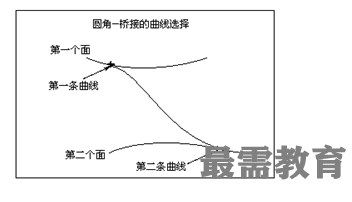

剖切曲面——圆角-桥接

    在位于两组面上的两条曲线之间构造桥接的截面，如下图所示。

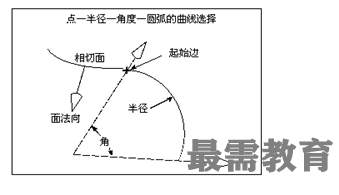

剖切曲面——点-半径-角度-圆弧

    通过在选定的边缘、相切面、曲面的曲率半径和面的张角上定义起点，创建带有圆弧截面的体，如下图所示。

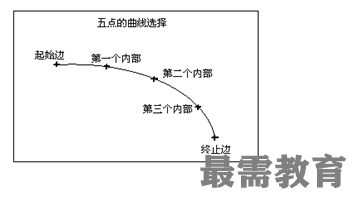

剖切曲面——五点

    使用五条现有曲线作为控制曲线来创建截面自由曲面。曲面起始于第一条选定曲线，通过三条选定的内部控制曲线，并且终止于第五条选定的曲线，如下图所示。

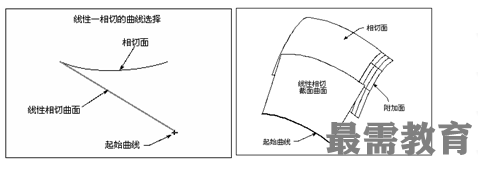

剖切曲面——线性-相切

   用于创建与面相切的线性截面曲面，如下图所示。

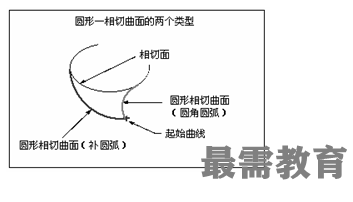

剖切曲面——圆形-相切

    用于创建与面相切的圆弧截面曲面 ，如下图所示。

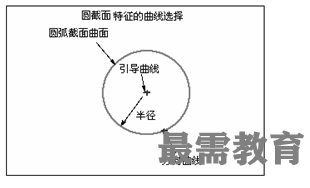

剖切曲面——圆

    用于创建整圆截面曲面，如下图所示。利用该方法创建曲面时，需要指定引导线、方向曲线、脊线和控制半径的曲线。
